南昌軌道交通1、2號線SVG變壓器試驗項目技術要求
發布日期：2019-01-09 10:57 點擊：
南昌軌道交通1、2號線SVG變壓器檢測試驗項目技術要求
2018年9月7日晚維修中心供電二車間按施工作業計劃對學府大道主變電所1號、2號SVG變壓器及SVG動態無功補償裝置清掃保養作業。在作業時發現1號SVG變壓器A相繞組分接頭方形位置（左側）多處裂痕，C相繞組分接頭方形位置（左側）裂痕；2號SVG變壓器A相繞組分接頭方形位置（右側）裂痕、B相繞組分接頭方形位置（左側）裂痕最嚴重。
2018年10月17日晚，維修中心供電一車間按施工作業計劃對彭家橋主變電所1號、2號SVG變壓器及SVG動態無功補償裝置進行清掃保養作業。在作業時發現1號SVG變壓器低壓線圈氣道口表面的環氧樹脂出現不同程度的裂痕，其中A相低壓線圈較為明顯。后期再次檢查中又陸續發現多處裂紋共10處。
經公司研究決定需要對三臺變壓器進行相關檢測試驗。
一、技術指標要求
三臺SVG變壓器為海南金盤智能科技股份有限公司產品，具體參數如下：
2.1 彭家橋主所1#SVG變壓器
產品型號：SC10-4500/35 冷卻方式：AN
額定頻率：50HZ 3相 額定容量4500 kVA
高壓側
額定電壓：35000 額定電流：74.2
低壓側
額定電壓：6000 額定電流：433
短路阻抗：11.99% 聯結組標號：Dyn11
絕緣系統溫度：F 溫升限值：100k
氣候等級：C2 環境等級：E2
燃燒等級：F1
絕緣水平：LI170AC70/LI75AC35
2.2 學府大道主所1#SVG變壓器
產品型號：SC10-4500/35 冷卻方式：AN
額定頻率：50HZ 3相 額定容量4500 kVA
高壓側
額定電壓：35000 額定電流：74.2
低壓側
額定電壓：6000 額定電流：433
短路阻抗：10.05% 聯結組標號：Dy11
絕緣系統溫度：F 溫升限值：100k
氣候等級：C2 環境等級：E2
燃燒等級：F1
絕緣水平：LI170AC70/LI75AC35
2.3 學府大道主所2#SVG變壓器
產品型號：SC10-4500/35 冷卻方式：AN
額定頻率：50HZ 3相 額定容量4500 kVA
高壓側
額定電壓：35000 額定電流：74.2
低壓側
額定電壓：6000 額定電流：433
短路阻抗:10.05% 聯結組標號：Dy11
絕緣系統溫度：F 溫升限值：100k
氣候等級：C2 環境等級：E2
燃燒等級：F1
絕緣水平：LI170AC70/LI75AC35
二、項目管理要求
擬對彭家橋主所1#SVG變壓器、學府學府大道主所1#、2#SVG變壓器這三臺變壓器進行相關檢測試驗，根據現場勘察，本項目具備實施可行性。
3.1 SVG變壓器檢測試驗項目為：
交流耐壓、吸收比、絕緣（絕緣電阻）、直流電阻、變比和介損（介質損耗）

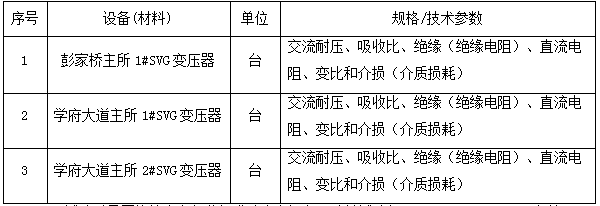

3.2 工程量清單
試驗時需嚴格按電力行業標準《電力設備預防性試驗規程（DL/T 596-2005）》等國家及行業現行的規范和標準具體實施。
