一、產品概述

KD-212高低壓電纜故障綜合測試儀能對電纜全長、開路故障、短路故障、斷線故障、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、鎧裝接地故障、閃絡放電故障、接地觸不良和電纜的路徑識別進行測試，同時可用于380V、600V、10kV、35kV、110kV、220kV的主線路的電力電纜故障距離測試，電纜故障測試儀配備聲測法定點儀，可準確測定故障點的精確故障位置，該電力電纜故障測試儀特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

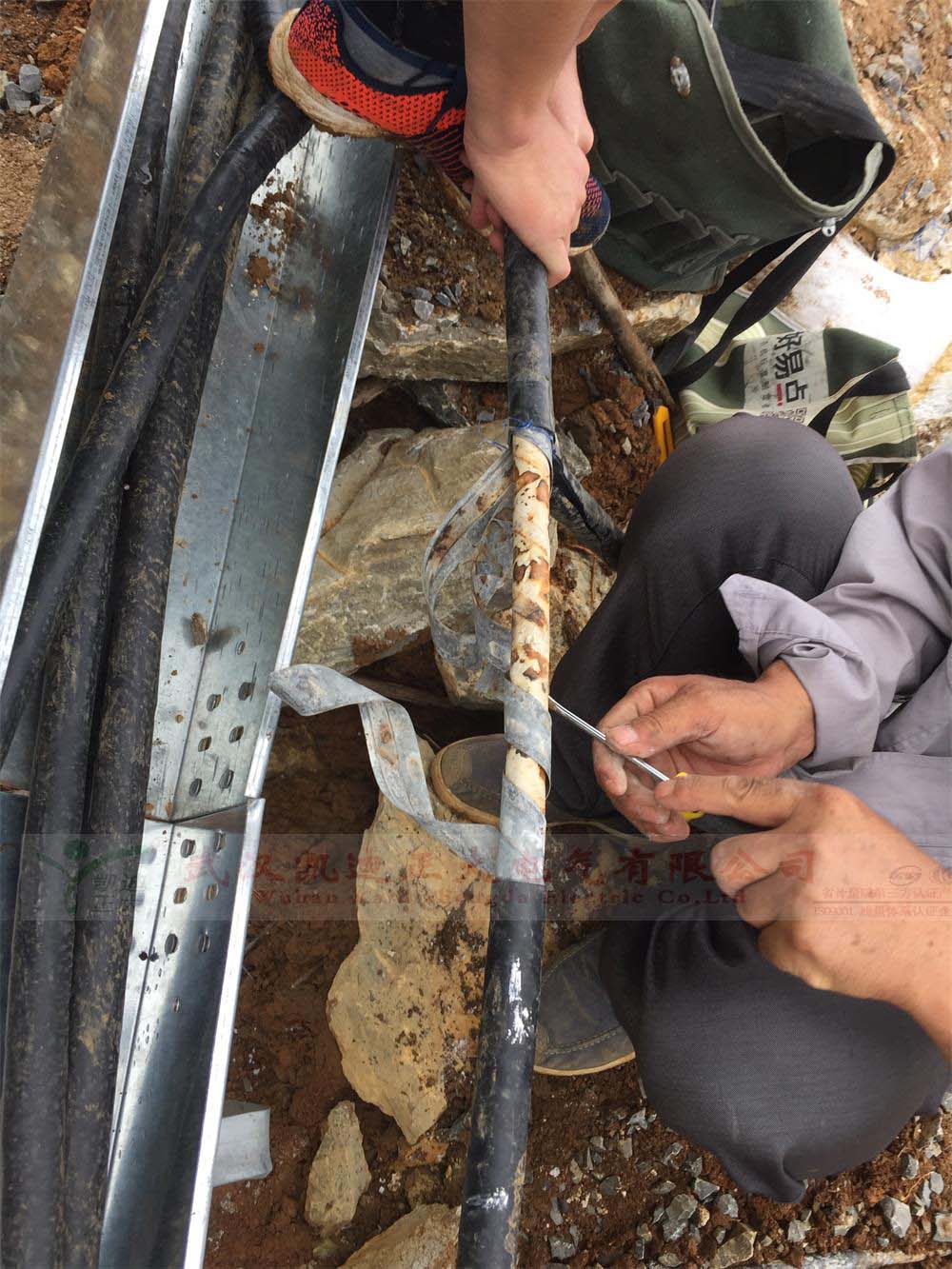

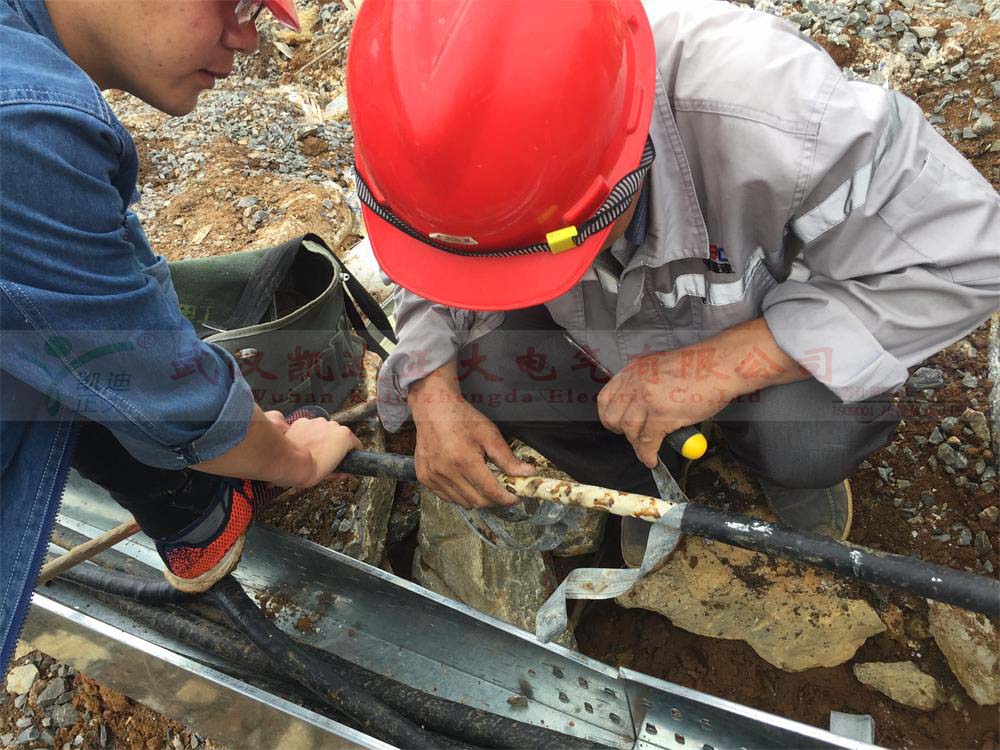

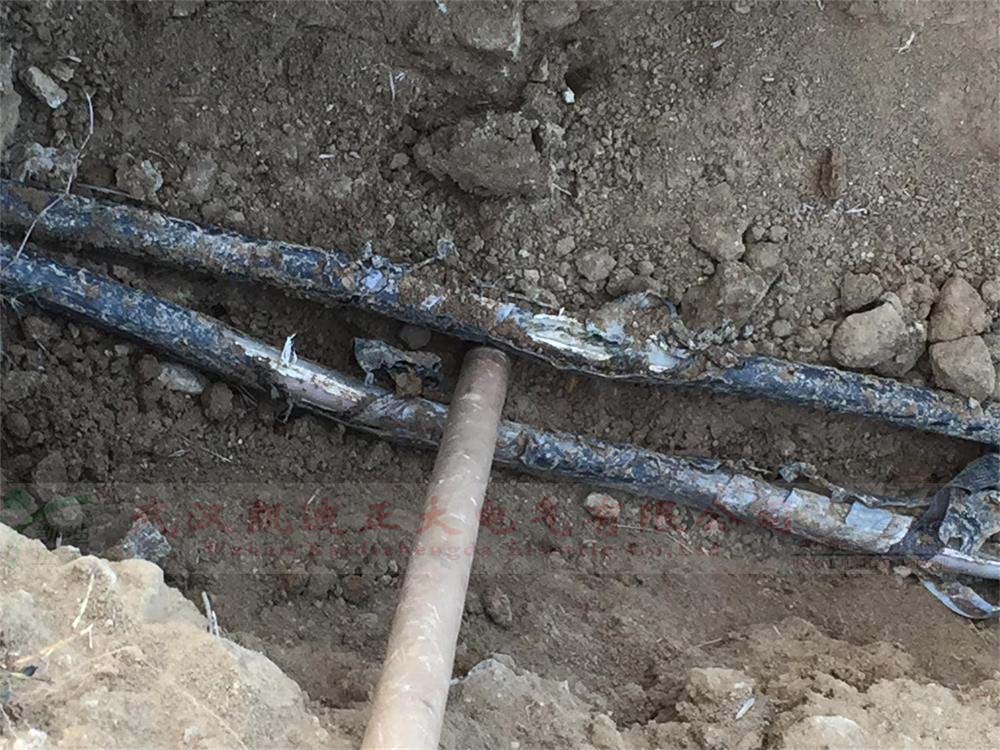

有線通信的暢通和電力的輸送依賴于電力電纜線路的正常運行，一旦線路發生故障，不及時查出故障并迅速予以排除，將會造成很大的經濟損失和不良的社會影響，因此，電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、電纜故障定位系統、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀是維護各種電纜安全的重要工具，電纜故障測試儀采用了多種故障探測模式，KD-212電纜故障測試儀應了現代最先進的電子技術電路以及電子材料，傳感器方面采用聲波感應探測傳感器，保證了故障點精確定位，KD-212電纜故障測試儀是電力電纜檢修的常用儀器

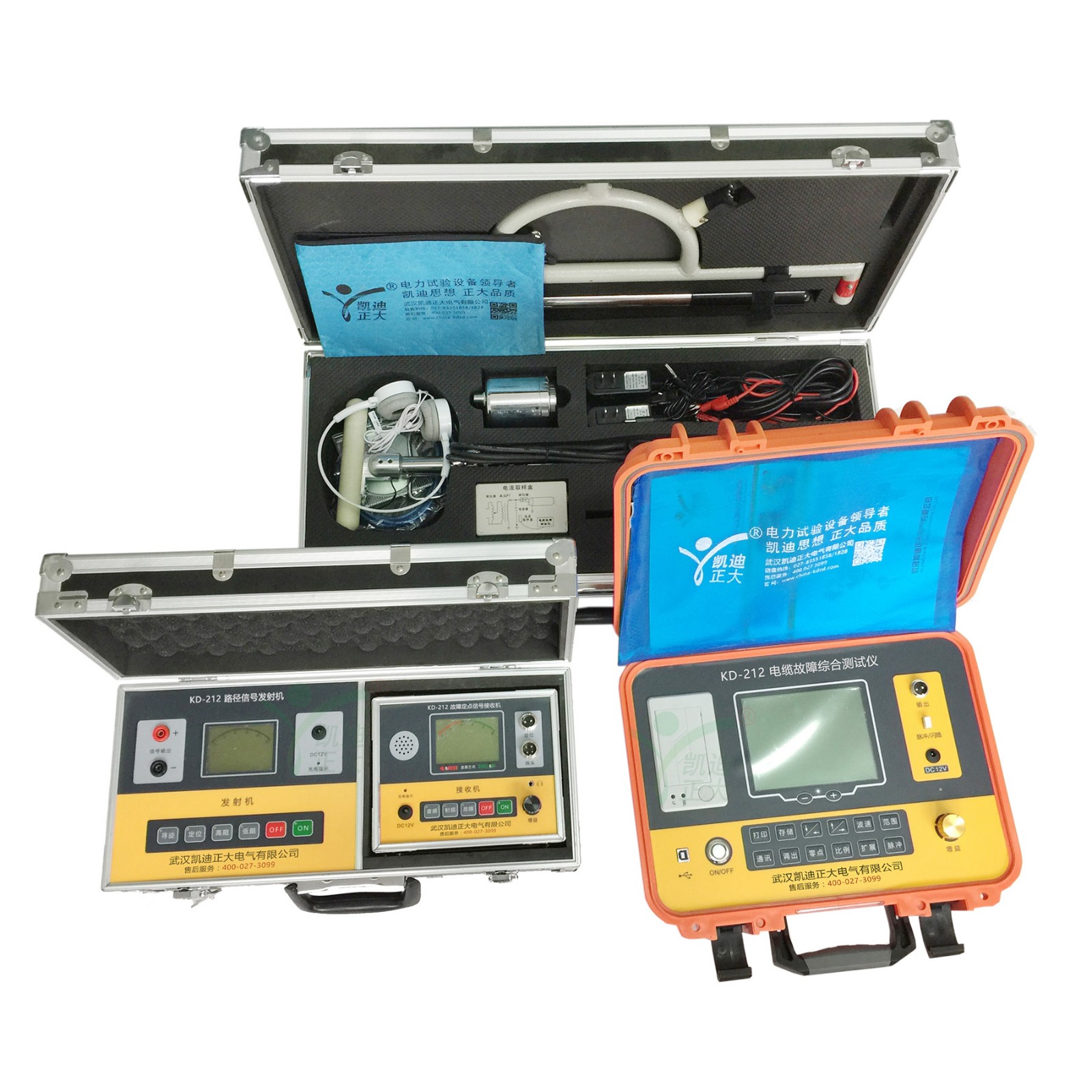

KD-212高低壓電纜故障綜合測試儀是由KD-212路徑信號發生器、KD-212路徑定位接受機、感應式探頭、電位差式探測架等組成。電纜尋跡及故障定位儀是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，不及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代最先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。

KD-212高低壓電纜故障綜合測試儀能對地埋電力電纜故障、礦用電纜故障、通訊通信電纜故障、路燈電纜故障、高低壓電纜故障、直埋電纜故障、架空電纜故障中的電纜全長、開路、短路、斷線、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、鎧裝接地故障、閃絡放電故障、接地觸不良和電纜的路徑識別等故障進行綜合分析檢測。能對電纜故障點進行行波測量法、低壓脈沖法、脈沖電流法（直閃法、沖閃法）、弧反射法準確查找、定位等。是國內比較可靠的便攜數字式電纜故障綜合分析檢測儀器。電纜故障測試儀可用于35kv以上的主線路的故障距離測試，該電纜故障測試儀適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

二、主要特點

1．接收靈敏度高

2．靜態漂移低

3．定位精度高，電纜全長、開路故障、短路故障、斷線故障、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、鎧裝接地故障、閃絡放電故障、接地觸不良和電纜的路徑識別進行測試。

4．抗干擾能力強

5．液晶屏顯示信號及狀態

6．內置鋰電池供電，并配有充電器

7．測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。

8．儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。

9．測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。

10．具有波形及參數存儲，調出功能；

11．具有高熱敏打印機，現場測出的數據可以實時打印比對參考；

12．采用非易失性器件，關機后波形、數據不易失。

13．具有雙蹤顯示功能。

14．可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。

15．具有波形擴展比例功能。

16．改變波形比例，可擴展波形進行精確測試。

17．可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。

18．具有根據不同的被測電纜隨時修改傳播速度功能。

19．測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障：電纜全長、開路、短路、斷線、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、鎧裝接地故障、閃絡放電故障、接地觸不良和電纜的路徑識別等；

20．儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為0.3m，探測盲區為0.3m。

21．采用先進的信號處理技術、最新的集成電路元器件以達到優異的測試性能。

22．接收增益自動調節：自動調節接收機的增益以使接收機處于優化狀態，免去了手動調節的繁瑣。

23．聲響功能：接收機通過喇叭發出的音調變化直觀地反映測量的信號大小

24．左右指示：左右指示燈顯示故障點位置。

25．跟蹤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。

26．接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，左右指示燈顯示故障點方向。

27．全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

28．發射機大功率輸出，自動阻抗匹配，全自動保護。

29．內置大容量鋰離子電池組。

30．機殼堅固、質輕便攜。

三、主要技術參數

檢測儀主機

1．檢測電纜電壓等級：380V、600V、10kV、35kV、110kV、220kV

2．最遠測試距離：0-35Km(明線可達100千米)

3．故障點誤差/測試精度：±0.5米

4．總長度誤差：0.2m

5．傳輸波速：10～200m/s

6．讀數分辨率：0.5m

7．定位阻抗范圍：0～5MΩ

8．定位精度：<±10cm

9．埋深探測：<3m

10．數據儲存：100條

11．充電電源：AC 220V±10%

12．充電時間：4-8小時

13．電池使用時間：5小時

14．電池電壓及容量：DC 12V（7AH）

15．功耗：5VA

16．使用條件：0℃～＋40℃

17．極限溫度：－10℃～＋50℃）

18．相對濕度：40℃（20～90）%RH

19．大氣壓強：86～106）Kpa

20．體積：275×220×160mm3

21．重量：1.8kg

發射機/接收機

1．輸出電壓：最高100Vpp

2．輸出頻率：自動匹配

3．接收機靈敏度：6E-15 Tesla,5uA

4．聲磁定點精度：±0.5m

5．定位精度：±0.5m

6．測試路徑誤差：±0.5m

7．最大測試線路埋深：4.5米

8．最大脈沖峰值輸出電流：10A

9．最大輸出功率：10W

10．功耗：≤1.0W

11．故障查找：用A字架檢測高達2MΩ的電纜接地故障

12．充電電源：AC 220V±10%

13．充電時間：4-8小時

14．電池使用時間：8小時

15．電池電壓及容量：DC 12V（7AH）

 電纜全長、開路故障、短路故障、斷線故障、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、鎧裝接地故障、閃絡放電故障、接地觸不良和電纜的路徑識別進行測試
