KD-212電纜故障測試儀主要有哪些特點
發布日期：2020-06-15 09:00 點擊：

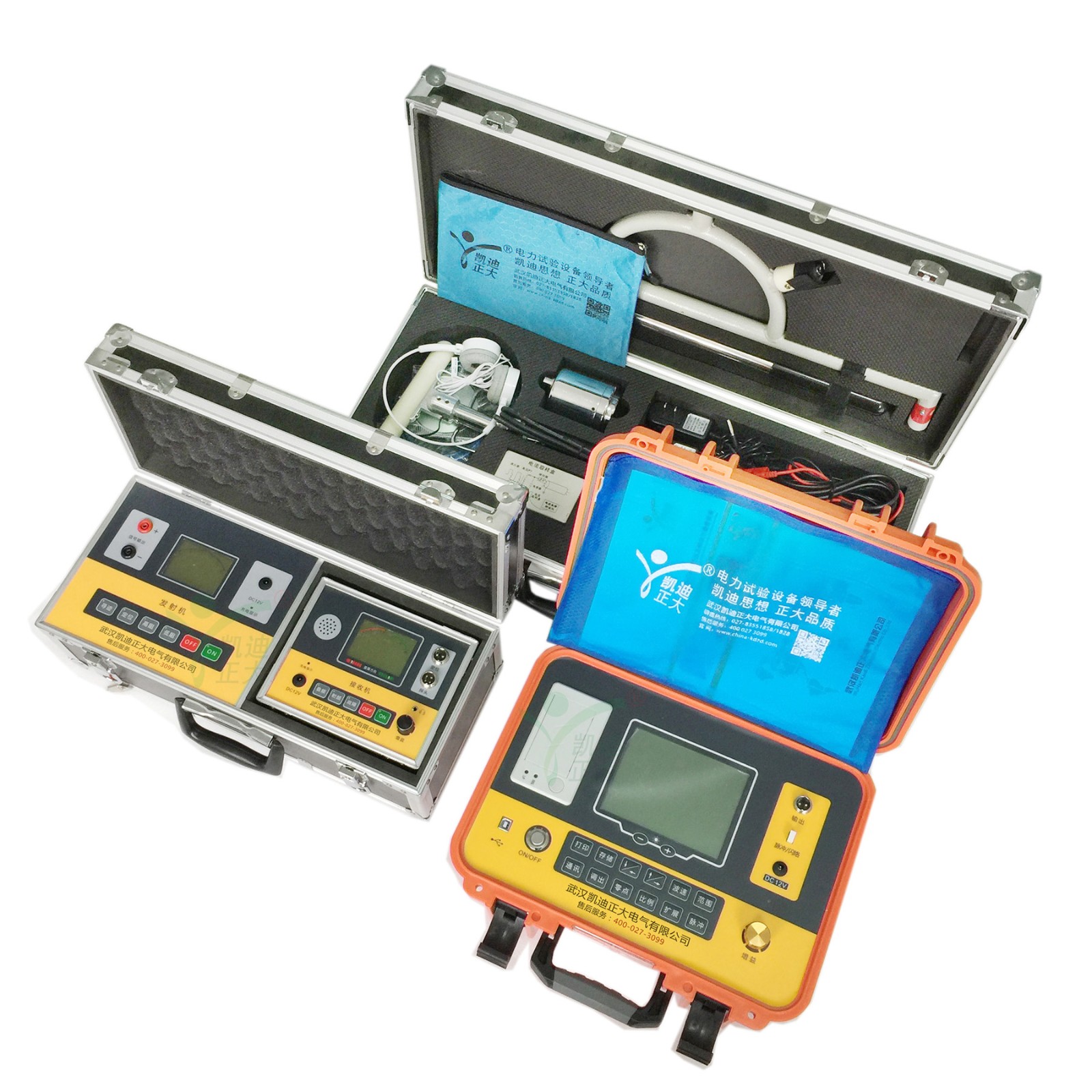

凱迪正大電纜故障測試儀系列產品之KD-212詳細介紹
一、產品概述
KD-212電纜故障測試儀能對地埋電力電纜故障、礦用電纜故障、通訊通信電纜故障、路燈電纜故障、高低壓電纜故障、直埋電纜故障、架空電纜故障中的高低阻性的接地觸不良等故障進行綜合分析檢測。是國內比較可靠的便攜數字式電纜故障綜合分析檢測儀器。電纜故障測試儀可用于35kv以上的主線路的故障距離測試，該電纜故障測試儀適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
KD-212電纜故障測試儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，同時可用于35kv以上的主線路的電力電纜故障距離測試，電纜故障測試儀配備聲測法定點儀，可準確測定故障點的精確故障位置，該電力電纜故障測試儀特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
KD-212路徑信號發生器、KD-212路徑定位接受機、感應式探頭、電位差式探測架等組成。電纜尋跡及故障定位儀是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，不及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代最先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。
二、主要特點
1．接收靈敏度高、靜態漂移低、定位精度高、抗干擾能力強
2．液晶屏顯示信號及狀態
3．內置鋰電池供電，并配有充電器
4．測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對低壓電纜路徑查找識別儀，電纜接地故障查找儀，零線接地故障查找儀，埋地電纜路徑及接地故障查找儀，線路路徑識別儀。
5．儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為0.3m，探測盲區為0.3m。
6．采用先進的信號處理技術、最新的集成電路元器件以達到優異的測試性能。
7．接收增益自動調節：自動調節接收機的增益以使接收機處于優化狀態，免去了手動調節的繁瑣。
8．聲響功能：接收機通過喇叭發出的音調變化直觀地反映測量的信號大小
9．左右指示：左右指示燈顯示故障點位置。
10．跟蹤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。
11．接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，左右指示燈顯示故障點方向。
12．全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
13．發射機大功率輸出，自動阻抗匹配，全自動保護。
14．內置大容量鋰離子電池組，機殼堅固、質輕便攜。
三、主要技術參數
1．檢測電纜電壓等級：220V、380V、6kV、10kV、35kV、110kV、220kV
2．最遠測試距離：0-35Km(明線可達100千米)
3．輸出電壓：最高100Vpp
4．輸出頻率：自動匹配
5．接收機靈敏度：6E-15 Tesla,5uA
6．聲磁定點精度：±0.5m
7．定位精度：±0.5m
8．測試路徑誤差：±0.5m
9．最大測試線路埋深：4.5米
10．最大脈沖峰值輸出電流：10A
11．最大輸出功率：10W
12．功耗：≤1.0W
13．接地故障查找：用A字架檢測高達2MΩ的電纜接地故障
14．充電電源：AC 220V±10%
15．充電時間：4-8小時
16．電池使用時間：8小時
17．電池電壓及容量：DC 12V（7AH）
