凱迪正大電纜故障測試檢測定點流程
發布日期：2020-06-18 00:00 點擊：
凱迪正大公司碰到很多客戶的電纜故障一條壞了幾個月甚至幾年但一直未找到故障點的電纜，我們一般到達故障電纜現場后，首先向?qū)Ψ搅私怆娎|的基本情況。
有個客戶故障電纜為10kV交聯聚乙烯電纜，長度大概為2.2公里，該電纜鋪設環境一段為電纜溝，一段為地埋，中間也有穿管。
在大概了解電纜基本信息后，便開始對電纜進行故障類型判定。首先，用搖表測量電纜的各相間、相對地的絕緣值，在所有絕緣值測試完成后，發現故障電纜除B相對地絕緣阻值為0外，其余各項絕緣值均正常，為了進一步確認B相對地為低阻短路故障還是高阻故障，便用萬用表再次測量B相對地的阻值，測試結果為B相對地電阻值為90k，由此可確定B相對地為高阻故障。

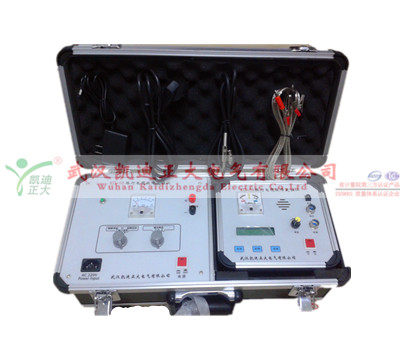

判定故障類型期間，為了進一步驗證對方所說的電纜長度是否為實際長度，于是，用了KD-212電纜故障路徑及定點儀主機低壓脈沖法進行長度測距，先將本側及對端的三相電纜解開并懸空，且與柜體保持安全距離，然后將測試儀的輸出紅黑夾子夾在A,C兩根好相電纜上，因該電纜長度預估大于1公里，故測試儀的采樣速度設為2uS（當電纜長度小于1公里時，測試儀選擇0.2uS），測試儀選擇低壓脈沖法-測全長，將傳輸速度設為172米/秒，采樣后測試儀顯示出波形，通過波形分析，該電纜的長度為2264米，與客戶告知的電纜長度2200米大體一致。
隨后，便對電纜故障相B相進行升壓放電查找故障點，此次測試需要用到我司生產的其它設備，如交直流試驗變控制箱、脈沖電容、放電保護球隙，設備準備完畢后，準備開始接線。
首先，接好地線及放電棒，然后將交直流試驗變頂部的連接桿拔出，按照測試儀說明書進行接線，按照1mm/3kV調節放電保護球隙距離，接線完畢后再次檢查并確認接線是否正確、地線是否連接可靠，確認接線無誤后，開始緩慢升壓，直至電纜放電，此時通過采樣盒采樣到波形后，分析波形故障點在1521米處。
接下來，進行精確定點，由于此處電纜鋪設環境為電纜溝，將定點儀在1521米處前后進行精確查找故障點，可聽到放電聲，為了進一步確定故障點，縮小故障點范圍，便將電纜檢查井蓋翻起后放電聲越發明顯。客戶為了確保更萬無一失，提出到電纜對端進行測試，使用相同方法在電纜另一端測得故障距離為748米，此刻客戶更加堅信故障點在此處，便再次在電纜溝井蓋處聽，放電聲依舊非常明顯。
工作人員與客戶溝通后，客戶回憶說這個故障點處之前做過中間接頭，而且電纜溝此處積水較多，常年水漬浸蝕故推斷故障原因在此。因現場開挖需辦理諸多手續，客戶便在此處做好標記，日后再進行開挖。
故障點找到后，客戶如釋重負，連聲稱贊我們設備的高度精確及工作人員的極強專業水準。當天客戶張工對凱迪正大的技術人員說到：“本來已經都快放棄了，之前好幾個人來，也試過很多廠家的設備都沒有找到，對你們也是抱著試一試的心態，沒有抱太大的希望，沒有想到你們找到了，真是給我們解決了大麻煩”。
