凱迪正大KDJK-20A架空線路接地故障查找儀的應用及主要特點
發布日期：2020-06-30 09:42 點擊：
近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的安全、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。
凱迪正大KDJK-20A架空線路接地故障查找儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。
武漢凱迪正大電氣有限公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。
凱迪正大KDJK-20A架空線路接地故障查找儀可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作5小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。
一、產品特點
1．通過絕緣桿操作，內部有熔斷保護裝置，操作安全可靠
2．內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用
3．信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度
4．電流采集接收無線天線內置，確保鉗表絕對絕緣可靠
5．適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
6．在線路停運后進行定位，特別適用于有電纜分支的故障線路（10kv、35KV架空線路）。
7．通過向線路故障相注入檢測信號，確定單相接地故障點，減少盲目性并縮短故障檢測時間。
8．在線路停電狀態下，能夠快速準確的定位永久性單相接地故障點，誤差不得超出1米。
9．采用二分法進行檢測，不需要全線巡查，縮短故障檢測時間。
10．在線路正常運行時，可檢測線路負荷電流（0-100mA）。
11．在地面通過絕緣桿操作，裝置內部要有熔斷保護裝置，確保人身安全。
12．裝置內置超低頻復合信號源、功率信號源、高壓信號源多種電源模塊，裝置實現多種工作方式。
13．裝置配有多種接收系統，互不干擾，可以同時測試也可以分開測試。
14．施加高壓信號使故障重現，電流信號穩定，易于檢測。
15．超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。
16．發射機安全特性：高壓啟動閉鎖功能、輸出允許直接短路。
17．傳感器使用高靈敏度傳感器，方便在線路上掛接。
18．傳感器和接收機無線通訊傳輸，安全可靠。
19．裝置具有多種保護功能，具有良好的安全測試性能。
20．背光顯示可以設置，方便夜間使用
21．積小、重量輕、操作簡單、攜帶方便
二、技術指標
1、接地故障高壓測試信號發生器
輸出電壓：0～10kV
短路保護電流：0～30mA
接地故障測量范圍：接地電阻≤100kΩ
檢測線路長度：≥120km
信號輸出范圍：0～100mA
信號輸出精度：±1mA
輸出功率：50W
顯示方式：中文液晶
LCD尺寸：90mm*73mm
電源：鋰電池24V/10Ah
工作時間：大于4h
工作溫度：-10℃～+50℃
裝置尺寸：327mm*282mm*218mm
裝置重量：8kg
2、架空線路故障信號發射機
測試量程：0.0mA～1200A（50/60Hz自動）
分辨率0.1mA
測試方式鉗形：CT
鉗口尺寸：φ50mm
無線距離：30m
發射速率：2次/秒
工作時間：大于10h
電池電壓檢測儀：當電池電壓降到5.2V時，低電指示燈亮,提醒更換電池。
工作電源：DC6V 7號堿性電池（1.5V AAA×4）
絕緣桿五節絕緣桿：5米
絕緣強度：AC60kV/rms
線路測試線路電壓60kV以下有絕緣外皮導線測試，35kV以下裸導線測試
外形尺寸主機尺寸：寬厚高87*37*262mm
3、架空線路故障信號接收機
測試量程：0.0mA～1200A（50/60Hz自動）
測試精度：±2%±5dgt
采樣速率：2次/秒
無線距離：30m
工作時間：大于10h
工作電源：DC7.5V 5號堿性電池（1.5V LR6×5）
LCD液晶顯示尺寸：62mm×44mm
數據存儲：200組
接收機：當電池電壓降到5.2V時，電池電壓低符號顯示
工作溫度-10℃～40℃
存放溫度-10℃～60℃
相對濕度0℃～31℃≦75%，31℃～40℃≦50%
適合安規IEC1010-1、IEC1010-2-032、污染等級2、CATⅢ(600V)IEC61326(EMC標準)
外形尺寸：寬厚高100*35*204mm

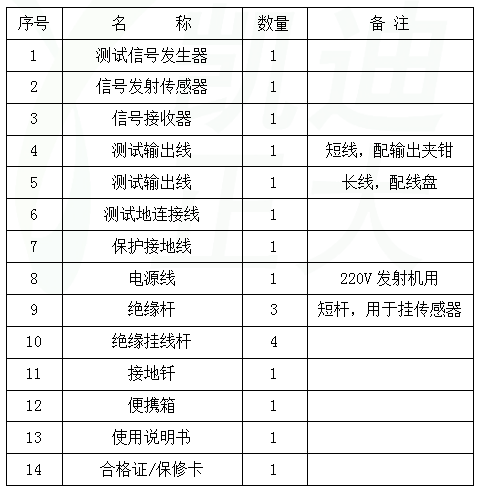

三、裝箱清單

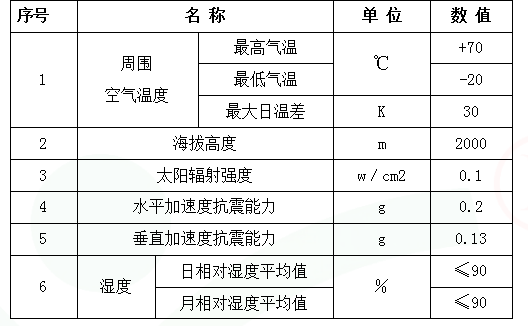

四、使用條件
溫馨提示：如果有需要最新智能化的試驗變壓器、變頻串聯諧振試驗、直流高壓發生器、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等儀器設備的朋友可以隨時聯系我們在線客服或者電話咨詢，保質保量！此篇文章詳細介紹了凱迪正大KDJK-20A架空線路接地故障查找儀的應用、技術參數以及產品特點，希望能夠幫助到大家！
