凱迪正大KD-OWTS電纜振蕩波局放測試系統使用過程中的安全注意事項

發布日期：2020-06-30 10:11 點擊：

凱迪正大KD-OWTS電纜振蕩波局放測試系統是一種用于電纜現場檢測與狀態診斷的新型技術工具，具有簡單實用、體積小、便于運輸、可在交流電壓條件下進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。采用局放交流電壓（Damped AC Voltage，簡稱DAC）耐壓試驗與局放檢測相結合的方式，為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現高壓電纜絕緣老化程度的狀態評估。

購買我們KD-OWTS電纜振蕩波局放測試系統產品的客戶，請認真閱讀以下安全規則：

1.在運行本測試系統前，請操作者熟知本章節的相關安全規則。連接被測電纜前一定要遵守下列五項安全規則以及其它相關安全規則。

2.切斷被測電纜電源；

3.防止被測電纜重新帶電；

4.確保電纜上沒有殘存電壓；

5.將電纜接地并短路；

6.隔離附近帶電設施。

7.本測試系統按照IEC-348關于電子測量儀器標準進行設計，能夠確保操作者的安全。請嚴格遵守國家和地方以及操作手冊中提及的安規。

8.請在正常天氣情況下使用KD-OWTS系統，如設備受潮則禁止使用。如果設備受潮，請將其放置在溫暖、干燥的環境，潮氣消失后才可使用。

9.本系統的操作人員須按手冊中所述接受培訓后才可進行操作。調試、維修以及部件保養需要由專業人員來完成，請勿擅自操作。

凱迪正大KD-OWTS電纜振蕩波局放測試系統使用安全警告：

進行任何測試前，切記將測試系統可靠接地。請為自己的安全負責！

KD-OWTS系統測試中，其部件將有高壓，禁止觸碰運行中的高壓部件，確保人身安全。

測試者和輔助人員應嚴格遵守安全規定，防止造成人員和設備傷害。

測試時，請遠離被測電纜及高壓單元。

測試現場一定要擺放警告標識以及障礙物，測試無關人員需遠離測試現場。測試中，局放振蕩波單元必須連接外部安全控制單元。測試結束后，對設備和電纜放電并可靠接地，確認無殘留電壓后，才允許相關人員進入測試區域。

設備內部或外部的安全電路處于開路狀態或未接地時都很危險，禁止故意斷開安全電路。

調試、維修或維護等工作一定要由專業人員來執行，未經認可的人員進行調試、維修或維護而引起的設備損壞將不享受質保。非專業人員進行操作有可能會造成危險。禁止隨意拆卸設備，當設備被拆開或出現故障時，禁止對設備進行通電。

更換保險絲時，請確認保險絲與原保險絲的規格是否相同。選擇完全匹配的保險絲，同時防止保險盒短路。

當懷疑設備出現故障時，一定要將整個系統關閉，并防止設備再次啟動。

如果設備出現下列問題，其安全性能會受到相應的影響：

?設備被明顯損壞；

?無法完成指定測試；

?數據保存情況異常，且保存時間過長；

?設備在運輸過程中受到損壞。

高壓恒流源安全控制

測試過程中，內部的高壓恒流源由外部測控主機通過無線網絡進行控制。出于安全考慮，系統外部安全控制單元始終與系統連接，如圖3-1所示，用于切斷高壓恒流源輸出。緊急情況時按下急停開關可切斷高壓恒流源輸出。

外部安全控制單元如圖3-2所示，各按鈕詳細描述如下：

A、急停開關：按下時切斷高壓恒流源，正常加壓時應彈起；

B、鎖控開關：鑰匙拔下時，切斷高壓恒流源；鑰匙處于左扭位置時切斷高壓恒流源；鑰匙處于右扭位置時打開高壓恒流源控制部分電源；

C、高壓合按鈕：此按鈕內綠色燈亮起時，表示高壓控制單元處于就緒狀態；按下此按鈕，高壓分按鈕內紅燈亮起，標識高壓恒流源處于可以升壓狀態；

D、高壓分按鈕：此按鈕紅燈亮起時，局放振蕩波單元面板上高壓指示燈同時點亮，標識高壓恒流源處于可以升壓狀態；按下此按鈕，紅燈熄滅，切斷高壓恒流源。

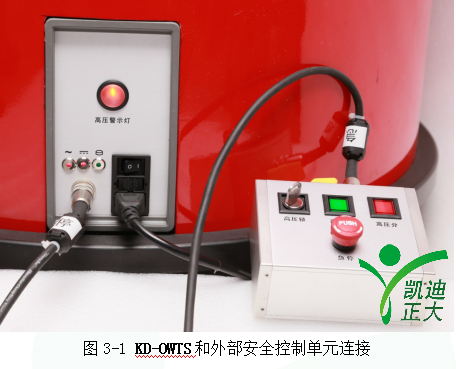

圖3-1 KD-OWTS和外部安全控制單元連接

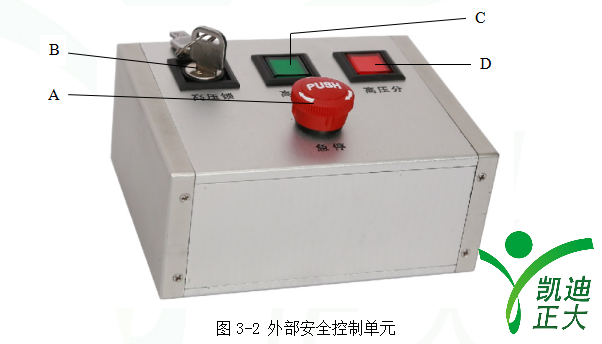

圖3-2 外部安全控制單元

A、急停開關 B、鎖控開關 C、高壓合按鈕 D、高壓分按鈕

請時刻謹記本文中的KD-OWTS電纜振蕩波局放測試系統產品使用安全規則！
