KDJS-HB絕緣靴絕緣手套試驗臺有哪些特點 技術指標以及操作特點
發布日期：2020-07-09 10:48 點擊：
KDJS-HB絕緣靴絕緣手套試驗臺有哪些特點 技術指標以及操作特點
KDJS-HB絕緣靴絕緣手套試驗臺是絕緣靴（手套、絕緣桿）批量試驗的專用設備，有效地解決了以往不規則的測試方法，簡化了測試程序，提高了檢測速度，減輕了檢測強度，保障了檢測人員的安全，可靠地鑒別絕緣手套（靴、絕緣桿）的泄漏電流，絕緣老化和工頻耐壓等參數，可同時檢測六只絕緣手套（靴、絕緣桿）。
絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。
KDJS-HB絕緣靴絕緣手套試驗臺采用多路高壓泄流測量zhuanli技術實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。為了提高工作效率，一次可以同時進行6只試品的試驗，為避免重復試驗，采用高壓分斷zhuanli技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。
接入0～220V電源，根據電磁感應原理，使變壓器產生0～100kV工頻高壓至各電極，使絕緣靴（手套、絕緣桿）獲得規定的試驗電壓，根據絕緣靴（手套、絕緣桿）試驗規程，讀取、記錄測試參數。
KDJS-HB絕緣靴絕緣手套試驗臺有哪些特點?
1．組成部分：智能升壓操作箱（臺）、干式試驗變壓器、移動托架盛水水槽、絕緣桿支架（選配件）。
2．六只試驗桶，可同時檢測六只絕緣靴、手套；8-12節絕緣桿（以加配絕緣桿耐壓測試架為準）。

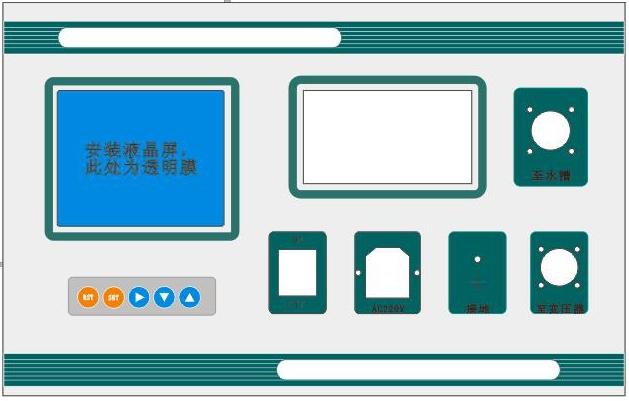

3.LCD液晶顯示器、高速熱敏打印機。
4.高壓電壓、高壓電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
5.人機對話全鍵盤操作方式，智能化工作全過程,任選自動方式和手動方式。
6.實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
7.完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
8.具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
9.具有絕緣電阻測試功能，直接反映被試品絕緣強度。
10.逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
11.超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
12.軟鏈條高壓電極，任意調節電極高度。
13.測量數據：可顯示打印每只被試品電壓值；泄漏電流值
14.過流保護；過壓保護；自定義時間、電壓、泄漏電流值
KDJS-HB絕緣靴絕緣手套試驗臺技術指標
1．測試數量：每次6只
2．額定容量：0～5kVA
3．輸入電壓：AC220V±10% 50Hz±1
4．輸出電壓：AC 0～50kV
5．電壓分辨率：0.1kV
6．升壓速度：0.5kV/S ～ 5kV/S（選配）
7．低壓電流：0～15A
8．電流允許誤差：＜±（0.2%I+0.02%Imax）
9．泄漏電流：0～25.0mA
10．電壓測量準確度：±2%（±3個字）
11．電流測量準確度：±2%（±3個字）
12．測量數據：可顯示打印每只被試品電壓值；泄漏電流值
13．過流保護；過壓保護；自定義時間、電壓、泄漏電流值
14．計時范圍：0-999H
15．測試過程一次性完成時間：約75秒
16．環境溫度：－20℃至50℃
KDJS-HB絕緣靴絕緣手套試驗臺操作要點
1．絕緣靴（手套）內外盛水試驗時，卸掉海綿。絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。
2．絕緣靴內裝鋼珠試驗時,盛水槽內加水使海綿充分浸水即可，將一個與所試靴號一致的金屬片放入靴內, 將高壓電極置于絕緣靴內，使高壓電極與金屬片接觸，然后在金屬片上鋪滿直徑不大于4mm的金屬球，其高度不小于15mm。
3.本套設備可同時進行8-20節絕緣桿耐壓試驗，試驗過程中，若其中一根發生閃絡或放電等，應立即按“急停”鍵停止試驗。將耐壓測試架放電后，剔除異常的絕緣桿，對其余的繼續重新進行試驗。
4.進行絕緣桿耐壓試驗前，需配置有絕緣桿耐壓試驗，并配套應用KDJS-6絕緣桿耐壓測試架試驗，否則不能進行絕緣桿耐壓試驗。
5．控制臺內部有高壓電壓，并且高壓端和高壓尾都引到后面板上，因此控制臺的接地端必須可靠接地。按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。
按鍵操作：測試儀電源輸入端子接交流220V電源，0-250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓耐壓試驗裝置高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。
打開KDJS-6絕緣手套（靴、絕緣桿）耐壓試驗裝置電源開關。接通裝置220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面。
6.試驗前，應了解被試品的試驗電壓，同時了解被試品的其他試驗項目及以前的試驗結果。若被試品有缺陷或異常，消除后再進行耐壓試驗。
7.試驗現場應圍好遮攔或圍繩，掛好標示牌，并派專人監護。
8.試驗前，被試品表面應擦拭干凈，將被試品的外殼和非被試繞組可靠接地。被試品為新沖油設備時，應按《規程》規定使油靜止一定時間再升壓，對110kV及以下的充油電力設備，在注滿油后靜置時間應不少于24小時，對220kV及330kV的充油電力設備，靜置時間應不少于48小時。
9.接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可升壓。
10.升壓前，首先檢查調壓器是否在零位。調壓器在零位方可升壓。
11.升壓過程中不僅要監視電壓的變化，還應監視電流的變化，以及被試品泄漏電流的變化。升壓時要均勻升壓，不能太快。升至規定試驗電壓時，開始計時，時間到后，緩慢均勻降下電壓。絕不允許不降壓就先跳開電源開關。
12.試驗中發現被試品有異常聲響、冒煙等應立即降下電壓，拉開電源，在高壓側掛上接地線后，再查明原因。耐壓試驗前后均應測量被試品的絕緣電阻。
