凱迪正大KDJS-YD35檢測驗電器功能的試驗裝置說明書
發布日期：2020-07-21 16:43 點擊：

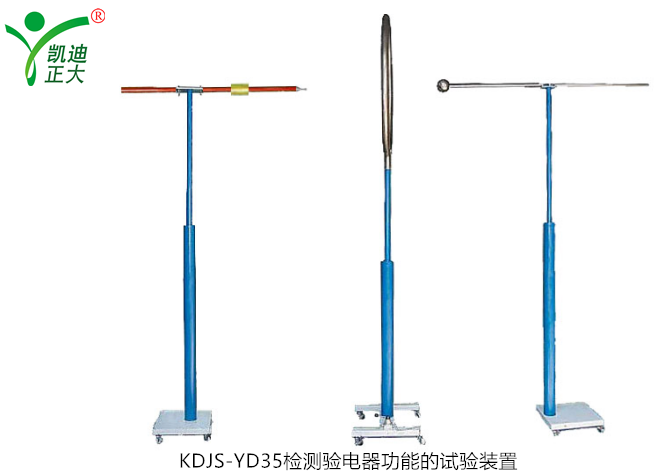

凱迪正大KDJS-YD35檢測驗電器功能的試驗裝置介紹
一、產品功能
KDJS-YD35檢測驗電器功能的試驗裝置，是根據我國電力行業標準DL740—2000于2000—11—03由國家經貿委發布實施。圖二、三的要求進行設計、研制、開發形成產品，有利于驗電器功能準確檢驗，便于試驗人員操作。
本檢驗裝置：分別適用于10KV及35KV。66KV、110KV、220KV、330KV。只需將圖一，H1，H2，H3及表一和圖二，H1，H2，H3和表二按規定調到適當位置。

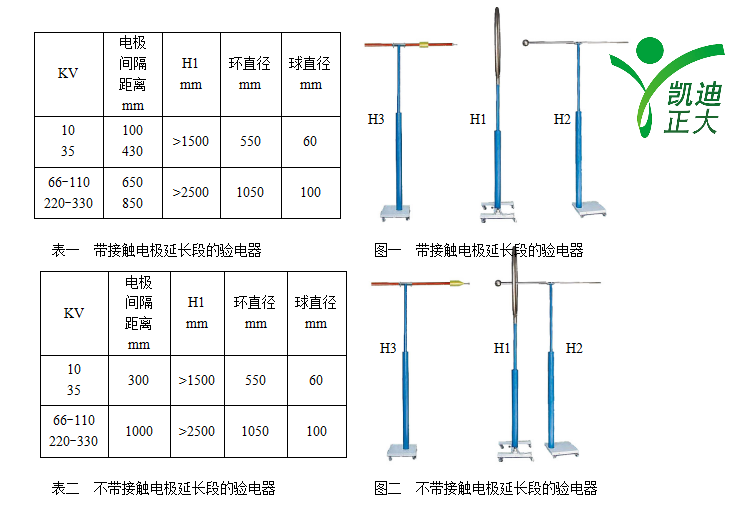

表一 帶接觸電極延長段的驗電器
圖一 帶接觸電極延長段的驗電器
表二 不帶接觸電極延長段的驗電器
圖二 不帶接觸電極延長段的驗電器
若需要檢測500KV及以上電壓驗電器功能，可根據用戶要求另行設計訂制。
使用說明（見裝置圖一，H1，H2，H3和裝置圖二，H1，H2，H3）
二、裝置的結構
H1為三節可伸縮絕緣管，每節約950mm長，收縮約950mm長，并在頂部裝有550mm金屬環。若用于10KV，35KV伸出兩節即可（見表一，二規定）高于1500mm，并在頂部裝有1050mm金屬環。若用于66—110KV，220—330KV伸出三節即可（見表一，二規定）高于2500mm。
H2為多節伸縮絕緣管，頂部分別（可換）直徑?60mm、100mm金屬球，在分別用于10KV，35KV及66—110KV，220—330KV（見表一，二規定）。
H3為多節伸縮絕緣管，支撐驗電器板，調節與H2相應高度。
三、驗電器的試驗與接線
1、試驗現場的要求：
對于適用于一定范圍的驗電器，應對應于最高額定電壓U，試驗應在防外界電磁干擾的試驗室進行，當UN≤35KV空間范圍為1m，當UN＞35KV，空間范圍為2m以上。
試驗時，驗電器的接觸電極與試驗電極相接觸，指示器近似地位于環形電極的中心線上（水平軸上）。
試驗電極的中心線與環形電極間的水平距離見表三：

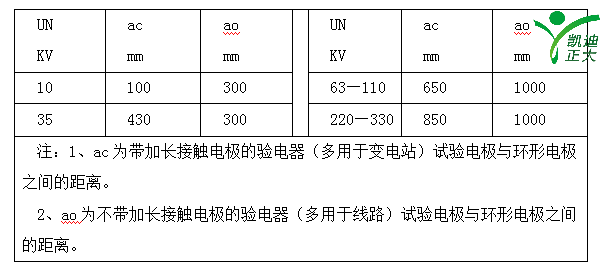

表三，電極間隔距離（水平距離）
注：
1、ac為帶加長接觸電極的驗電器（多用于變電站）試驗電極與環形電極之間的距離。
2、ao為不帶加長接觸電極的驗電器（多用于線路）試驗電極與環形電極之間的距離。
3、起動電壓的測量：

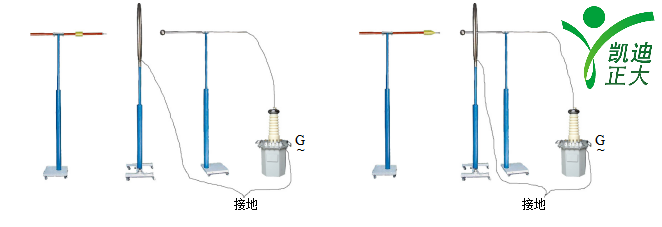

試驗電極和環形電極的接線見圖三：
逐漸升高試驗電極上的電壓，當“電壓存在”的指示信號出現測量起動電壓。如果測出的起動電壓值在下列4種類型之一的規定范圍內，認為測試通過。
A類：單一額定電壓或有數檔可切換額定電壓的驗電器。
起動電壓Ust應滿足以下關系式：0.15UN≤Ust≤0.40UN
B類：適用于一定額定電壓范圍，但其范圍較窄的驗電器。
如UN·max≈2UN·min時，起動電壓Ust應滿足以下關系式：0.15UN·max≤Ust≤0.40UN·min
C類：適用于一定額定電壓范圍，但其范圍較寬的驗電器。
當UN·max≈3UN·min時，起動電壓Ust應滿足以下關系式：0.10UN·max≤Ust≤0.45UN·min
D類：在某些特殊的情況下，可根據用戶的要求確定Ust值，并作出在特定場合應用的說明。
4、抗干擾性試驗：

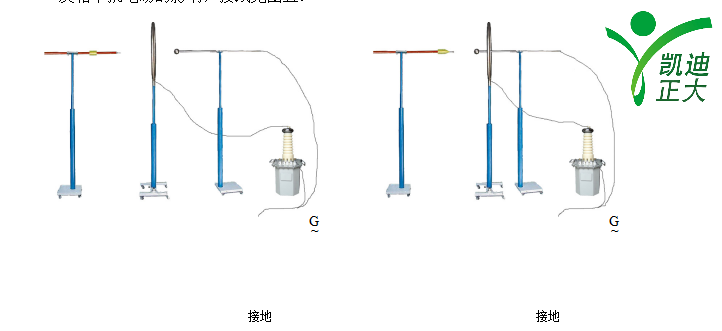

同相干擾電場的影響：試驗接線見圖四：
試驗電壓應為額定電壓的0.4倍或0.45倍，對于適用于一定電壓范圍的驗電器，應按最高和最低電壓的0.4倍或0.45倍分別進行試驗。如果驗電器指示“電壓存在”，認為測驗通過。
反相干擾電場的影響，接線見圖五：
試驗電壓應為額定電壓的0.6倍，對于適用于一定范圍的驗電器，應按最高電壓的0.6倍進行試驗。如果“電壓存在”的顯示不出現，則認為試驗通過。
上述試驗，都須經相應的試驗變壓器符號G~升壓。其接線和試驗略。
若有必要請向研究所咨詢。
四、服務質量要求
1、資料要求
提供完整的技術資料，儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種證件齊全，包括產品合格證、保修卡。
2、售后服務
質保期為貳年、終生維護，質保期內若出現質量、技術問題，供方應及時（接到需方的正式通知后72小時內）到需方免費進行維修，質保期滿后的維修應按照供方的售后服務方式進行處理，保證滿足供方的維修需求，但供方應對需方提出的疑難問題提供技術指導。
3、培訓（雙方協商）
供方免費對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個全面的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。
4、驗收標準和方式（雙方協商）
對設備的驗收采取現場運行方式進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。
