?電纜故障測試儀在實際中的運用 武漢廣水風電場35KV電纜故障查找
發布日期：2020-09-02 09:36 點擊：
電纜故障測試儀在實際中的運用 武漢廣水風電場35KV電纜故障查找
2020年8月，接李經理電話通知，前往湖北省，廣水風電場進行35KV電纜故障查找。10分鐘后將檢測電纜故障設備裝車后開始出發。經過2小時路程抵達目的地。

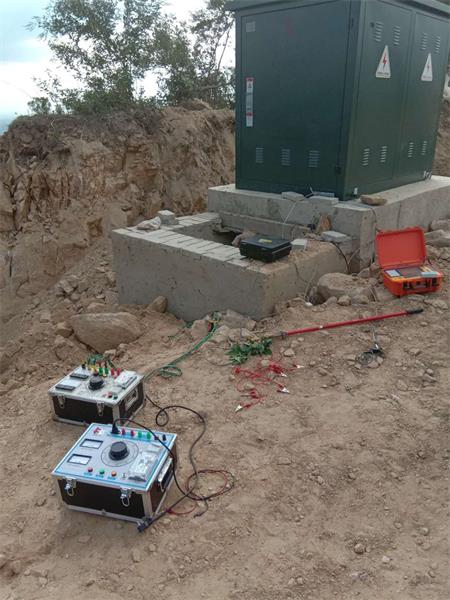

到達現場后，現場負責人劉總介紹整條電纜是高壓電纜，35KV，剛鋪設的全新電纜，做9KV耐壓試驗，做到4分鐘時，耐壓試驗設備整個跳閘，從新2次升壓電流過大，無法升壓。現場負責人劉總給出結論，電纜有一相接地，經過了解后，開始現場檢測。
首先我們需要對故障電纜進行絕緣電阻值檢測：分別對主芯線與保護鎧裝;主芯線對保護地;鎧裝對保護地進行絕緣阻值測試，其目的為判斷電纜存在的隱患程度。
針對主芯線對鎧裝的絕緣阻值較低，用直流15KV左右高壓脈沖對故障點進行沖擊放電，并由沖擊放電聲音判斷電纜故障點位置及距離進行定點。
使用凱迪正大KD305絕緣電阻測試儀分別對主芯線與保護鎧裝以5000V電壓進行絕緣檢測，測出A相對地絕緣阻值為200GΩ;主芯線B相對保護地以5000V電壓進行絕緣檢測，測出絕緣阻值為7MΩ;主芯線C相對保護地進行5000V絕緣阻值測試，測出絕緣電阻為200GΩ，其目的為判斷B相電纜存在接地故障。
然后針對主芯線B相對鎧裝測出的絕緣阻值為7MΩ，因此判斷電纜屬于接地故障類型。使用KD-212電纜故障測試儀以直流6kV左右高壓脈沖對故障點進行沖擊放電，通過高壓放電脈沖信號采集。

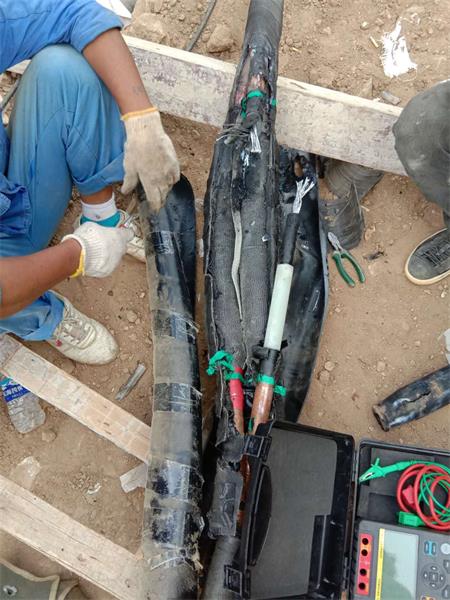

使用凱迪正大KD-212電纜故障綜合測試儀以直流6kV左右高壓脈沖對故障點馬上對A相電纜進行全長測試，測出長度為1152米，對故障電纜測出，出現短路波形，卡出故障點為756米，做完前期一系列工作后開始對故障電纜進行升高壓，對故障電纜精確定點，30分鐘后故障電纜做的新的中間接頭處發出呯呯的聲響，聲音震動很明顯。而且聲音很大。這次電纜故障已找出。
這次電纜故障現場地型不復雜，干擾小，電纜埋地距離50公分。
地埋電纜故障的查找、探傷現場測試成功案例，我司電纜故障查找搶修小組成立以來為全國上千用戶及企業成功查找電纜故障，為其提供緊急搶險服務，特別是企業工廠停電時特大事故，業主通常舉手無措的時候，我們電纜故障搶修小組會在第一時間出現，幫助您解除電纜故障帶來的困擾。
本公司承諾：未找到故障點，不收取任何費用！有需求的客戶可以直接撥打我們官方網站的服務熱線，我們將為您制定全面的電纜故障檢測方案，真誠的為您排憂解難，加急搶修電纜。
