武漢某校區電纜故障現場測試報告

測試日期：2020.09.28

電纜規格：380V

測試速度：172m/s

電纜全長（m）：205

敷設深度（m）：0.8

故障距離（m）：129

故障性質：多相接地

使用儀器：電纜故障測試儀、定點儀、識別儀、電纜扎傷器

測試過程描述：

1.接線，先結地線再接高壓線

2.用萬用表測量相對地的阻值，顯示黃、綠、紅對地阻值分別為15kΩ，5Ω,20Ω判斷為相對地接地故障

3.用電纜故障測試儀主機測試電纜全長 205m，B項對地測到接地點為129m.

4.用地下管線測試儀確定電纜走向后，用定點儀到130 m處左右2m范圍內，聽到放電最大聲處，即為故障點。

5. 因故障點正好在馬路中間，用戶單位協商采用在馬路兩側開鋸電纜，因同型號電纜在開鋸處有三根，無法判斷那根是故障開鋸電纜，所以使用電纜識別儀判斷識別目標電纜，再用電纜扎傷器進行試扎，確保目標電纜。

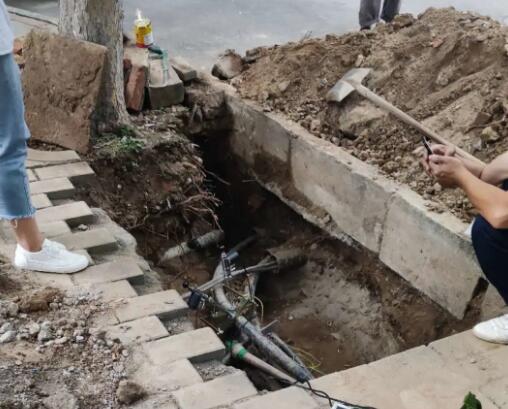

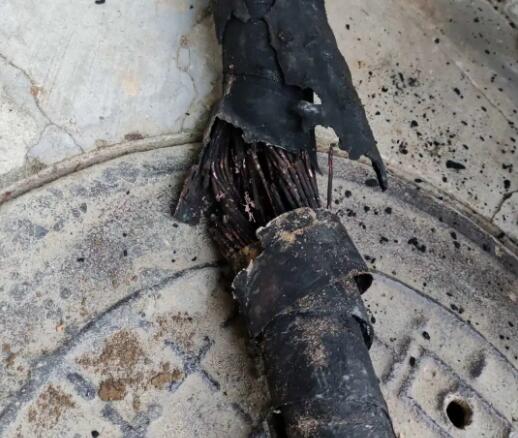

附現場測試圖：
