電纜線路檢測設備電纜故障測試儀的公式計算方法
發布日期：2020-10-16 00:00 點擊：
電纜線路檢測設備電纜故障測試儀的公式計算方法
導讀：電纜故障測試儀（別稱：電纜故障定位系統）用于測試電纜系統和其他形式的饋線，以檢測并查明問題。
電纜故障測試儀被廣泛用于可能需要測試的電纜長度過長或難以接近的任何區域，或者它們可能有故障。電纜故障測試儀也可以在印刷電路板上使用，以定位在那里可能出現的問題。
電纜故障測試儀的基礎知識
盡管可以通過這種方式使用諸如網絡分析儀之類的儀器來檢查電纜的完整性，但是這些測試儀器非常昂貴且不易使用。對于許多應用而言，更好的方法是使用電纜故障測試儀技術和特定的測試儀器。這大大簡化了操作并降低了測試儀器的成本。此外，許多電纜故障測試儀是專門為便攜式操作而制造的，從而使它們可以在需要它們的場景中更輕松地使用，例如，可能在道路，路徑等下運行的電信電纜。
電纜故障測試儀通過沿所屬線路發送短脈沖來進行操作。在遠端終止于所需的阻抗（即線路阻抗）的情況下，如果線路沒有問題，則脈沖中的所有能量將沿著線路以傳播速度行進，并在負載中耗散且沒有反射將被觀察到。

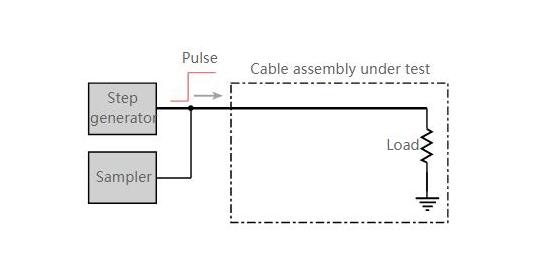

由此可見，電纜故障測試儀由脈沖發生器和采樣器組成。采樣器可以是在線上顯示波形的示波器。實際上，通常會包含一些信號處理，以幫助定位生產線中的問題和問題。
但是，如果線路不連續，能量將被反射回反射儀，并在此被檢測到。
在反射計內，可以假設返回脈沖電平的電壓為Ei且反射脈沖的電平為Er來分析返回的脈沖。
可以看出，輸出脈沖在采樣器屏幕上注冊。然后，脈沖沿線傳播需要一定的時間。如果脈沖的所有功率被吸收，則將不會返回任何內容，并且采樣器上的顯示屏將不會顯示任何變化。但是，如果重新上電，則會改變測試儀器上看到的波形的整體形狀。
從電纜某處的斷線到遠端的匹配不良，可能有多種原因?qū)е码娫捶祷亍r間延遲T將是波傳播到失配點的時間延遲的兩倍，即一起出站和返回時間。
采樣器將不僅能夠檢測電平變化并能夠計算失配，而且還可以計算出時間差，從該時間差可以計算出沿著存在不連續性的直線的距離。
定位電纜故障
電纜故障測試儀的關鍵點之一是它能夠定位電纜中的故障。這是一個關鍵問題，如同軸電纜一樣，電纜可能是密封的，可能看不到電纜的內部。同樣，在將電纜埋在地下的情況下，可以定位任何故障，并挖出所需的孔以定位發生電纜問題的區域。
其中：
D =以米為
單位的距離νρ=以米/秒為單位的傳播速度
T =從監視點到失配的傳播時間（以秒為單位）。
這是一個很簡單的計算，通常在時域反射計內進行，從而為用戶提供了有關故障可能位于何處的良好指示。
主要問題是電纜內的傳播速度。這可以通過測試已知長度的被測電纜并保持遠端敞開來確定。
不匹配的性質
電纜故障測試儀不僅可以發現沿電纜發生故障或問題的位置，還可以發現許多有關其本質的信息。反射的脈沖使測試儀器能夠看到失配的性質和大小。
其中：
ρ=反射系數
ZL =以歐姆為單位的負載阻抗
Z0 =以歐姆為單位的線路阻抗
根據反射以及Z0或ZL的知識，可以確定ZL或Z0。
對于任何測試，可以通過將已知負載（例如同軸電纜的備用長度等）放置在良好線路的末端來確定ZL，并由此確定電纜阻抗。在了解電纜阻抗的情況下，可以將其應用于被測電纜。
盡管TDR是一種專業的測試工具，但它已廣泛用于各種行業，特別是在電信行業中，TDR是一種不可估量的工具。如果沒有電纜故障測試儀，很難找到線路較長且難以接近的問題。
溫馨提示：如果有需要試驗變壓器、變頻串聯諧振耐壓裝置、微機繼電保護測試儀、電纜故障識別儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等電力試驗設備的朋友可以隨時聯系我們在線客服或者電話咨詢，價格優惠、保質保量！此篇文章介紹了電纜線路檢測設備電纜故障測試儀的公式計算方法，希望能夠幫助到大家！
