通信電纜故障測試儀測試線三個接頭怎么接
發布日期：2020-10-28 00:00 點擊：
通信電纜故障測試儀測試線三個接頭怎么接
電纜故障測試儀接線方法

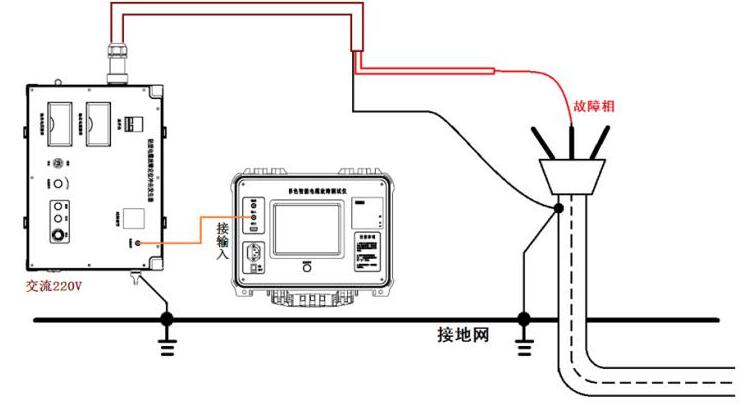

1、電流取樣、直流電流取樣方式測試接線：
電纜高阻故障距離測試，采集的是沖擊時故障脈沖在電纜里來回反射的電流信號波形。
“直流電流取樣”只針對閃絡性故障。

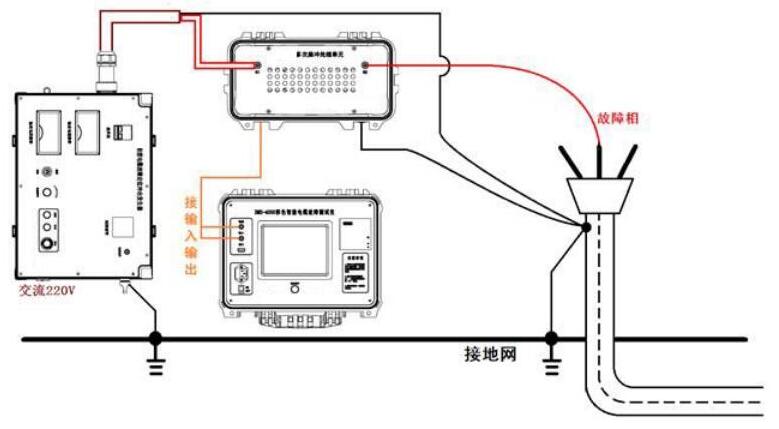

2、多次脈沖、直流多次脈沖方式測試接線：
電纜高阻故障距離測試，將同相故障未擊穿與擊穿波形進行同屏對比。
“直流多次脈沖”只針對閃絡性故障。

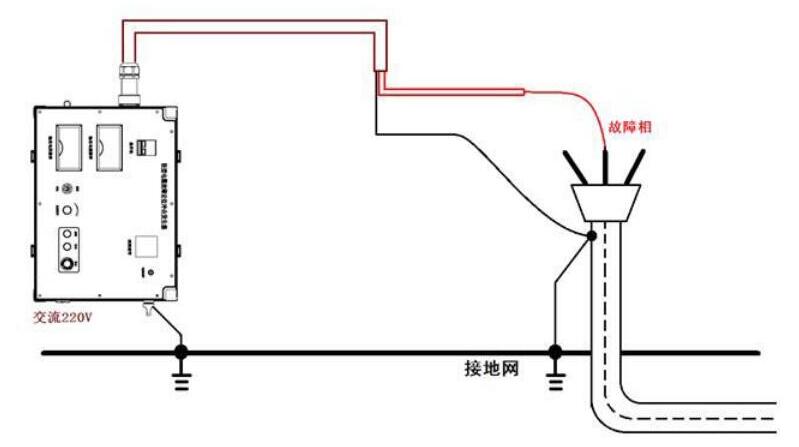

3、定點/直流測試方式接線：
電纜故障精確定位/直流高壓輸出。
電纜故障測試儀接線注意事項
1、脈沖法測試時，注意要甩掉局內所有設備，在最外線上進行測量。
2、使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡”位置。
3、在使用直閃法或沖閃法測試時，要注意人身安全及設備安全。必須接好地線。
4、在閃絡法測試結束后，切斷電源，拆除本儀器與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限制放電電流以使電流緩慢放電，待電容器上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。
5、在直閃法測試過程中，必須注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用沖閃法測試。
電纜故障測試儀(別稱電纜故障查找儀)還包含有路徑儀和定點儀，其中路徑儀為信號主機，也需要進電纜進行接線。路徑儀的主要用于尋徑和針對短路接地故障的定點，其接線的方法如下：將路徑儀的紅色測試線接入電纜芯線，黑線接地即可，使用定點儀配合檢測探頭或弓支架進項尋徑和接地故障定點操作。
以上我們只是簡單介紹了電纜不同故障的接線，不同的故障使用不同的方法接線故障查找。我們在使用前應該首先確定電纜的具體故障類型從而正確的使用儀器。對電纜故障的確定我們一般推薦使用絕緣表和萬用表對儀器進行一些簡單的測量，從而確定故障類型來進行電纜故障的查找和定位。
