重慶市巴南碼頭電纜故障查找

發布日期：2020-11-16 00:00 點擊：

2020年11月11日上午，接重慶客戶電話，說是有一條高壓電纜出了故障，希望我們過去幫幫忙，幫找一下，順便幫幫培順他們技術人員。經過公司同意后，就開始出發。

到達現場后，現場負責人沈工介紹整條電纜是穿管道電纜，電纜衡接面積是95mm ，10KV,運行期間突然跳閘，造成碼頭大型航吊停運，無法正常運行，經過了解后，開始現場檢測。

1、對故障電纜進行絕緣電阻值檢測：分別對主芯線與保護鎧裝;主芯線對保護地;鎧裝對保護地進行絕緣阻值測試，其目的為判斷電纜存在的隱患程度。

2、針對主芯線對鎧裝的絕緣阻值較低，用直流12KV左右高壓脈沖對故障點進行沖擊放電，并由沖擊放電聲音判斷電纜故障點位置及距離進行定點。

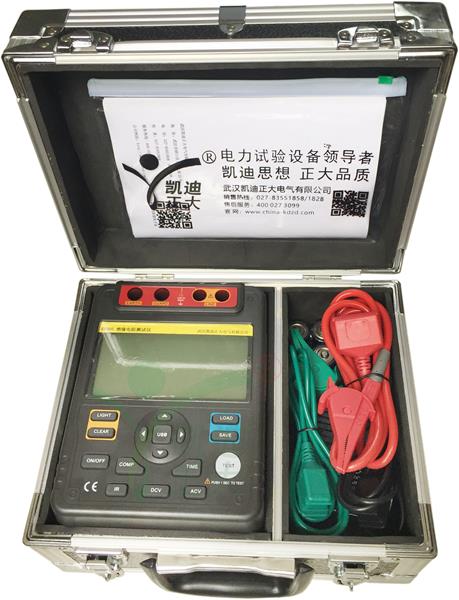

3、1、對故障電纜進行絕緣電阻值檢測：使用KD305絕緣電阻測試儀分別對主芯線與保護鎧裝以1000V電壓進行絕緣檢測，測出絕緣阻值為0Ω;主芯線對保護地以1000V電壓進行絕緣檢測，測出絕緣阻值為0Ω;鎧裝對保護地進行1000V絕緣阻值測試，測出絕緣電阻為0Ω，其目的為判斷電纜存在的隱患程度。

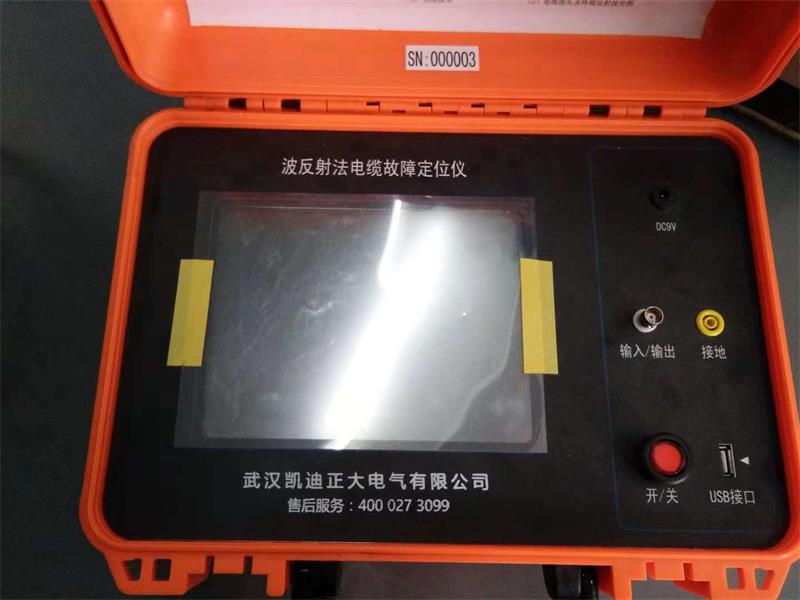

4、2、針對主芯線對鎧裝測出的絕緣阻值為0Ω因此判斷電纜屬于低阻故障類型。使用KD-212電纜故障綜合測試儀以直流10kV左右高壓脈沖對故障點進行沖擊放電，通過高壓放電脈沖信號采集，由KD-212電纜故障綜合測試儀讀取信號生成脈沖波形，以判斷電纜故障點距離，在知道大致距離后并通過沖擊放電聲音判斷電纜故障點位置進行定點。

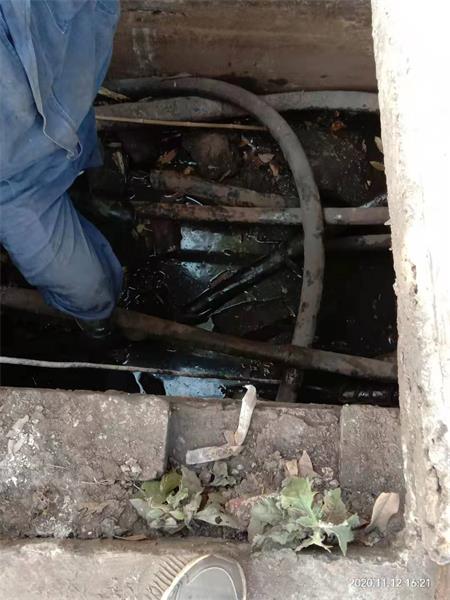

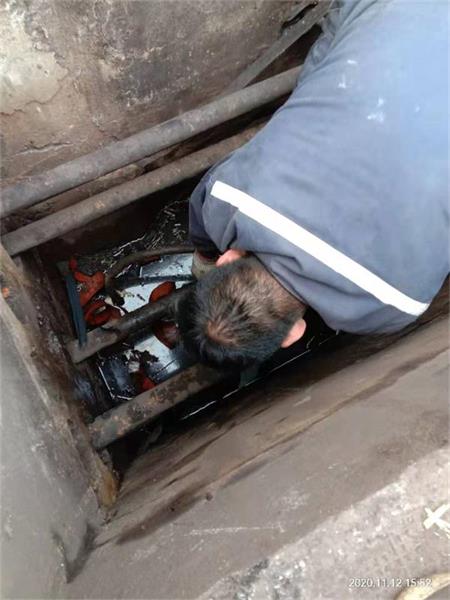

在進行一系列檢測后，開始精確定位，在故障電纜故障波形卡位顯示604米，再用KD-212電纜故障綜合測試儀以直流10kV左右高壓脈沖對故障點進行沖擊放電，30分鐘后在600米左右的電纜井口聽到放電聲響，而且有三個地方聽到聲響。這次電纜故障已找出。等卡斷電纜后，對后面電纜再用KD305絕緣電阻測試儀分別對主芯線與保護鎧裝以1000V電壓進行絕緣檢測，測出絕緣阻值為10KΩ.
