武船集團變壓器，及電纜耐壓試驗

發布日期：2020-12-11 00:00 點擊：

2020.12.11號前往武船集團進行10Kv變壓器和10Kv電纜耐壓試驗。十點多鐘我和技術尹工到達武船集團，經過保安檢查后，到達試驗現場。到現場后，看見電力施工人也都忙著安裝電力設備，現場看了一遍安全環境后，就開始將設備卸車，搬往變壓器室。設備搬到現場后，開始現場試驗前的準備工作，擺好隔離欄，放好試驗工具。做好這些準備工作，開始用kD305高壓絕緣測試儀，開始測低壓側絕緣，測出A，B，c，三相對地絕緣阻織為48.8MΩ，45.6MΩ，47.2MΩ，現場記錄并保存，做完相與相絕緣后，開始做高壓側絕緣，測出A，B，C三相阻織分別為87KΩ，90KΩ，88KΩ.

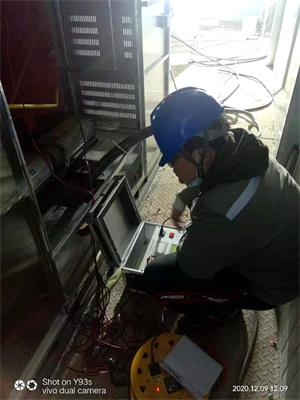

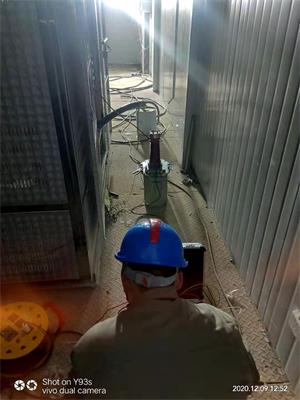

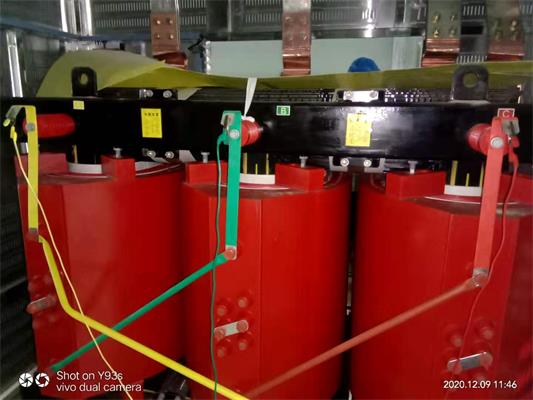

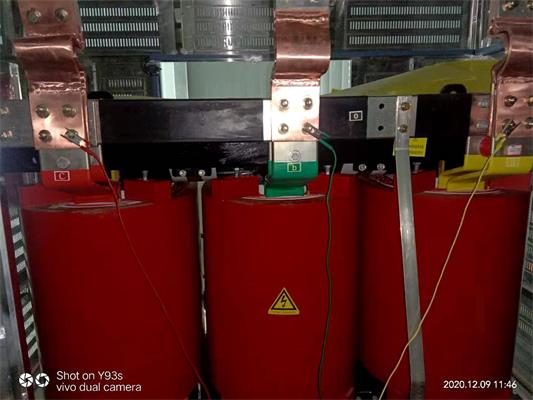

做完單相對地絕緣后，開始對變壓器進行耐壓試，接好測試連接線，檢查無誤后，打開KDYDJ工頻耐壓耐壓操作箱，接通電源，開機，將試驗電壓設定在17KV，計時1分鐘，參數設定好后，開始升壓，電壓升至17KV時，自動計時。到達一分鐘后，報警燈亮，及發出蜂鳴聲后，降壓停機，再進行放電工具放電，變壓器耐壓試驗己經做完。

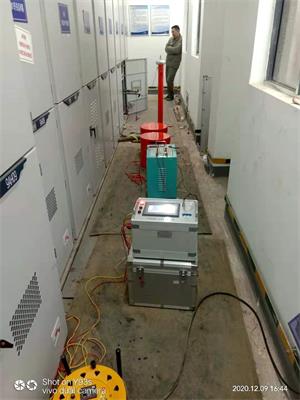

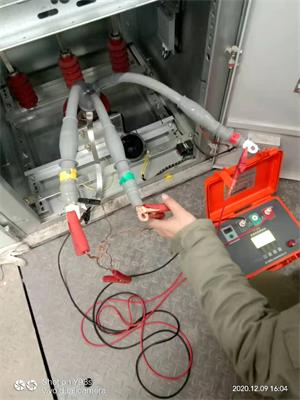

下午開始做電纜耐壓試驗，一條30多米，一條600多米，開始做電纜絕緣測試，當三相相間絕緣分別為270KΩ，310KΩ，和290KΩ，判斷出絕緣非常良好之后，開始將KDXZ一Ⅱ135kVA/108kV串聯諧振耐壓設備接線進行耐壓試驗，當測試線連接好后，打開電源，將電壓參數第一階段設定為12Kv，第二階段15Kv，第三階段為17Kv后，計時15分鐘，完成設定后，開始試驗，當頻率在78Hz穩定后，開始自動升壓。當做到15分鐘后，自動降壓，當顯示沒有高壓輸出后，就開始換相，一相相做完后，這次電纜耐壓試驗己經做完。
