電纜絕緣電阻測試機理分析

發布日期：2021-07-14 00:00 點擊：

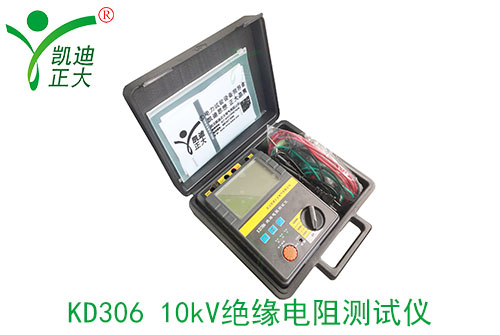

眾所周知，只有當絕緣缺陷貫通于兩極之間時，測量絕緣電阻時才會有明顯的變化，即通過測量才能靈敏地檢出缺陷。若絕緣電阻只有局部缺陷，而兩極間仍保持有良好絕緣時，絕緣電阻降低很少，甚至不發生變化。測量電纜絕緣電阻主要是測試電纜芯線和電纜中間頭與電纜屏蔽層間的絕緣性能。


絕緣電阻阻值明顯偏低時，通過燒穿試驗可以了解電纜中間頭和主絕緣縱向絕緣的狀態。電纜受潮通常是從外皮附近開始的，根據電滲現象，電纜絕緣中的水分在電場作用下帶正電，當電纜芯線加負極性電壓時，絕緣中的水分會被其吸引而滲過絕緣向電纜芯移動，使其絕緣中高場強區的水分相對增加，導致泄流電流增大，試驗擊穿的幾率大大增加。當通過燒穿試驗一段時間后，水分已集中或蒸發，絕緣電阻會明顯升高，表明電纜中間頭絕緣還沒有受到嚴重破壞。目前，通常采用10kV的交聯聚乙烯（XLPE）絕緣電纜，絕緣標稱厚度為4.5mm，運行相電壓約為6kV，在排除外力破壞的影響下，一般不會發生縱向的貫通缺陷，而由于電纜外半導層的緊緊包裹，電纜絕緣本體也不會發生橫向的水樹放電現象。
