隨州齊星集團萬和100MW光伏發(fā)電站35KV電纜故障查找

發(fā)布日期：2021-11-25 00:00 點擊：

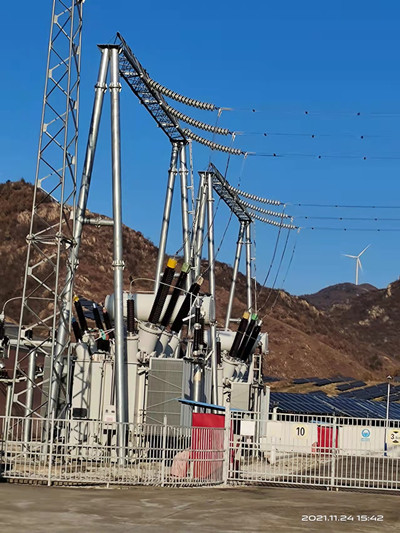

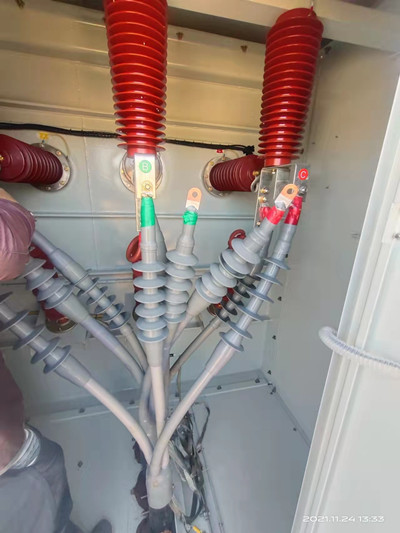

2021年11月25日，前往隨州萬和齊星集團光伏發(fā)電站查找一條35KV高壓電纜故障。到達現場己經是中午12點多啦，到現場后與光伏電站負責人李隊交接后，李隊講解了一下現場情況，是一條35KV鋁芯電纜，C相跳閘，絕緣阻值在一百多兆歐，直埋電纜，一端到塔桿，一端到5號相變，橫截面積是150乘3的。要加急修復，電纜兩端己解開，鎧裝接地沒解。

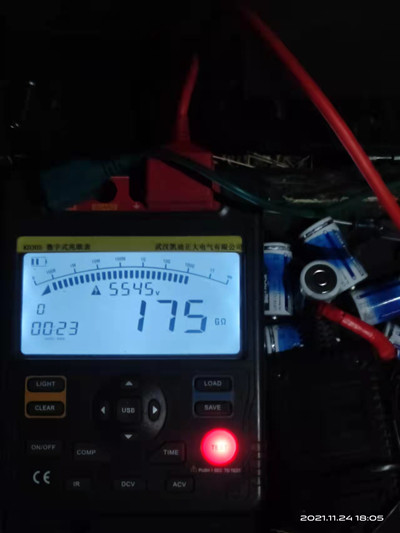

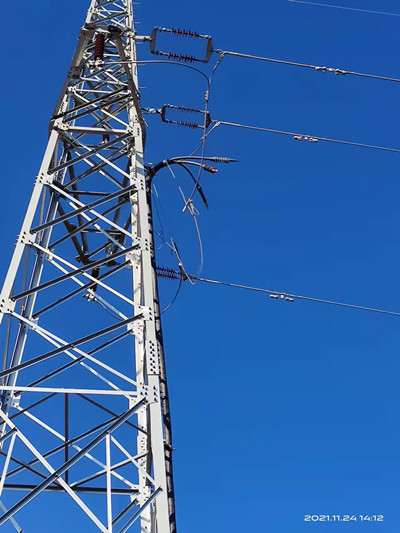

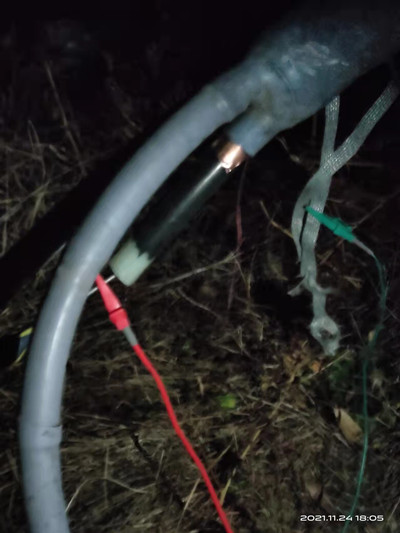

首先解開接地端，用KD305進行絕緣測試，測AB相絕緣阻值為219GΩ，AC相絕緣阻值為75GΩ，BC相絕緣阻值為96GΩ，A對地絕緣阻值158GΩ，B對地絕緣阻值，178GΩ，C對地絕緣阻值，214MΩ。初步判斷是C相高阻故障，開始用KD210高壓一體源升壓裝置進行升壓測試，用KD212高低電纜故障綜合測試進行閃絡法測試，測出整條電纜全長620米，故障距離在615米。測試完后，直接高壓定點，一路順著電纜走，最后在塔桿電纜終端頭處聽到嘣嘣放電聲。這次故障己經找出。最后等電纜放到地面，截下故障處后，重新用KD305絕緣電阻測試儀測試絕緣阻值，在237GΩ。
