江西德安縣九先嶺路北10KV高壓電纜故障查找

發布日期：2023-03-03 00:00 點擊：

2023年2月24日，接公司通知，說江西德安縣九先嶺路北附近有一條10KV高壓電纜出現故障，因現場情況并不清楚，需與現場負責人劉隊聯系。與現場劉隊聯系后，劉隊告訴我，現場是一條高壓10KV電纜，突然停電，電纜長度700米左右，三相絕緣50KΩ左右。了解這些信息后，開始將電纜故障測試設備清點裝車。

我們到達負責人劉隊給的位置，與劉隊碰面后，劉隊帶我們熟悉現場情況和電纜大致埋過去的路線。這條電纜一端聯在開關柜處，另一端聯在分支箱的斷路器處。電纜順著馬路邊一路埋過去的，中間經過了橋。兩端電纜都聯著，沒有解開?？吹竭@情況后，讓劉隊安排電工解開電纜兩端。

首先用KD305絕緣電阻測試儀，用2500V電壓等級進行測量，測出A相對地絕緣阻值為0MΩ，測出BC相對地阻值都為0MΩ。測出A相對B相絕緣阻值為60KΩ,測出A相對C相絕緣阻值為80KΩ,測出B相對C相絕緣阻值為40KΩ.得出這結果后，判斷這是一起短路接地故障。

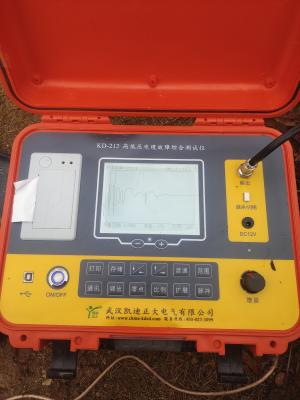

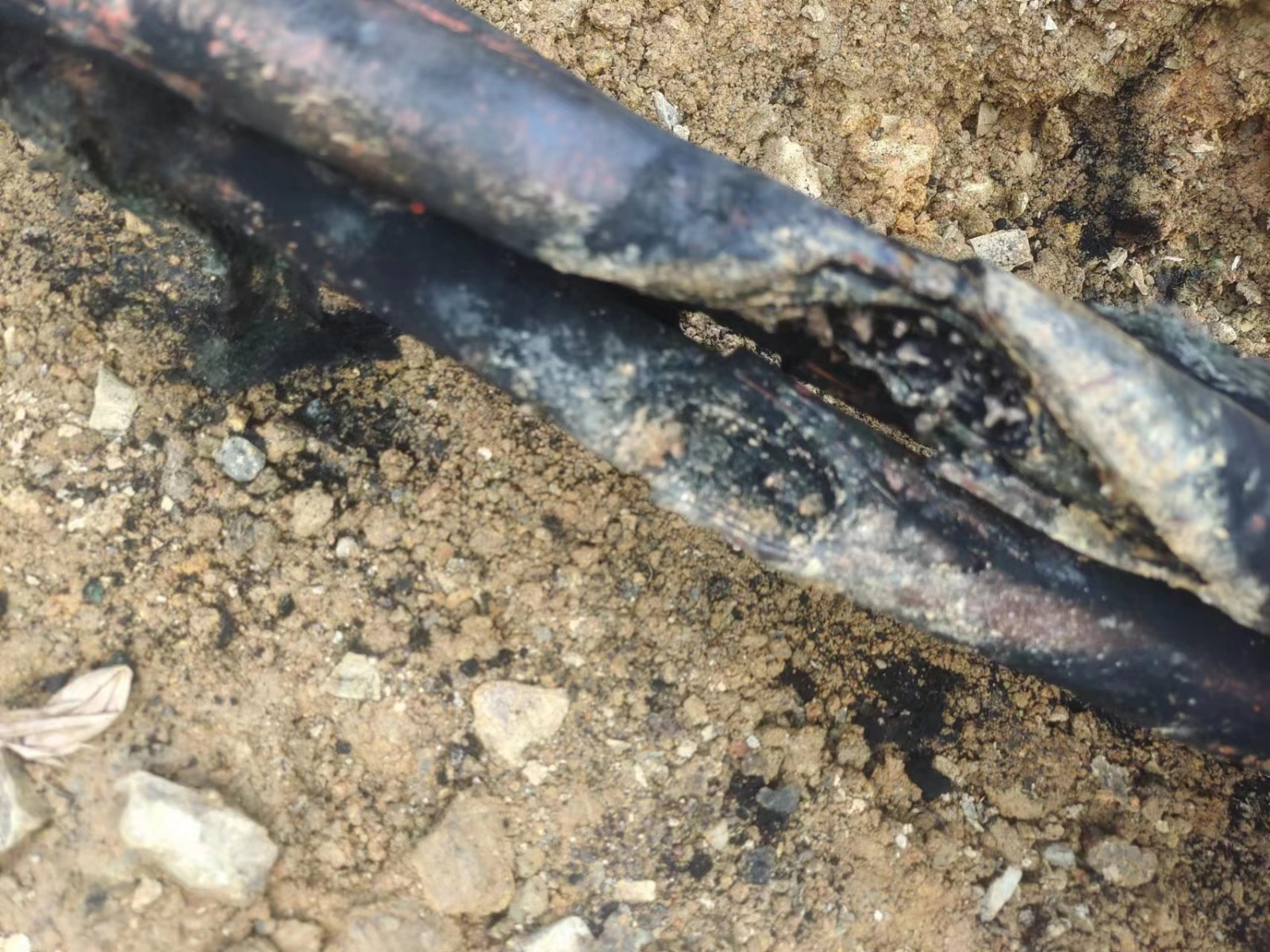

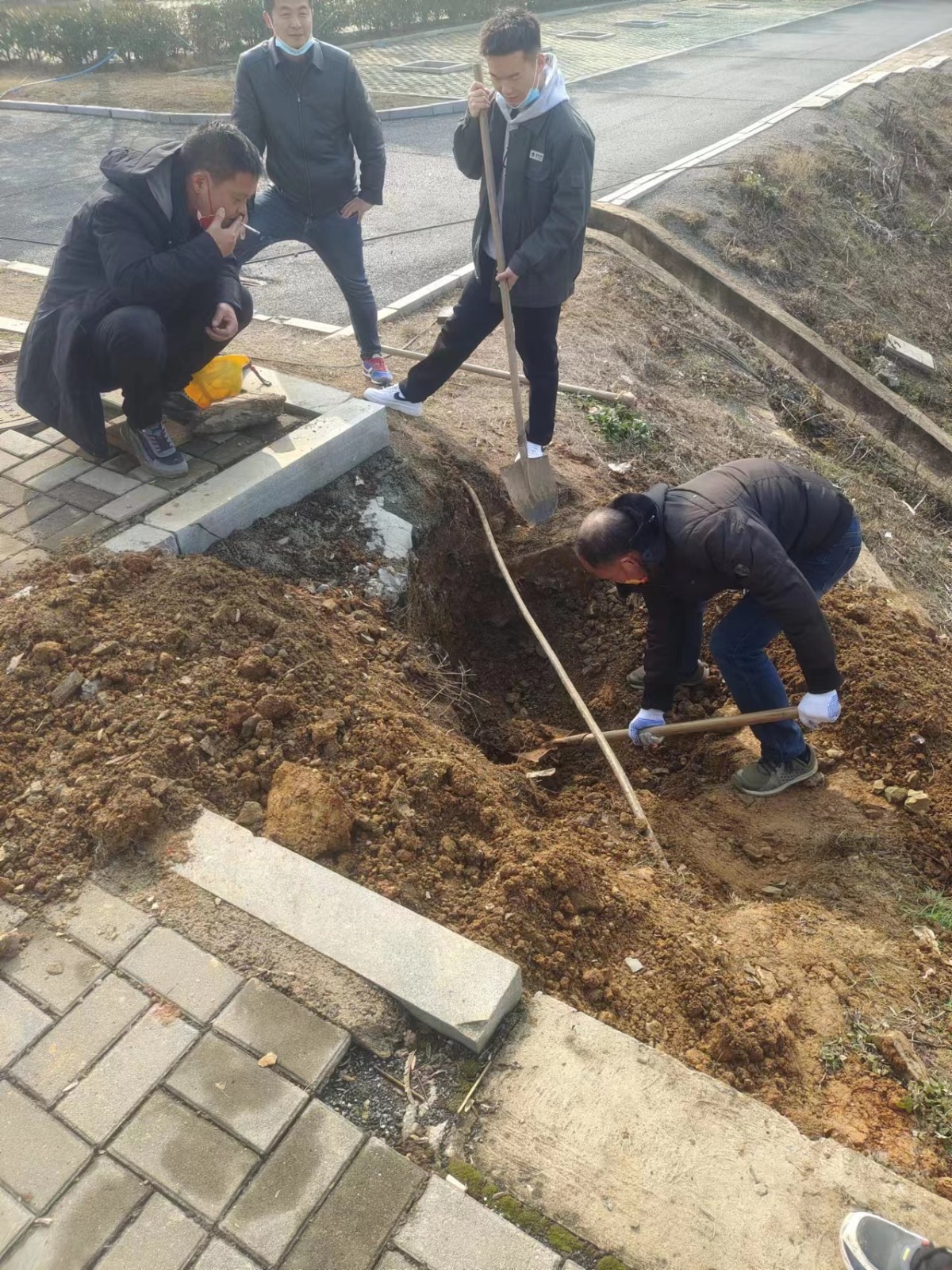

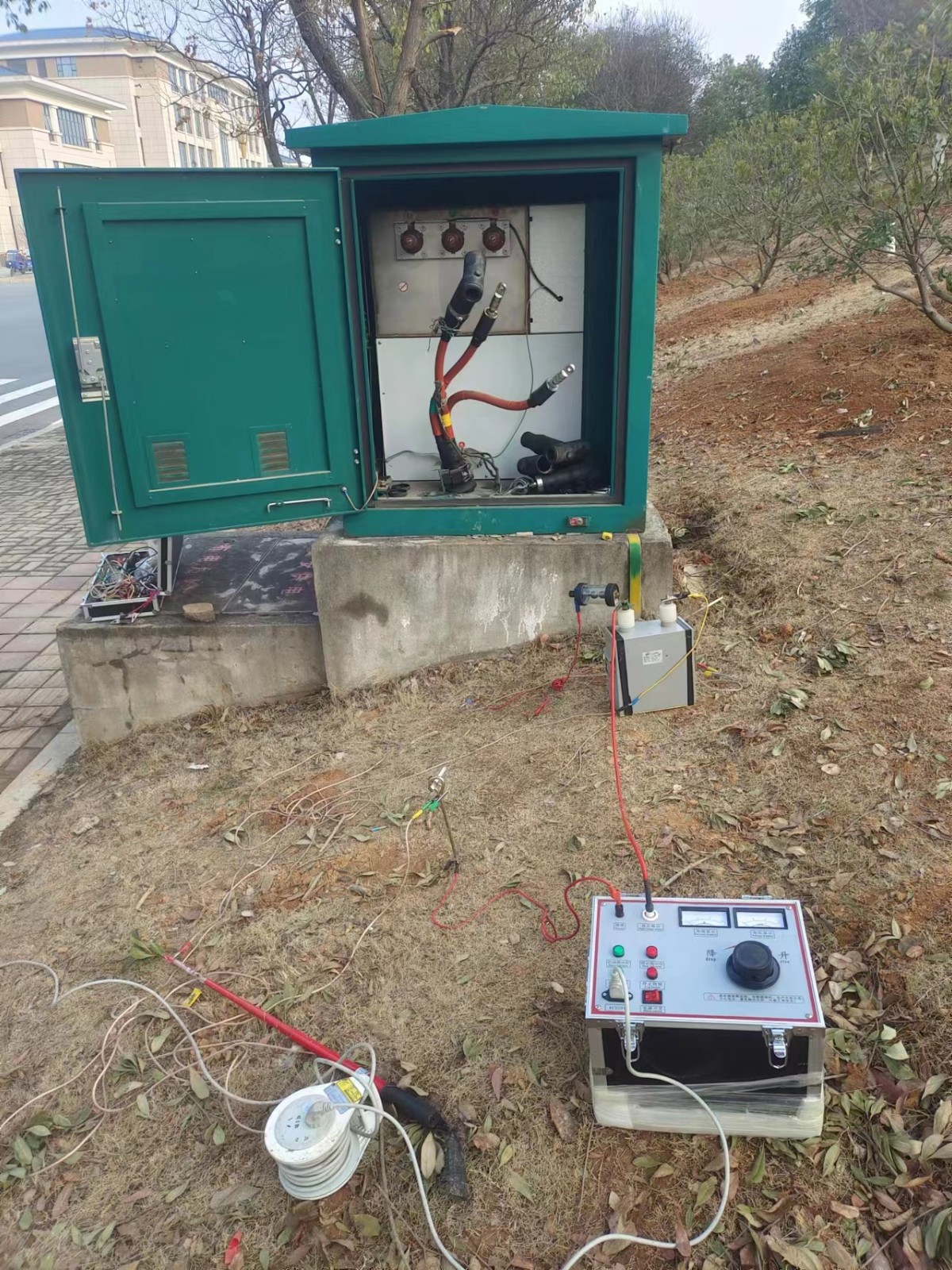

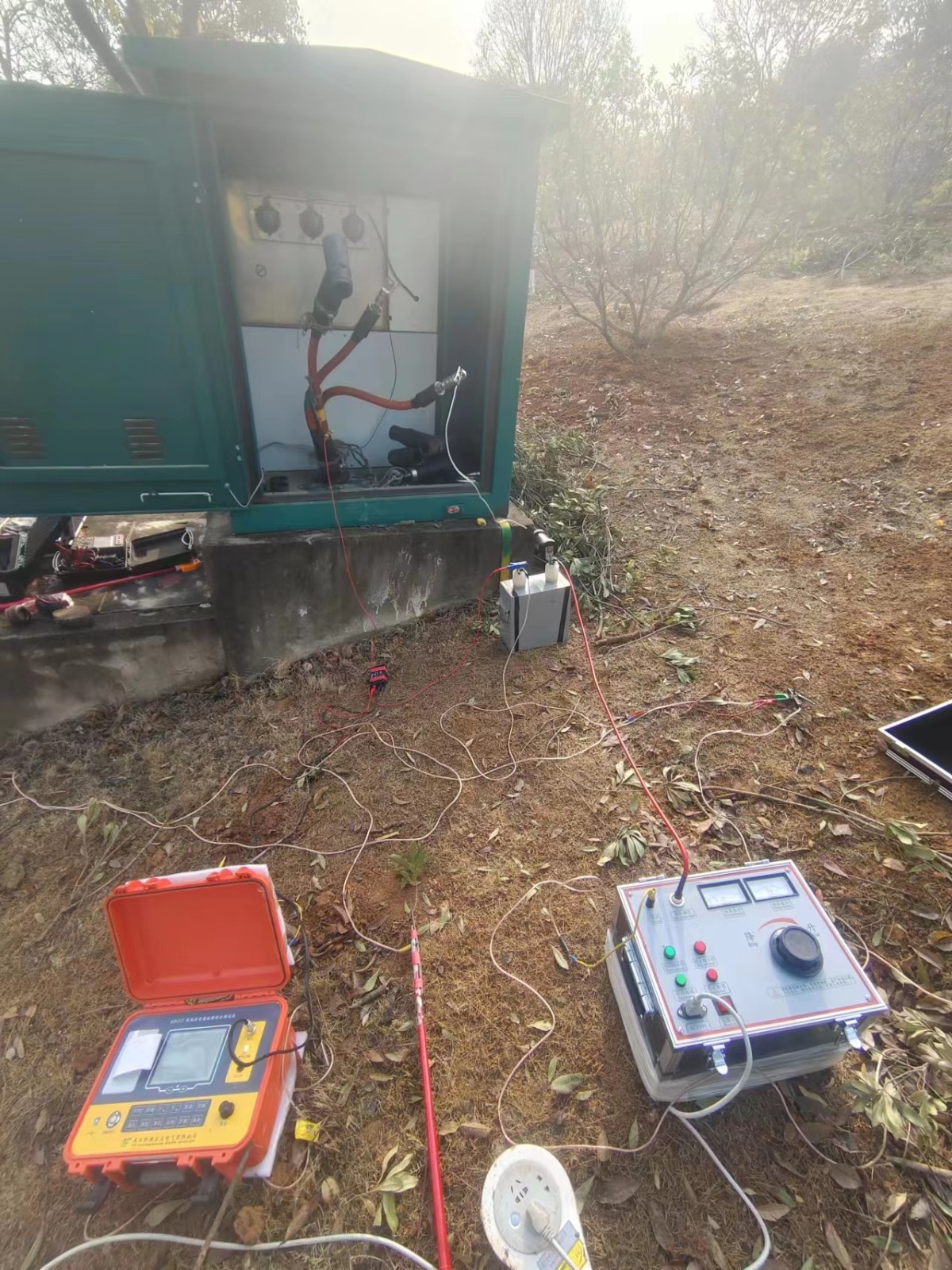

用KD212電纜綜合測試儀測出AB相的故障波形，卡位故障距離為540米，為了更加準確找到故障位置，我們用了KD212電纜綜合測試儀里面的跨步電壓法，當跨步電壓法，測出精準位置后，一看這與測距儀測出結果完全一致。再用KD210高壓一體源升壓裝置升壓，升壓后直接去540米位置定點，我們一過去用定點儀，就聽到電纜放電聲音。當挖開路面后直接看到電纜出現故障位置。原來這里做了一過電纜中間接頭，因時間長，導致電纜絕緣老化出現的故障。經過修復后，再用KD305絕緣電阻測試儀2500V電壓等級測出A,B,C三相對地絕緣阻值160GΩ,170GΩ,200Ω,當恢復好一切電纜后，送電正常。
