自動脫扣型絕緣靴（手套） 耐壓支架（顯示）工作原理與操作說明

您的當前位置： 首 頁 - 新聞中心 - 技術文章

自動脫扣型絕緣靴（手套） 耐壓支架（顯示）工作原理與操作說明

發布日期：2023-05-26 00:00 點擊：

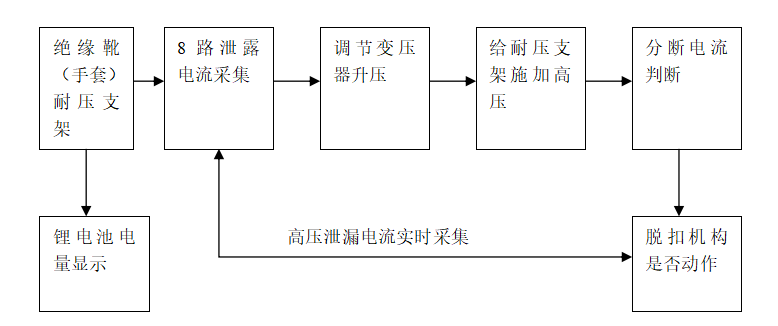

一、 自動脫扣型絕緣靴（手套） 耐壓支架（顯示）工作原理圖

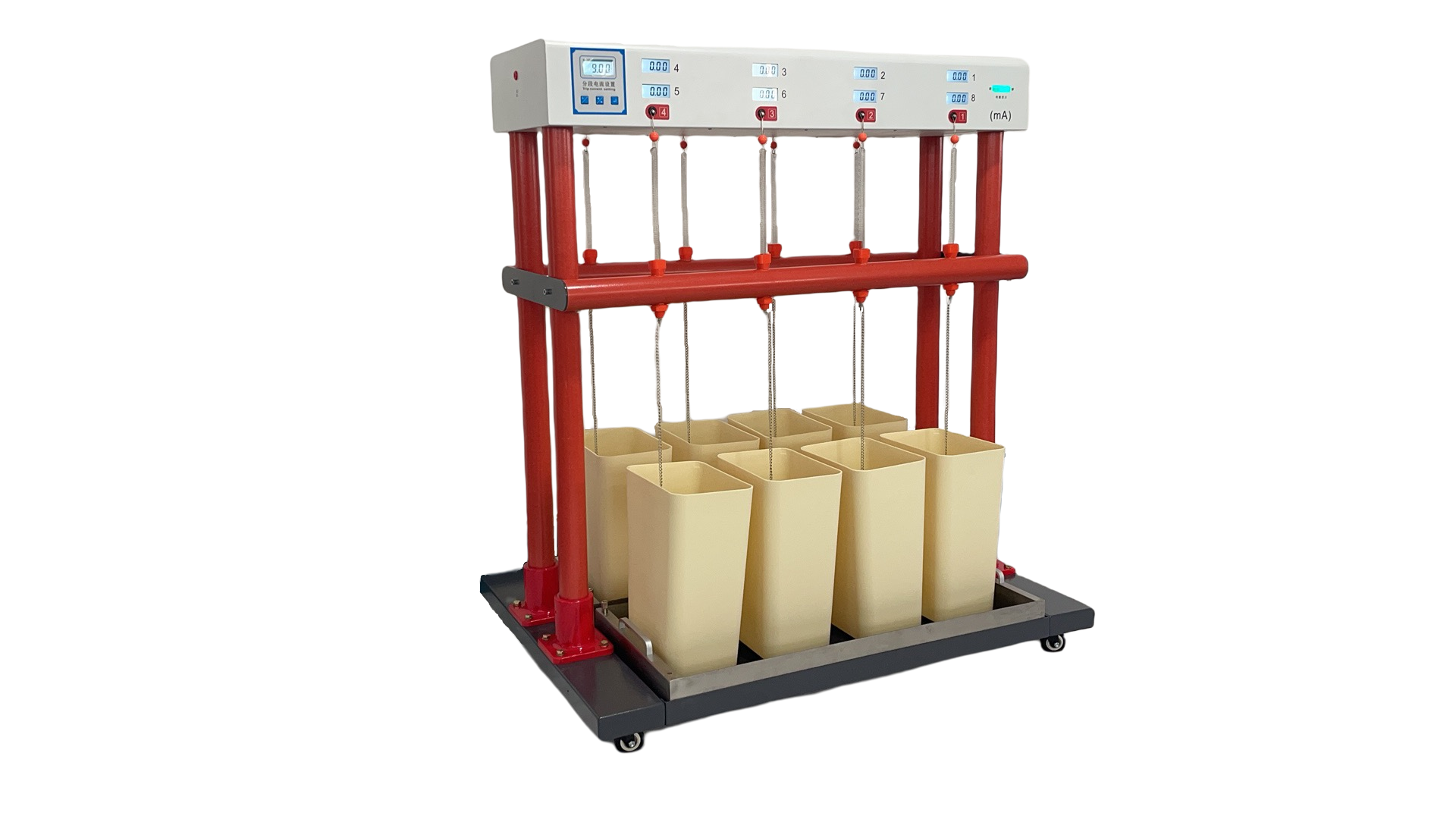

二、自動脫扣型絕緣靴（手套） 耐壓支架（顯示）示意圖


三、自動脫扣型絕緣靴（手套） 耐壓支架（顯示）操作步驟

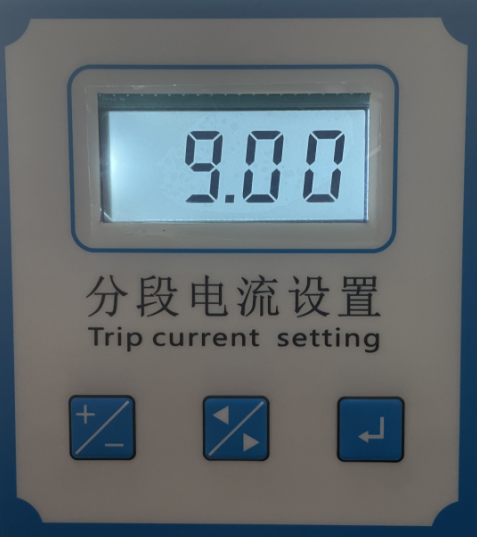

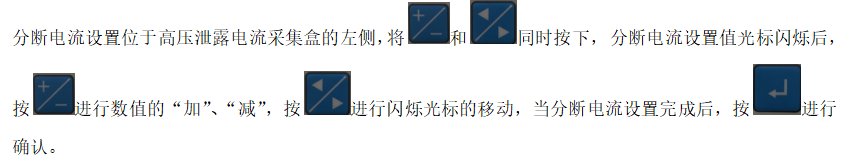

3．1  分斷電流設置



3．2   絕緣鞋泄露參數參考

根據附表、電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）

項目名稱

出廠檢驗

預防性檢驗

皮鞋

布面膠鞋

皮鞋

布面膠鞋

測試電壓（工頻）/kV

6

5

15

5

3.5

12

泄漏電流/mA

≤1.8

≤1.5

≤4.5

≤1.5

≤1.1

≤3.6

測試時間/min

1

附表、電絕緣全橡膠膠鞋和電絕緣全聚合材料鞋的電性能要求（GB12011-2009）

項目名稱

出廠檢驗

預防性檢驗

測試電壓（工頻）/kV

6

10

15

20

30

4.5

8

12

15

25

泄漏電流/mA

≤2.4

≤4

≤6

≤8

≤10

≤1.8

≤3.2

≤4.8

≤6

≤10

測試時間/min

1

附表、絕緣手套電氣絕緣性能要求（GB17622-2008）

適用電壓等級

AC/V

交流試驗

直流試驗

驗證試驗電壓/kV

最低耐受電壓/kV

驗證電壓下泄漏電流/mA

驗證試驗電壓/kV

最低耐受電壓/kV

手套長度/mm

280

360

410

≥460

380

5

10

12

14

16

18

10

20

3000

10

20

N/a

16

18

20

20

40

10000

20

30

N/a

18

20

22

30

60

20000

30

40

N/a

20

22

24

40

70

35000

40

50

N/a

N/a

24

26

60

90

a本表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。

注1：N/a表示無適用值。

注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比最大使用電壓要高。

注3：對于預防性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。

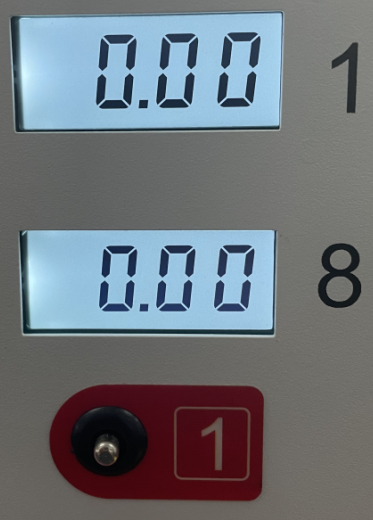

3．3泄露電流顯示

每一路的泄露電流通過采樣板采集后，通過4位LED液晶顯示，LED液晶顯示范圍：“0.00~99.00”mA

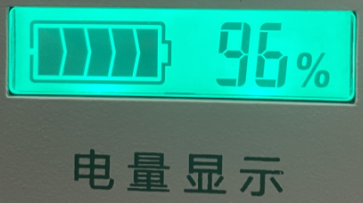

3.4電量顯示

    高壓泄露電流及脫口機構供電采用直流12V鋰電池供電，鋰電池采用LED百分比顯示形式顯示。
