湖北某供電公司運行維護檢修工區電纜故障測試（下）
發布日期：2016-04-12 00:00 點擊：
湖北某供電公司運行維護檢修工區電纜故障測試實例以及測試波形分析測試實例：復雜狀況下電纜接頭故障、死接地故障測試過程及測試波形。本文章為電纜故障測試園地（武漢凱迪正大電氣有限公司）原創文章
測試地點：湖北某供電公司運行維護檢修工區。
測試時間：2013年7月21日。
電纜類型：10KV交聯高壓鋁芯電纜，使用年限超過10年。
第四步：故障點精確定點
故障距離粗測后，就該用定點儀進行故障點精確定點工作。對于本故障、定點難度非常大，原因如下：
1、故障點為死接地故障，故障點放電聲音很小，屬于最難定點的故障之一。
2、故障點在接頭位置，接頭故障可能因為爬電距離長，不能閃絡，難以定點。
3、故障點大概的位置為繁華街道，車水馬龍，環境復雜，干擾大，難以定點。
在加大放電間隙，提高放電電壓后，經過仔細定點，難以找到故障點精確位置，只能用特殊的方法，給故障點加壓，確定了故障點位置。開挖后，找到了接頭，但是，接頭外觀完好，加壓沖擊，接頭上并沒有明顯放電聲音，用定點儀探頭仔細判斷，確定接頭內部有故障。因為故障放電聲音不明顯，用戶研究請示后，才破開接頭，看到了故障點（接頭內部非常潮濕），接頭故障如圖5所示。
圖5 現場接頭故障
接頭故障排除后，檢測絕緣，死接地故障還存在，用閃測儀重新測試，波形基本與前面測試波形一樣，測試的故障距離為606米，還是用特殊的方法加壓沖擊，，用定點儀定點，在接頭位置前面10多米處，確定了故障點。因為排除了接頭故障點，這次精確定點，放電聲音明確，用戶開挖后，發現了故障點，并且，故障點完全開放泡在污水中，如圖6、圖7所示：

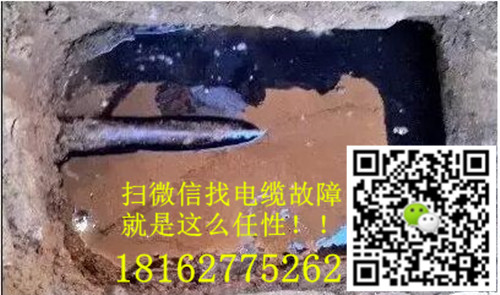

圖6 故障點泡在水中 圖7 開放性故障點
定點結論：兩個故障點排除后，經過絕緣測試，電纜正常
測試總結：電纜故障測試故障，理論性、實踐性非常強，對于長電纜，脈沖法粗測電纜長度、沖閃法確定故障距離非常必要，只有完成了粗測，故障點精確定點才有了范圍和重點目標。
本次故障現場，定點工作比較復雜，難以快速完成，主要是兩個難找的故障點同時存在，加之環境復雜。以前的測試人員，不進行故障點粗測，就直接加壓定點，針對本故障，是很難找到故障點的。
現場故障測試，是一門復雜的技術工作，要各種方法靈活運用，不斷的總結經驗，認真、細心的工作，一定會達到熟能生巧、事半功倍的效果。
