電纜故障測試實例以及測試波形分析

您的當前位置: 首 頁 - 新聞中心 - 技術文章

電纜故障測試實例以及測試波形分析

發布日期:2016-04-13 00:00 點擊:

    閱讀提示:本文章為電纜故障測試園地(武漢凱迪正大電氣有限公司)原創文章,供KD-216電纜故障測試儀器使用者,電纜故障測試愛好者交流參考。喜歡的朋友,可以分享朋友圈共享。文章版權作者所有。關注電纜故障檢測中心微信號,掃微信找電纜故障就是這么任性!!電纜故障測試園地,就可以收到最新文章。電纜故障檢測中心www.wojiating.com 電纜故障測試園地

    故障描述:運行擊穿故障,單相接地。用戶描述,電纜全長2000米左右,電纜直埋與地下,時間久遠,資料不清,電纜有一中間接頭,電纜上方為繁華街道,定點環境為復雜。再測試前,用戶已經請專業的電纜故障測試單位進行了測試,并在夜晚進行了電纜全程的故障點監聽定點工作,未找到故障點位置。

    故障距離粗測后,就該用定點儀進行故障點精確定點工作。對于本故障、定點難度非常大,原因如下:故障點為死接地故障,故障點放電聲音很小,屬于最難定點的故障之一。故障點在接頭位置,接頭故障可能因為爬電距離長,不能閃絡,難以定點。故障點大概的位置為繁華街道,車水馬龍,環境復雜,干擾大,難以定點。

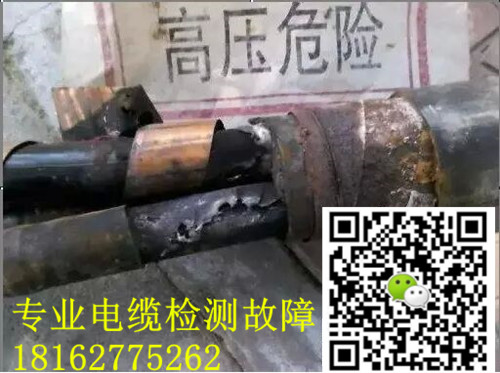

    在加大放電間隙,提高放電電壓后,經過仔細定點,難以找到故障點精確位置,只能用特殊的方法,給故障點加壓,確定了故障點位置。開挖后,找到了接頭,但是,接頭外觀完好,加壓沖擊,接頭上并沒有明顯放電聲音,用定點儀探頭仔細判斷,確定接頭內部有故障。因為故障放電聲音不明顯,用戶研究請示后,才破開接頭,看到了故障點(接頭內部非常潮濕),接頭故障如圖5所示。

    測試總結:電纜故障測試故障,理論性、實踐性非常強,對于長電纜,脈沖法粗測電纜長度、沖閃法確定故障距離非常必要,只有完成了粗測,故障點精確定點才有了范圍和重點目標。


    本次故障現場,定點工作比較復雜,難以快速完成,主要是兩個難找的故障點同時存在,加之環境復雜。以前的測試人員,不進行故障點粗測,就直接加壓定點,針對本故障,是很難找到故障點的。
