對大型電力變壓器進行負載損耗試驗
發布日期：2016-05-03 00:00 點擊：
KD-2001K寬量程變壓器功率特性分析儀是我公司最新開發的專門測量電力變壓器損耗、電機損耗、阻抗分析，電力系統諧波分析等專用的智能化儀器。是一款可與瑞士LEM公司D6000系列功率分析儀精度相當的產品，該儀器具有三個獨立的電壓和三個獨立的電流輸入通道，可以滿足所有接線測量方式。儀器內部電壓、電流測量設有多檔量程，根據測量值內部自動進行量程切換，充分保證了儀器的整體測量精度。該儀器其主要特點是在較低功率因數情況下仍可精確的測量有功功率，因此，特別適合于對大型電力變壓器的損耗測量。當輸入電壓小于1000V、電流小于150A時，可直接測量，超過量程時可以外接PT、CT進行測量。變壓器功率特性分析儀的測試內容包括交流電壓測量、交流電流測量、有功功率、無功功率及功率因數測量、頻率測量、空載損耗測量、線圈電阻損耗、附加損耗（雜散損耗）、負載損耗測量、阻抗測量；對三相電壓、電流進行的1～31次諧波分析（顯示各相電壓、電流諧波棒圖及奇、偶次諧波百分比含量、各次諧波與基波的初始相角）。用戶可通過全漢字化的屏幕界面操作提示進行選擇操作，滿足實現對單相、三相三線或三相四線制電氣設備所有接線測量方式，可同屏幕直接顯示各相交流參數的測試結果，并通過打印機即時打印出所有交流參數測試報告。
在對變壓器測量方面，儀器偏重于滿足對大型變壓器測試要求的同時兼容了其他類型的變壓器試驗要求，具有空載損耗波形畸變、頻率偏移校正功能以及負載損耗溫度校正、換算功能。對大型電力變壓器空載損耗試驗時，試驗電源的波形出現畸變、頻率偏移時，儀器使用平均值電壓進行電壓和頻率的校正計算，得出校正后的變壓器空載損耗，空載電流百分值；對大型電力變壓器進行負載損耗試驗時，因附加損耗（雜散損耗）所占比重較大，按照標準規定，對變壓器的電阻損耗和附加損耗分別進行換算，如在負載試驗前置入測試繞組對的直流電阻進行電阻損耗計算，便于通過負載損耗扣減電阻損耗得到變壓器的附加損耗（雜散損耗），并自動將試驗結果換算至變壓器額定電流和標準溫度條件下。
儀器滿足對獨立繞組、自耦繞組及不同容量比（100％容量、50％容量、30％容量）的變壓器按照GB 1094.1-2003 《電力變壓器 第1部分 總則》、JB/T 501-91 《電力變壓器試驗導則》、GB/T 15164-94 《油浸式電力變壓器負載導則》等規定進行負載損耗和阻抗電壓的計算。即負載損耗按照變壓器繞組對實際容量計算，阻抗電壓按照變壓器最大容量計算。

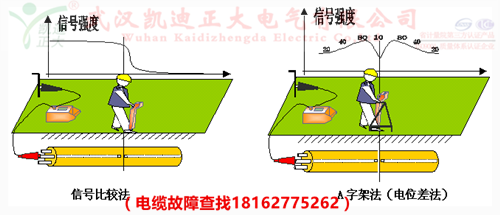

凱迪電力公司是一家致力于電氣設備的研發與制造的大型企業，公司專業制造生產各種電纜故障檢測儀器。有電纜故障測試系統、電纜尋跡及故障定位儀、電纜識別儀、高壓電纜安全刺扎器、輸電線路故障距離測試儀等。精確定點歡迎咨詢24小時聯系電話：181 6277 5262李旭158 2726 3478王志龍。
