電纜儀器組成-電纜故障檢測中心

發布日期：2016-05-05 00:00 點擊：

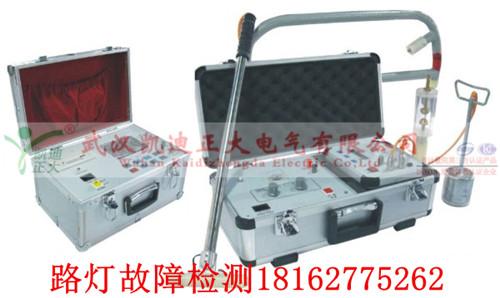

智能性電纜故障探測儀，如武漢凱迪正大電氣有限公司的KD-216系列電纜故障探測儀，一般由四大部分組成：一是電纜故障測距儀（閃測儀），能在幾分鐘內測量出故障點大概位置，正負誤差在三米之內。二是電纜路徑探測儀，能方便準確地找出地埋線確切敷設位置，查找誤差±0．1米。三是電纜故障定點儀，能在故障粗測后，與高壓脈沖電源配合，準確地找到故障點位置，定點誤差一般在±0．2米之內。四是一體化高壓信號發生器，能夠給故障電線施加幾千伏，最高至一萬伏高壓脈沖，迫使故障間點瞬時擊穿，產生沖擊波，以便在地面上精確定點。各部分工作原理簡介：

1、故障點測距儀（閃測儀）：根據脈沖反射法原理，給故障電線施加一脈沖信號，該信號波傳輸到故障點后，因阻抗不匹配而返回測試端。根據發射波及發射波之間的時間差，就能快速確定故障點大概位置。針對不同故障，施加脈沖波，有低壓脈沖波和高壓脈沖波之分。該儀器適用測斷線、短路、髙低阻接地等各種故障。

2、路徑儀：給故障電線施加一固定頻率交流信號，用專用接收機接收，利用電線上方不同區域具有不同的磁場接收效果這一特點，可迅速找到故障電線埋設位置。

3、定點儀：當給故障電線施加高壓脈沖時，大能量的高壓脈沖瞬時釋放，在故障點處閃絡放電，形成電流沖擊，產生地震波及電磁波。定點儀利用特制的聲磁傳感器接收，可準確地找到故障點。

4、一體化高壓脈沖電源：一般由調壓器、高壓變壓器、高壓硅堆、高壓脈沖電容器、放電間隙、高壓放電棒等組成。能夠輸出1萬伏直流負高壓，經放電間隙后給故障電線施加固定頻率的瞬時高壓脈沖。經過大量實踐，低壓電纜或低壓電線，在有故障點放電通路情況下，給其施加一萬伏以內高壓脈沖，因脈沖持續時間極短，一般不會損傷電線絕緣，或者對電線絕緣損傷極小。凱迪電力公司主要業務：便攜式電纜故障測試儀、低壓電纜故障檢測儀、電纜故障探測儀、路燈線路故障檢測、高壓電纜故障、電纜故障檢測、電纜故障查找、電纜故障定位、電纜探傷、電纜維修歡迎咨詢24小時聯系電話：181 6277 5262李旭158 2726 3478王志龍。
