電纜故障探測有哪些普遍應用的方法

發布日期：2016-05-05 00:00 點擊：

電纜故障探測儀廣泛適用于35KV及以下各種規格電力電纜的開路、短路、高阻泄漏及高阻閃絡性故障的測試；也可用于高頻同軸電纜及市話電纜的開路斷線、低阻混線故障的檢測。整套儀器相互配合使用，就可快速確定故障的性質、故障點至測試端的距離、精確定位故障點，尋查地埋電纜的路徑走向及深度，檢測不明介質電纜的傳輸速度、整條電纜的全長及接頭位置、鑒別數條電纜之中的唯一故障電纜。

1、電纜故障性質地判斷，電纜故障主要分主絕緣故障和超高壓外護套故障，作為主絕緣故障主要有低阻接地故障、開路故障、泄漏性高阻故障以及閃絡性高阻故障。首先采用接地絕緣表或者萬用表，以及采用做試驗的方式判斷出故障性質，再采用電纜故障測距儀測距離。如果是低阻接地或者開路故障，就直接用電纜故障探測距儀的低壓脈沖法來測量距離；如果是閃絡性高阻故障將采用直閃法進行測試故障距離，如果故障性質為泄漏性高阻一般采用高壓沖擊放電的方法來測距離。

2、查找路徑（如果路徑清楚這一步可以省掉）。在查找路徑時，要給電纜加一交流信號（路徑信號發生器），利用電磁感應原理，再用接收機接收這個信號，沿著有信號的路徑走一遍，就確定了電纜的路徑。

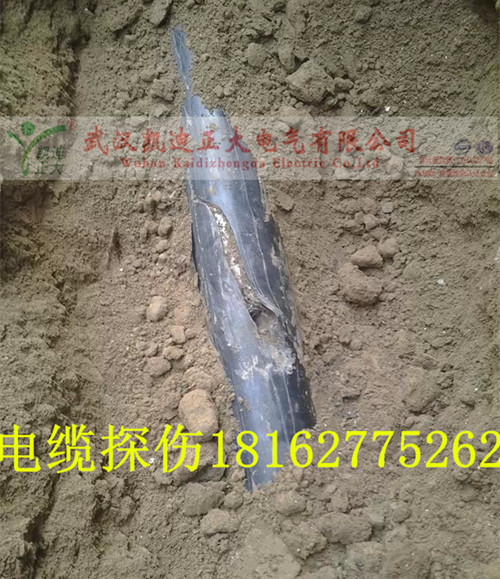

3、根據測出的距離來精確定位。其依據是利用故障點閃絡放電產生的聲波來精確定位，當從電纜故障定點儀的耳機聽到聲音最大的地方時，也就是找到了故障點的位置，這需要有豐富的故障查找經驗才能分析出來。


KD-216A電纜故障探測儀具有高速信號處理、實現高智能化，大屏幕背光顯示、清晰度高，中文漢顯菜單提示操作，簡單好用，雙通道、雙蹤顯示波形，可平移疊加，內藏打印機，方便現場波形數據打印，交直流兩用，功耗低等等特點。海底電纜故障探測診斷、高壓電纜故障探測診、電纜狀態檢修、路徑定位查找歡迎咨詢24小時聯系電話：181 6277 5262李旭158 2726 3478王志龍。
