高壓開關柜試驗規程-工頻耐壓試驗裝置

發布日期：2016-06-03 00:00 點擊：

高壓開關柜試驗規程GB3906誰知道？開關柜型式試驗、開關柜有哪些型號？電動機試驗項目有哪些？高壓開關柜的試驗項目，及數據列表誰可以提供下？

答：高壓開關柜試驗項目分型式試驗和出廠試驗，具體要求的項目名稱不同。而數據列表要根據高壓開關柜的具體型號規格然后才可以對每一個試驗項目來定具體參數。型式試驗的項目包括： a) 絕緣水平試驗； b) 溫升強制的型式試驗：絕緣：工頻耐壓試驗，雷電沖擊試驗動熱穩定試驗開斷試驗機械壽命試驗 IP等級測試燃弧試驗溫升試驗具體參考GB3906高壓開關運行前，一般要進行耐壓試驗、檢查絕緣是否符合要求；繼保要做過流傳動、速斷傳動，確認在規定的環境下準確跳閘；還要進行接地實驗，確認在接地電流達到規定值時，準確報警；還要檢查安全防護的各部機電聯鎖。

1.KDGK-F機械特性測試儀，用來檢測開關的機械動作、分閘合閘時間、彈跳動作時間等；

2.二次回路工頻耐壓試驗裝置（0～5kV）KDYD2671耐壓測試儀，檢測低壓電器的絕緣性能，檢測低壓電器劣化狀態；

3.KDJB繼電保護綜合試驗臺，檢測繼電保護預試，送電保護裝置的性能參數。

4.回路電阻測試儀KDHL-100開關接觸電阻值，焊接點的電阻，銅牌的電阻值；

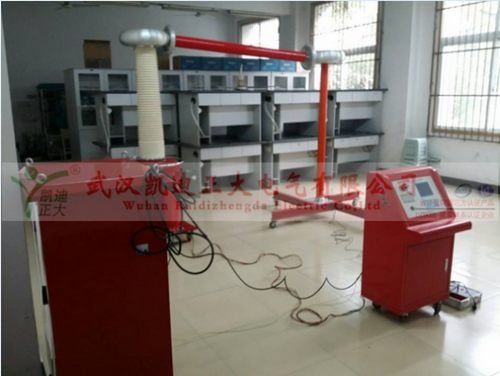

5.KDYDJ工頻耐壓試驗裝置（0～100kV）35KV以下的開關柜及母線的耐壓試驗，YDJ-6KVA50KV油浸式試驗變壓器加調壓器做10KV開關柜耐壓4.2萬耐壓試驗；

6.微水檢測儀（高壓充氣柜用）KDWS-24高精度SF6露點儀主要檢測六氟化硫氣體的含水分量，氣體是否符合使用，絕緣效果是否達標；

7.局部放電檢測儀KDJF-202主要檢測安裝調試完成的開關柜的局放測試；

8.SF6氣體檢漏儀（高壓充氣柜用）檢測充氣柜中是否存在泄漏現象，做好提前預防；

9.KD305絕緣電阻測試儀，檢測電氣絕緣組織性能；

10.KDSL-1000A大電流發生器又稱升流器，用來檢測開關的過流保護功能，斷路器動作特性是否保護特性是否合格；

11.KDSF-10KVA三倍頻發生器，檢測變壓器感應耐壓試驗，互感器的特性試驗；

12.KDGK-II高低壓開關柜通電試驗臺又稱多功能調試試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。
