便攜式直流高壓發生器-放電棒的使用

發布日期：2016-07-02 00:00 點擊：

試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書一點接地。選擇便攜式直流高壓發生器做以下試驗時：智能型直流高壓發生器、直流高壓發生器、氧化鋅避雷器直流參數測試儀、電纜分段耐壓試驗、自動耐壓試驗、查看耐壓實驗記錄、凱迪電力時間調整必須使用高壓放電棒對被試品放電，要求如下：

對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離高空氣間隙開始游離放電．有嘶嘶聲：當無聲音時可用隨電棒放電，最后直接接上地線放電。

1、專用放電棒不得直接接觸及高壓直流放電，應保持一段距離，待放電棒尖端初產生電暈放電，被試品上電壓逐步下降20%試驗電壓時，再將放電棒觸及微安表外殼放電。最后將放電棒接地端地線直接掛在被試品上。

2、特別注意不準將地線直接在高壓微安表外殼上直接放電，以免強大的沖擊放電電流引起高壓微安表?yè)p壞。

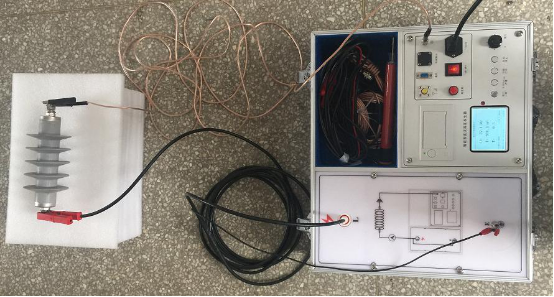

3、避雷器放電計數器檢測儀：主要用于10KV以上的高壓避雷器的計數器的動作情況，其工作原理主要是標準沖擊電流法:將沖擊電流發生器發生的8/20μs、100A的沖擊電流波作用于動作計數器連續測試3～5次，每次應正常動作，每次時間間隔不少于30s。

4、直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人造成傷害。

5、電纜試品試驗時必須使用限流電阻！其它試品時不需要限流電阻！

6、自動測試時要注意電壓電流，如遇特殊情況停止按鍵：長按停止鍵或直接關閉電源
