國網冀北唐山供電公司2016年串聯諧振裝置購置技術規范
發布日期：2016-07-25 00:00 點擊：
斷路器斷口耐壓試驗裝置滿足35kV及以下電壓等級變壓器、開關、互感器等設備的交流耐壓試驗；500m 35kV（300mm2）交聯電纜的交流耐壓試驗；1500m 10kV（300mm2）交聯電纜的交流耐壓試驗。
斷路器斷口耐壓試驗裝置的技術參數應符合表1的要求。武漢凱迪正大電氣有限公司需提供省級及以上國家授權檢定機構出具的檢測報告，有有效期的按有效期執行，無有效期的按三年執行，代理商應出具國家認可的檢定機構出具的證書，還應出具國內相應檢定機構的報告；應出具質量體系認證證書。
1、制造廠（商）武漢凱迪正大電氣有限公司
2、產品型號規格：KDXZ-216KVA108KV
3、電源輸入AC:220±10%
4、電源輸入頻率50Hz；試驗頻率范圍30～300Hz
5、輸出電壓0～100kV；最大高壓輸出電流：27kV/3A
6、輸出功率81kVA；輸出波形：正弦波
7、輸出電壓穩定度≤1.0頻率調節分辨率≤0.01
8、輸出電壓諧波因數≤5.0波形畸變率波形畸變率≤1.0
9、電壓準確度1.0%工作時間額定負載下，連續工作時間60min
10、品質因數Q≥30；絕緣水平1.2倍額定電壓下耐壓1min
11、變頻電源額定容量5kW（kVA)
12、工作電源220±10%；輸出電壓0～250V
13、絕緣水平：輸入、輸出端子對地（或外殼）≥2kV/AC/1min
14、允許運行時間：額定負載下，連續工作時間60min；允許溫升65K
15、勵磁變壓器額定容量：5kVA；輸入電壓250V
16、輸出電壓600V/900V/1800V/2700V/3600V/5000V
17、結構形式:干式；絕緣水平：低壓繞組對地：2kV/1min高壓繞組要求：1.2Un/1min
18、允許運行時間額定負載下，連續工作時間60min
19、電壓比與標稱值相比≤5；溫升干式≤60K
20、高壓串聯電抗器3節；單節額定容量27kVA
21、單節額定電壓：27kV
22、單節額定電感量130H2％；絕緣水平1.2Un/1min
23、允許運行時間額定負載下運行60min
24、電抗器電感量與額定值偏差≤5.0；電抗器溫升干式≤60K
25、電抗器組合形式可串聯可并聯
26、分壓器1節；額定電壓100kV； 額定電容量：2000pF
27、測量誤差≤1.0；分壓比1000:1；電容量偏差≤5.0
28、補償電容器1節；額定電壓60kV；22kv
29、額定電容量：3300pF（60kV使用）；10000pF（20kV使用）
30、滿足35kV及以下電壓等級變壓器、開關、互感器等設備的交流耐壓試驗；500m 35kV（300mm2）交聯電纜的交流耐壓試驗；1500m 10kV（300mm2）交聯電纜的交流耐壓試驗。

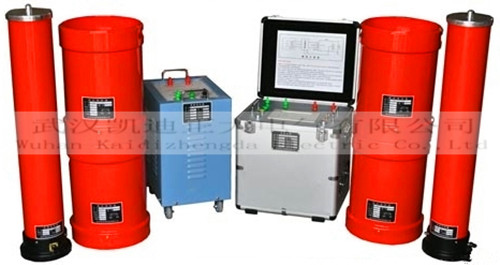

串聯諧振耐壓試驗裝置設備組成：5kW變頻電源、5kVA勵磁變壓器、27kV/1A高壓電抗器、100kV電容分壓器、60kV補償電容、附件1套、儀器使用說明書、合格證、出廠調試報告
