高壓開關柜出廠前需要做什么實驗，怎么做？
發布日期：2016-08-03 00:00 點擊：
高壓開關柜出廠前需要做什么實驗，怎么做，越詳細越好！比如做耐壓實驗，怎么接線！小弟感激不盡！做實驗的時候需要把電流互感器短路，把避雷器斷開嗎?請有經驗的大俠幫我排除下困難，我急求！！！
答：高壓柜內的設備如斷路器互感器等應為經過試驗的合格產品。對于高壓柜整體要測量絕緣電阻和交流耐壓試驗。測量時分相進行，做A相絕緣電阻測試時B、C相接地，做B相試驗時A、C相接地，做C相試驗時B、C相接地。耐壓試驗接線相同都是在被試相和地（即開關柜外殼的接地螺栓）之間進行。耐壓試驗標準10KV為耐壓42KV一分鐘無異常為合格。避雷器當然不參加耐壓試驗了。
用搖表測變壓器、母線、開關、電纜絕緣電阻步驟
1、由兩人進行操作，戴絕緣手套
2、選擇適當量程（對于５００V及以下的線路或電氣設備，應使用５００V或１０００V的搖表。對于５００V以上的線路或電氣設備，應使用１０００V或２５００V的搖表）
3、接線：G屏蔽線，L被測相，E接地
4、校表：搖動搖表開路為∞，短接為零
5、斷開所接電源，驗電（在什么地方驗電就在什么地方測絕緣）
6、測量時搖動搖表手柄的速度均勻１２０r／min；保持穩定轉速１min后讀數（以便躲開吸收電流的影響）
測量A、B、C三相相間絕緣電阻，A、B、C相對地絕緣電阻
變壓器相間絕緣電阻均為零，對地6kv不小于100兆歐 0.4KV不小于300兆歐
母線相間及對地絕緣電阻6kv不小于6兆歐，0.4KV不小于0.5兆歐
電纜相間及對地絕緣電阻6kv不小于400兆歐，0.4KV不小于200兆歐
測絕緣開關柜后下柜內、前柜門內進行 ( 一般各廠都規定在后下柜門測絕緣，斷開控制電源開關）
7、測試完先拆線，后停止搖動搖表。（以防止容性電氣設備向搖表反充電導致搖表損壞）
8、放電。將測量時使用的地線從搖表上取下來與被測設備短接一下
1.KDGK-F機械特性測試儀，用來檢測開關的機械動作、分閘合閘時間、彈跳動作時間等；
2.二次回路工頻耐壓試驗裝置（0～5kV）KDYD2671耐壓測試儀，檢測低壓電器的絕緣性能，檢測低壓電器劣化狀態；
3.KDJB繼電保護綜合試驗臺，檢測繼電保護預試，送電保護裝置的性能參數。

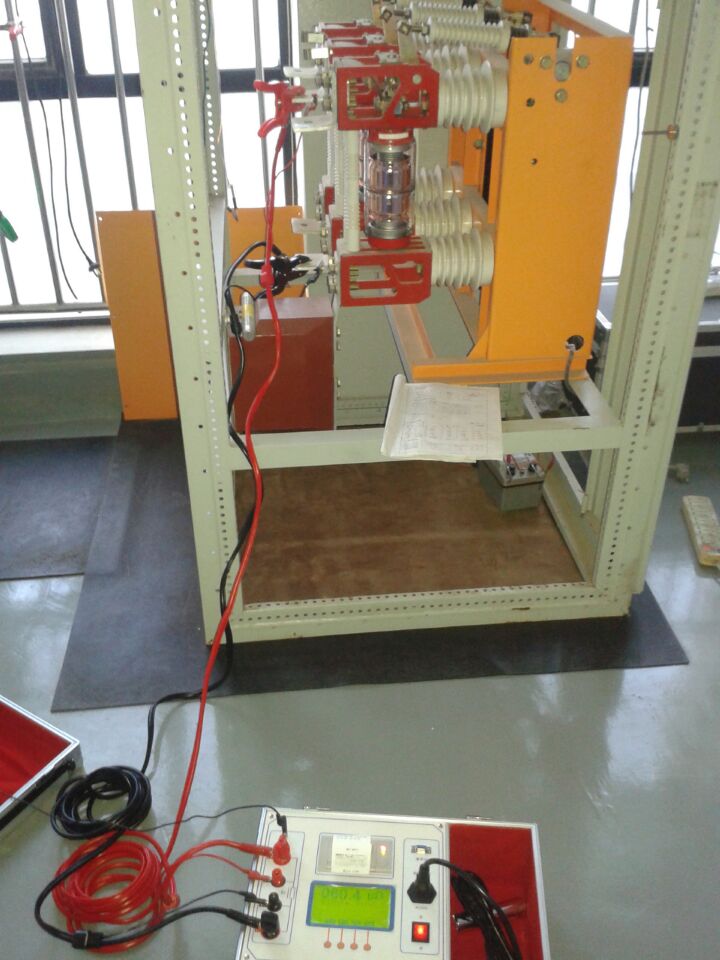

4.回路電阻測試儀KDHL-100開關接觸電阻值，焊接點的電阻，銅牌的電阻值；
5.KDYDJ工頻耐壓試驗裝置（0～100kV）35KV以下的開關柜及母線的耐壓試驗，YDJ-6KVA50KV油浸式試驗變壓器加調壓器做10KV開關柜耐壓4.2萬耐壓試驗；
6.微水檢測儀（高壓充氣柜用）KDWS-24高精度SF6露點儀主要檢測六氟化硫氣體的含水分量，氣體是否符合使用，絕緣效果是否達標；
7.局部放電檢測儀KDJF-202主要檢測安裝調試完成的開關柜的局放測試；
8.SF6氣體檢漏儀（高壓充氣柜用）檢測充氣柜中是否存在泄漏現象，做好提前預防；
9.KD305絕緣電阻測試儀，檢測電氣絕緣組織性能；
10.KDSL-1000A大電流發生器又稱升流器，用來檢測開關的過流保護功能，斷路器動作特性是否保護特性是否合格；
11.KDSF-10KVA三倍頻發生器，檢測變壓器感應耐壓試驗，互感器的特性試驗；
12.KDGK-II高低壓開關柜通電試驗臺又稱多功能調試試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。
