電力系統核對相序是經常性的工作-有線核相器
發布日期：2016-08-09 00:00 點擊：
一、有線高壓核相器概述：
電力系統核對相序是經常性的工作，傳統的核相方法是采用電壓互感器。這種方法設備笨重，很不方便。武漢凱迪正大電氣有限公司推出的HX-85系列高壓核相器，使高壓核相這項危險性較大的且又必不可少的工作安全可靠。絕緣桿分為兩部分，兩桿之間由螺口連接，上部為電阻桿，內部有串聯高壓電阻，用做限流電阻，下桿為絕緣操作桿，絕緣耐壓程度高高，能保證人身安全。微安表指示被測兩相之間的電流，電流指示有較大偏移為異相；有較小偏移接近于零即為同相。指針指示結構簡單，結果一目了然。鋁合金盒包裝，攜帶方便，是電力檢修、施工必不可少的工具。
二、有線高壓核相器使用方法：假設符合并聯條件的兩條線路，如圖所示：甲棒觸鉤接A，乙棒觸鉤依次接a、b、c，若微安表頭指示零或接近零，則為同相。依次類推，測出B、C的同相相位，相位相同可以并聯。
三、有線高壓核相器操作步驟
1.現場工作不能少于兩人，兩人分別操縱甲棒和乙棒。甲棒上安裝微安表頭，操作甲棒的為監測人。
2.選擇好方便操作的測量點，將甲棒和乙棒分別接地（0.4KV不用接地），并按圖所示將測量線從測量棒連接到微安表上。將甲棒和乙棒觸鉤搭在同一相高壓線上，微安表顯示為零；甲棒不動，乙棒搭在另一相上，指針有較大偏轉，則核相器工作正常，可以正確核相。否則檢查原因消缺后才可核相。
3.監測人發口令的順序：甲棒觸鉤搭A：乙棒觸鉤搭a 記錄微安表的指示值
乙棒觸鉤搭b 記錄微安表的指示值
乙棒觸鉤搭c 記錄微安表的指示值
甲棒觸鉤搭B：乙棒觸鉤搭a 記錄微安表的指示值
乙棒觸鉤搭b 記錄微安表的指示值
乙棒觸鉤搭c 記錄微安表的指示值
甲棒觸鉤搭C：乙棒觸鉤搭a 記錄微安表的指示值
乙棒觸鉤搭b 記錄微安表的指示值
乙棒觸鉤搭c 記錄微安表的指示值
測完后，命令甲棒與乙棒撤離高壓線，檢查記錄值，指示值接近零或為零則為同相。
四、有線高壓核相器注意事項
1.高壓核相器甲棒與乙棒應分別接地。工作中某棒接地線脫落，應停止工作，連接好再進行測量。
2.脫落一根地線時，由于兩棒經測量線連接，手握部分電位仍為“零”。但微安表顯示混亂。如兩棒接地線都脫落，則微安表部分有可能出現高壓危機人身安全的高電位，微安表與手握部分有絕緣棒絕緣保護，不會影響人身安全，但測量時手握部分不能靠近微安表，正確的手握部分應是絕緣棒的最下端。兩棒必須接地。
3.不用時，高壓核相器應放置在干燥的地方。
4.定相的兩側應有公共點。如35KV電力系統公共點都已接地或經消弧線圈接地；10KV電力系統母排電壓互感器中心點接地。
5.嚴禁主變（降壓次級）出線端口完全開路狀態下投入，否則危機主變安全。這種狀態下也危及人身安全。這種情況工作人員也經常忽略。
6.同相時，微安表指示應為零，但實際工作中微安表指示往往接近零。主要是因為兩臺主變一臺帶載運行，另一臺空載運行或網絡線兩端電壓不等所致。情況實屬正常。

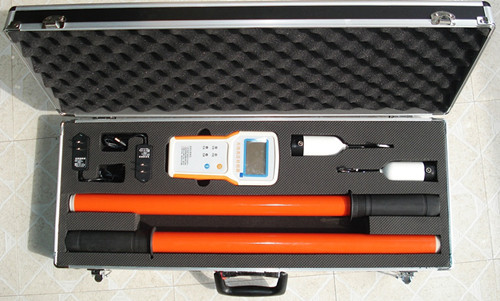

五、有線高壓核相器產品清單：紅黑測試線各2根（0.4KV只有2根紅線）接扣絕緣棒2根，測量電阻桿2根。微安表1個、使用說明書1本
