變壓器短路阻抗測試儀功用特點
發布日期：2016-08-11 00:00 點擊：
產品簡介
低電壓短路阻抗丈量是變壓器慣例試驗項目中的根本項目，經過對比變壓器遭到短路電流的沖擊前后測得的短路阻抗值，可以開始估量繞組變形程度。低電壓短路阻抗試驗是判定運轉中變壓器遭到短路電流的沖擊，或變壓器在運送和安裝時遭到機械力撞擊后，查看其繞組是否變形的最直接辦法，它關于判別變壓器能否投入運轉具有重要的含義，也是判別變壓器是否請求進行崩潰查看的根據之一。

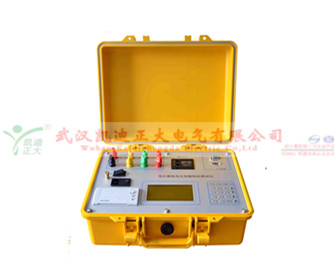

TPDZC-A 變壓器短路阻抗測驗儀是拓普電氣研制的用于現場和試驗室條件下對變壓器進行低電壓短路阻抗丈量的儀器，該儀器體積小，重量輕。儀器內部選用電壓電流同步溝通采樣及數字信號處理技術，丈量數據精確。關于三相變壓器，儀器可選用三相一起測驗和分相測驗的辦法對變壓器進行測驗：三相一起測驗選用三相電源，可直接丈量出三相參數；分相測驗選用單相電源，順次丈量對應相后，主動折算出三相參數。關于單相變壓器，儀器具有單相變壓器測驗功用，可直接測驗其阻抗參數。儀器內置不掉電存儲器，可長時刻存儲丈量數據，儀器自帶打印機，大屏幕液晶顯現，悉數中文菜單及操作提示，操作簡略直觀。
功用特點
1、短路阻抗的丈量
用于高壓絕緣電阻測試儀試驗，可在同一屏幕下三相或單相顯現丈量電壓、電流、有功功率、阻抗值、阻抗電壓百分比、電抗值、漏感值等參數。
2、空載損耗的丈量
儀器顯現三相電壓、三相電流、三相功率，儀器顯現施加電源波形的畸變率，并計算出變壓器的空載電流百分比和空載損耗。
3、負載損耗的丈量
顯現三相電壓、三相電流、三相功率，主動計算出變壓器的阻抗電壓百分比，折算到額外溫度、額外電流下的負載損耗，儀器帶有頻率折算功用，可以在較寬頻率規模內精確丈量。
4、分相丈量
用于查看三相變壓器單相繞組的缺點或現場無三相電源的情況。分相測驗選用單相電源，分別丈量出每一個單相數據后，可主動折算成三相的參數。
5、零序阻抗的丈量
零序阻抗的丈量適用于高壓側星形接線帶中性點的變壓器，儀器可記載零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
6、儀器具有諧波分析功用，可丈量屢次諧波的富含率及總畸變率，并帶有原始波形及柱狀圖顯現。
7、儀器選用大屏幕液晶顯現，可在同一屏幕顯現三相電壓、三相電流、三相功率、三相阻抗值、三相阻抗電壓百分比、三相電抗值、三相漏感值、三相均勻電壓、均勻電流、三相總功率和有關數據。儀器選用中文菜單，中文提示，操作簡略。
8、儀器備有U盤接口，可隨時將儀器內存儲的數據導入U盤，儀器測驗時可直接存入U盤。
9、內置存儲器，掉電不丟掉，儀器可存儲400組數據。
10、該變壓器短路阻抗測驗儀自帶打印機，可打印測驗數據， 也可打印內存閱讀數據。
11、具有持久日歷、時鐘功用，可進行時刻校準。
技術參數
1、根本丈量精度：電壓、電流：±（讀數×0.2%+2字）
功率（0.2≤cosφ≤1）：±（讀數×1.0% +2字）
2、電壓丈量規模：AC 50V ～850V
3、電流丈量規模：AC 0.5A～100A
4、工 作 溫 度：-10～40℃
5、存 儲 溫 度：-20～50℃
5、環 境 濕 度：10%～85%
