移動式二次回路多點接地定位測試儀設備實現的主要功能要求
發布日期：2016-08-11 00:00 點擊：

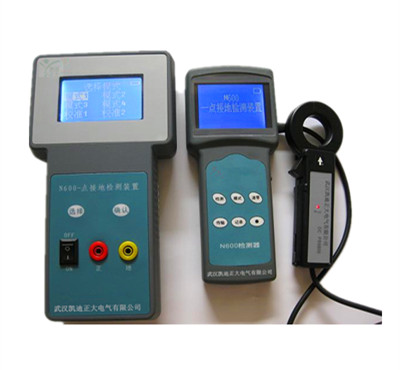

KDN600移動式二次回路多點接地定位測試儀用于現場電壓互感器二次回路N600電流測試時，快速判斷電壓互感器二次回路是否存在多點接地故障，并準確識別哪一組電壓互感器二次回路存在多點接地。
設備具備以下功能特點：
（1）能夠自動準確檢測二次電壓回路是否發生多點接地情況并發出告警；
（2）具有測試和自動記錄N600電流的功能，存儲條數不應少于50條，并具備USB輸出接口；
（3）能夠自動計算出接地點的接地電阻；
（4）具有接地點定位功能，通過信號發生裝置與檢測器配合作用可以查找出接地回路及其具體位置；
（5）信號發生器接入系統的位置不受接地故障點距離的限制；
（6）對原工作回路不產生任何影響；
（7）良好的抗干擾性、穩定性。
設備的技術參數指標要求
技術特點
（1）采用高精度開口雙鐵芯多繞組傳感單元（分辨率不大于0.01mA）
（2）采用微電流多次諧波開口CT檢測技術
（3）測試定位采用N600接地回路本身的交流電流，不向系統注入任何信號
（4）不需解開N600接地線
（5）采用非接觸式測量技術
KDN600二次回路多點接地定位測試儀原理特點：系統檢測器的工作原理：系統自動檢測公共回路N線電流值、公共回路對地阻抗、其他回路對地阻抗，通過改變雙鐵芯多繞組互感器輸出負載阻抗可以自動判斷并顯示公共回路是屬于一點接地還是多點接地。
饋線探測器工作原理：故障檢測器通過鉗表檢測各回路對地絕緣漏電流，并顯示接地回路的接地情況，判斷出接地故障回路，并計算接地回路阻抗大小。
KDN600移動式二次回路多點接地定位測試儀技術性能指標
1、N600電流測量分辨率：0.01mA；量程：0～200 mA；精度：±2%
2、對地電阻測量：分辨率：0.1 Ω；量程: 0～100 Ω；精度:±10%
3、抗對地分布電容值：對地電容單支路≤5uF，系統對地總電容≤100uF
4、環境溫度-10℃～+50℃
5、相對濕度≤95%
6、總質量≤2.5kg
N600移動式二次回路多點接地定位測試儀設備使用技術條件要求
海拔高度：≤2000m
環境溫度：0℃～45℃
相對環境濕度：≤85%
大氣壓力：86kpa～106kpa
環境磁場：<400A/m
KDN600設備的供貨范圍要求：移動式二次回路多點接地定位測試儀1臺，便攜式包裝箱1個，測試線及其他必要的附件
