N600便攜式公共回路多點接地故障查找儀檢測技巧

發布日期：2016-08-11 00:00 點擊：

在電力系統中，公共回路對保障系統安全運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的安全，《電力作業現場安全規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電站公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣或老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。

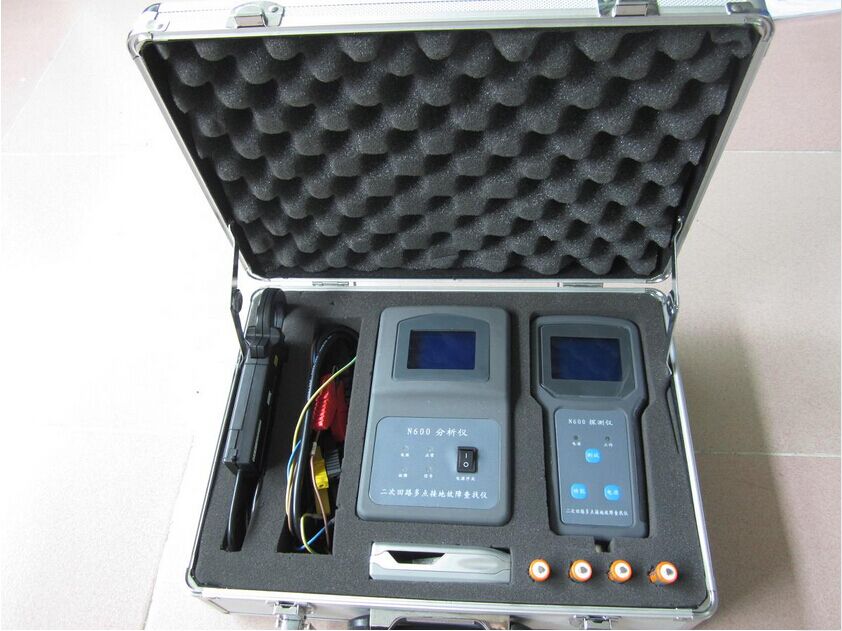

KDN600配備高精度鉗表，通過對N線電流的監測及對公共回路、其他回路的監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。

1、多條地線一起檢測提高檢測效率

答：將鉗表鉗在一扎地線電纜上（注：鉗表口必須能完全閉合），如果檢測出單點接地，說明被檢測的這扎地線電纜都沒有多點接地故障；如果通過檢測判斷該扎線纜存在多點接地故障，說明被檢測的這扎電纜中有一條或多條地線有多點接地故障，必須將該扎電纜分開檢測。

2、分析儀接入點說明

答：分析儀的紅色夾接N600接地線的一端,分析儀的黑色夾接N600接地線接地點一端,可通過將接地線一端接地遠離N600接地點處的同一地平面來提高檢測精度.

3、多點接地點方向的判定：

答：多點接地點方向的判定是由卡線時鉗表箭頭的方向與探測儀所顯示的箭頭方向共同決定：以鉗表箭頭方向為參考方向，在檢測時，鉗表方向不變，當探測儀顯示的箭頭方向向下，說明多點接地點方向與鉗表箭頭方向是相反方向；當探測儀顯示的箭頭方向向上，說明多點接地點方向與鉗表箭頭方向是相同方向。

公共回路N線多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。
