工頻耐壓試驗系統技術條件

您的當前位置：首頁 - 新聞中心 - 行業新聞

清遠供電局購置變電高試專業試驗變壓器（50kV/6kVA）3臺、清遠供電局購置變電高試專業試驗變壓器（100kV10kVA）1臺項目；責任單位：變電管理所1 工頻高壓試驗變壓器 50kV/6kVA，詳見《高試專業變壓器技術規范書》臺 3

2 工頻高壓試驗變壓器 100kV/10kVA，詳見《高試專業變壓器技術規范書》臺 1

1. 工頻電壓系統組成系統由：試驗變壓器、感應式調壓器、控制臺、電容分壓器、放電棒組成，系統采用組合形式。

2. 系統主要技術指標

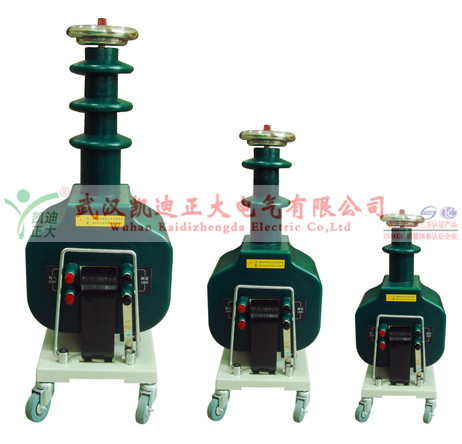

2.1 試驗變壓器：鐵殼式試驗變壓器在本系統中作為主機，由它產生系統高電壓。

技術參數：額定容量：250kVA；額定輸入/輸出電壓：600V/35kV,5kV；額定輸入/輸出電流：416A/7A, 30A

2.2 感應式調壓器：調壓器在本系統中給試驗變壓器提供從20V起至額定值的可變交流輸入電壓，具有零電壓輸出，電動控制，上下極限位置停止，零位啟動等功能。

技術參數：額定容量：250kVA；額定輸入/輸出電壓：380V/20650V；額定輸入/輸出電流：658A/0385A；

2.3 控制臺：控制臺在本系統中起控制、測量和保護作用，主要功能如下：

（1）控制臺在本系統中起控制、測量和保護作用，具有升降電壓，零位合閘，過流保護，跳閘后自動降回零位，上下極限位置自動停止等功能。

（2）電壓、電流數字表顯示，電壓測量精度3%；與控制臺表計結合使用，并且按照IEC60060-1的要求在10%-100%額定電壓范圍內滿足此測量精度）

（3）可手動升壓，也可自動升壓；試驗電壓和過流動作值可設定。

（4）具有零啟動、門連鎖功能。

2.4 電容分壓器：電容分壓器在本系統中，作為高壓測量裝置，測量系統的高壓輸出。額定電壓：35kV。測量精度：±3%（與控制臺表計結合使用）

2.5其他：具備燒穿試驗功能。
