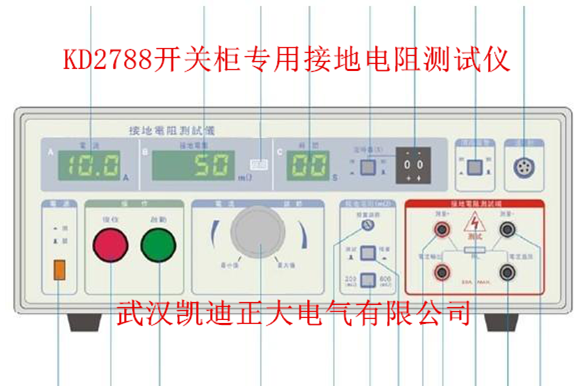

KD2788開關柜專用接地電阻測試儀操作步驟
發布日期：2016-09-14 00:00 點擊：
KD2788開關柜專用接地電阻測試儀注意：操作人員必須熟悉該儀器的操作方可使用；在整個測試過程中，不能隨意調節其他按鈕；測試電流需大于 5A才能報警；測試完畢后，儀器須處于復位停止狀態，方可取下地線；為保證測試穩定，建議使用交流穩壓電源。
1、連接測試線：本儀器配備一付四線制的測量線，一組粗線接電流端，另一組較細線接電阻測量端。
2、接通電源，打開電源開關，顯示數碼管亮；
3、設定電阻測試所需值；按下預置開關；選擇所需電阻范圍檔；彈出為 200mΩ檔，按下為 600mΩ檔；將電阻報警值調節電位器逆時針旋至最小；預置開關恢復常態；e) 將測試線兩組夾子端短路；
4、手動測試：將定時開關置為關狀態，按下“啟動”鈕，測試燈亮，將電流調節鈕旋到需要的指示值；將預置開關置于“預置”態，調節電阻報警值調節電位器，設置報警電阻值；按下“復位”鍵，切斷電流輸出，同時將“電流調節”旋鈕旋至最小；將測試夾分開，分別接到被測物的測試點上。按下“啟動”鍵，“測試燈”亮，調節“電流輸出”旋鈕至所需的電流值，然后可讀顯示的電阻值讀數，如果被測物體超過規定設定電阻值，則儀器自動蜂鳴器報警、超漏指示燈亮，此時被測物為不合格，按下復位鍵，即可消除報警聲；電流輸出中斷。將測物夾從被測物上取下。準備下次測試。
5、定時測試：定時開關置為開狀態，調整時間編碼器數值，設定所需測試時間值；按下啟動鈕，將電流調到所需輸出值；此時計時器也開始倒計時計數。以下同手動操作 b)、c)、d)步驟。
6、本儀器具有開路報警選擇功能，按下報警按鍵，若接地回路開路或者測試夾沒夾好，儀器會自動報警，并停止電流輸出。
7、本儀器具有過電流報警功能，當回路電流超過 30A 的時候，儀器會自動報警，蜂鳴器持續報警，超限燈持續亮，并自動切斷回路電流；按下復位鍵，即可消除報警聲；請將“電流調節”旋鈕旋至最小；
KD2788開關柜專用接地電阻測試儀注意事項
1、操作者必須戴絕緣橡皮套，腳下墊絕緣橡皮墊，以防電擊造成生命危險；
2、儀器必須可靠接地；
3、在連接被測體時，必須保證電流輸出“0”及“復位”狀態；
4、測試時，儀器接地端與被測體要可靠相連，嚴禁開路；
5、切勿將輸出地線與交流電源線短路，造成危險；
6、盡可能避免測試回路開路，以防發生意外；
7、測試燈、超限燈、一旦損壞，必須立即更換，以防造成誤判；
8、排出故障前，必須切斷電源；
9、儀器避免陽光正面直射，不要在高溫潮濕多塵的環境中使用或存放；
生產高低壓配電柜出廠檢測項目：絕緣電阻試驗、工頻耐壓試驗、保護電路有效性檢驗、防護等級測試、電氣間隙、外觀檢查、通電檢測等需要采購了武漢凱迪正大電氣有限公司哪些檢測設備？
1、YDJ-20KVA100KV交流耐壓測試儀一套，用于工頻耐壓試驗。
2、KDZR-10A直流電阻測試儀10a的用戶各種10KV以下變壓器的直流電阻值。
3、KD305絕緣電阻測試儀5kv的帶吸收比，用于絕緣電阻試驗。
4、KD2678A接地電阻測試儀電流20A，用于檢測接地線阻值。
5、KDGK-II高低壓通電試驗臺，用戶通電檢測。
6、KDHL-200回路電阻測試儀，電流至少100A接觸電阻合乎請求。
7、BY2671兆歐表，防護等級測試
8、萬用表
