招商局物流集團湖北有限公司電纜故障測試報告
發布日期：2016-09-21 00:00 點擊：
一、測試對象背景
招商局物流集團所用電纜為三相四線380V電纜，其中2條出現故障，曾有多家單位包括兩家電纜故障測試儀生產廠家到現場測試，一直無法解決故障。致使招商局物流集團承受巨大的經濟和運力壓力，從2016年9月初出現故障到我們2016年9月20日到現場測試故障長達20個天月。三相四線380V電纜為導電芯線外加絕緣體再加鋼鎧，沒有半導體層，這類電纜對脈沖波的傳導損失很大，一般的電纜儀無法得到反射波，也就無法進行故障測試。曾有一個電纜儀生產廠家因看不到波形反射，妄下定論，說電纜故障未被擊穿，所以沒有波形。其實這是一種錯誤的認識，不管故障點有沒有擊穿，都是有波形的，只是波形的特性不一樣。
關于故障點未擊穿時的波形可參閱武漢三環線測試報告
二、故障性質類型
三相四線380V電纜出現芯線與鎧裝的絕緣故障仍能送電，只有出現正負兩條電纜之間的絕緣問題甚至短路才視為故障，這時供電系統保護。這兩條電纜出現故障后，電纜本身絕緣有問題，兩條電纜之間也是短路性質的故障。由于有多家單位到現場進行測試，這兩條電纜已被截成4段，仍不能解決故障。在2016年5月20日，我公司接到求助電話，隨即派人員帶著我公司生產的KD-216A筆記本電腦型智能電纜故障檢測儀到現場進行測試，測出3處故障，測試、開挖共用時1天半，很快解決了用戶的電纜故障，得到用戶的高度評價。
三、測試設備
武漢凱迪正大電氣有限公司生產的KD-216A筆記本電腦型智能電纜故障檢測儀、KD-216聲磁同步數顯定點儀、KD-212高精度無聲定點儀、KDYDJ數字式控制箱以及 5kVA交直流試驗變壓器、2μF/30kV脈沖電容等。
四、測試人員
電纜故障檢測中心 李旭、王志龍
招商局物流集團湖北有限公司 劉鑫、陳建國、李工、薛工等
五、測試時間：2016年9月20日
六、測試方法：低壓脈沖測試、高壓沖閃法測試
七、測試接線示意圖參見我公司網上提供的接線參考圖
八、測試波形：（其中一處）
九、測試結果：
這條電纜對鎧裝短路，用低壓脈沖即可看到故障點處的反射，用沖擊高壓可以得到故障點擊穿后的波形，從圖上可以看到高、低壓測試距離都是44.85米。

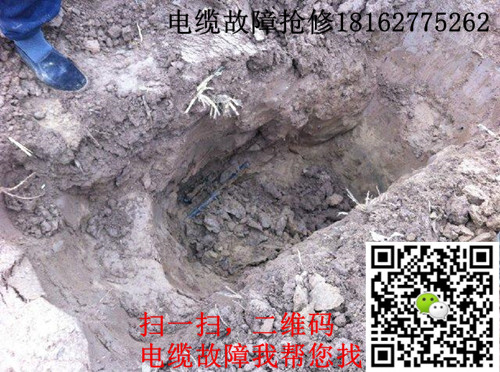

在主機測試得到故障距離以后，用KD-216聲磁同步數顯定點儀找到一個故障點，用KD-212高精度無聲定點儀找到兩個故障點，分別在45米處、65米處、480米處。
