適用于中壓10KV電纜振蕩波局放測試儀購置項目的訂貨
發布日期：2016-09-27 00:00 點擊：
中壓10KV電纜振蕩波局放測試儀執行相關GB、DL等標準，局部放電測量方法符合IEC60270標準：局放激發電源須為連續加壓的高壓電源，測量時要求在同一個測量周期內對重復測量的局放量進行統計，從而去除干擾，增加局放確認度。
一、中壓電纜振蕩波局放測試儀設備需求
1.采用可遠程控制校準儀進行系統校準
2.采用單端或雙端檢測方法對10kV電纜進行局放測量和定位
3.使用低阻尼振蕩波電源進行局放測試
4.可測量局放起始電壓、熄滅電壓、局放水平，并準確定位局放缺陷位置
5.無損測試方法，測試電壓不超過1.7U0
6.通過無線局域網（WLAN）進行操作和數據傳輸，保證人身安全
7.提供10kV電纜振蕩波局放檢測數據管理、分析、統計和絕緣狀態評價等功能
8.便攜式使用，移動方便
二、中壓10KV電纜振蕩波局放測試儀技術參數
1.低阻尼振蕩波電源：頻率50~800Hz
2.測試頻率：50Hz – 800Hz
3.測試電壓：0 – 28kVpeak，最小充電電流10mA
4.測量范圍： 0.05 – 3 μF（約合200m~10kM）
5.局放測量范圍：1pC – 100nC
6.局放定位帶寬：150kHz – 45MHz
7.局放采樣頻率：不小于100MHz
8.局放采樣深度：32MB（最少可記錄300ms數據長度）
9.具備局放自動校準功能
10.局放水平檢測與帶寬：符合國際電工委員會IEC60270標準
11.符合國際標準的耐壓試驗功能
12.同時定位多個局放缺陷的位置，定位精度：1m或電纜長度的1％的較大值
13.自動測量電纜介損tanδ：測量范圍0.1 %~10 %
14.通過無線局域網（WLAN）控制高壓輸出，保證人身安全
15.自動和手動分析功能
16.緊急停機功能和安全控制回路
17..配備模擬軟件，完整地再現現場試驗數據的分析過程
18.配備USB接口，便于數據傳輸和系統軟件升級
19.局放校準儀：1pC – 100nC，配備USB或RS232接口
20.具備測試數據管理、電纜資料數據庫及專家輔助分析系統

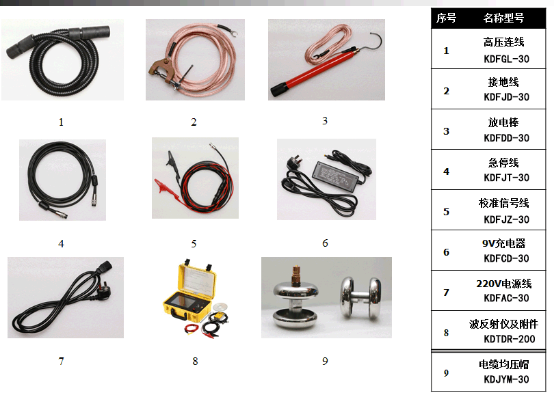

三、中壓10KV電纜振蕩波局放測試儀供貨范圍中壓電纜振蕩波局放測試儀，包括：
1.電纜振蕩波局檢測裝置（包括能完成完整測試功能的相關裝置，如：高壓源、電子開關、局放校準器、分壓器和測量系統等）
2.安全控制裝置
3.測試電纜、電源線和接地線
4.補償電容器和連接電纜
5.筆記本電腦
6.測量和分析軟件
7.接線夾
8.附件包
9.KD-OWTS操作手冊
