YDGT-3/5工頻耐壓試驗臺使用說明書

發布日期：2016-11-13 00:00 點擊：

一、YDGT-3/5工頻耐壓試驗臺概述

YDGT-3/5工頻耐壓試驗臺是新一代工頻耐壓檢測設備，其性能滿足GB/T 1408.1-2000《低壓開關設備和控制設備總則》及GB 7251.1《低壓成套開關和控制設備第一部分：型式試驗和部分型式試驗成套設備》，具有多種功能，可以對被試品進行耐壓試驗、泄漏檢測和絕緣電阻測試。本試驗臺設有高精度的數字式電壓、電流表，數字式泄漏表，數字式絕緣表，聲光報警，時間選擇控制等功能。本試驗臺集試驗變壓器、調壓器及操作控制設備于一體，外形美觀，安裝合理，移動使用方便，廣泛適用于低壓電器、家用電器、絕緣材料的生產廠，也適用于電力部門及科研單位，是一種理想的電性能檢測設備。

二、主要技術特性

1、額定容量：3kVA

　　2、額定輸入電壓；220V、50HZ、AC

　　3、額定輸出電壓：0～5kV連續可調

　　4、試驗電壓波形：正弦波、波形畸變率≤2%

　　5、過流繼電器動作值設定在被試品泄漏電流 mA處

　　6、電壓互感器為：5000V/50V 精度為0.2級

　　7、電壓表準確度：±（0.5%量程±3個字）

　　8、泄漏檢測：0～2000mA

　　9、絕緣電阻測試：0～2000MΩ

　　10、耐壓試驗時間由時間繼電器JS14M-S控制

　　11、在控制線路中，設有“零位保護”裝置，可確保每次輸出電壓的調整由零開始。

　　12、被試品被擊穿或泄漏電流為 mA時，過流繼電器動作，峰鳴器響。

三、試驗臺結構

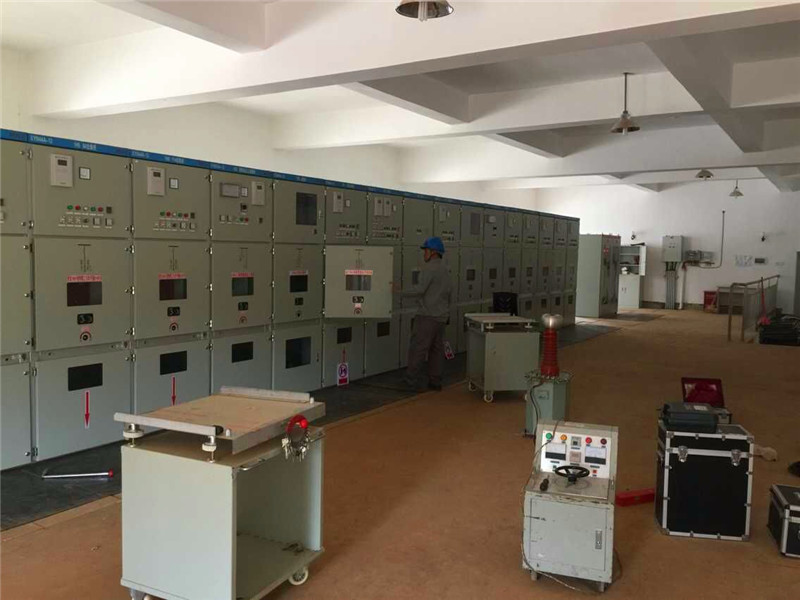

KDYD工頻耐壓試驗臺裝有萬向輪，可任意移動使用。試驗變壓器、電壓互感器、調壓器及控制元件裝于一體內。試驗臺后側裝有活動門，便于檢修。數字式電壓、電流表安裝于面板上，便于用戶檢驗。
