KD7688抗干擾輸電線路絕緣電阻測試裝置引用標準

    GB311.1-1997     高壓輸變電設備的絕緣配合

    GB1408.1-2006    絕緣材料電氣強度試驗方法 第1部分：工頻下試驗

    GB 50150-2006    電氣裝置安裝工程  電氣設備交接試驗標準

    GB/T 4793.1-2007  測量、控制和實驗室用電氣設備的安全要求 第1部分通用要求

    GB/T 6587.1-1986  電子測量儀器  環境試驗總綱

    GB/T 6587.2-1986  電子測量儀器  溫度試驗

    GB/T 6587.3-1986  電子測量儀器  濕度試驗

    GB/T 6587.4-1986  電子測量儀器  振動試驗

    GB/T 6587.5-1986  電子測量儀器  沖擊試驗

    GB/T 6587.6-1986  電子測量儀器  運輸試驗

    GB/T 6587.8-1986  電子測量儀器  電源頻率與電壓試驗

    GB/T 6593-1996    電子測量儀器質量檢驗規則

    GB/T 17626.1-2006 電磁兼容  試驗和測量技術 抗干擾試驗總論

    GB/T 17626.1-2006 電磁兼容  試驗和測量技術 靜電放電抗擾度試驗

    DL/T 1112-2009    交、直流儀表檢驗裝置檢定規程

    DL/T 845.1-2004   電阻測量裝置通用技術條件 第1部分：電子式絕緣電阻表

    DL/T538-2006     高壓帶電顯示裝置

    DL/T 887-2004     桿塔工頻接地電阻測量

    DL/T 474.1-2006   現場絕緣試驗實施導則 第1部分：絕緣電阻、吸收比和極化指數試驗

    DL/T 1126-2009   同塔多回線路帶電作業技術導則

    DL/T 741-2010    架空輸電線路運行規程

    JJG 622-1997     絕緣電阻表（兆歐表）

    JJG 1005-2005   電子式絕緣電阻表

    JJG 690-2003    高絕緣電阻測量儀（高阻計）

    JJF 1024-2006   測量儀器可靠性分析

    Q/CSG 10005-2004  電氣工作票技術規范（線路部分）

    Q/CSG 114002-2011 電力設備預防性試驗規程

KD7688抗干擾輸電線路絕緣電阻測試裝置設備使用環境溫度： -5℃~+40℃；相對濕度: 0~70%；大氣壓力：80kPa～106kPa。

KD7688抗干擾輸電線路絕緣電阻測試裝置設備用途及技術要求

    抗干擾輸電線路絕緣電阻測試裝置主要功能具備抑制工頻、高頻電壓干擾的能力，尤其在輸電線路導線在帶感應電的情況下（同塔多回線路或交叉跨越線路，一回線路帶電運行、另一回停電檢修），能夠安全、有效、方便地進行絕緣電阻測試。

    KD7688抗干擾輸電線路絕緣電阻測試裝置為抑制感應電壓，保證輸電線路的絕緣電阻測試精度和人身安全。抗干擾輸電線路絕緣電阻測試裝置要求使用串聯諧振、并聯諧振組成的混合諧振網絡法，其中，并聯諧振要求設計為工頻高阻、低頻低阻特性；串聯諧振要求設計為工頻低阻，低頻高阻特性。絕緣電阻表通過并聯諧振后可直接測量線路絕緣電阻值。

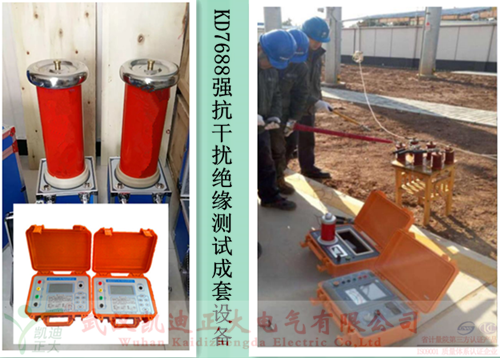

KD7688抗干擾輸電線路絕緣電阻測試裝置結構特點主要包含以下三部分：高壓輔助裝置、高壓電壓表和絕緣電阻表等。其功能如下：

  ⑴高壓輔助裝置要求有效降低工頻干擾電壓，抑制高頻電壓，使得絕緣電阻測試的直流高壓通過本裝置加載在被測試品上，從而保證絕緣測試的真實性。

  ⑵高壓電壓表要求為無源電壓表，可測量工頻干擾電壓并起到高壓隔離作用，將高電壓區域與儀器操作區域分開，以確保測試人員和設備安全。

  ⑶絕緣電阻表要求抗干擾能力不小于1000伏電壓；應有指針、數字雙顯示，并可自動測量絕緣電阻、吸收比和極化指數。

KD7688抗干擾輸電線路絕緣電阻測試裝置設備的技術參數指標

  高壓輔助裝置：耐壓150kV；抗干擾電壓100kV；

  高壓電壓表：電壓測量范圍AC 100kV；精度10%

  絕緣電阻表：額定電壓2.5、5kV；測量電壓(kV)額定電壓 ×（1±10%）負載阻值不低于量程的1%；準確度等級5.0；測量范圍上限值1000G；最大誤差為5%的測量值范圍(0.025~100)G ，(0.05~200) G；最大誤差為10%的測量值范圍(0.01~0.025) G，(100~500) G，(0.02~0.05) G， (200~1000) G輸出短路電流5mA；吸收比、極化指數的測量范圍測量范圍：1 ~19.99；最大誤差：±(1%RDG＋1d)；帶負載（雙回同桿架設輸電線路40km）升壓至額定電壓的時間5min；殘壓自泄時間60s (0.1uF)；抗干擾能力2mA  AC 50Hz；輸出電壓顯示誤差2%RDG + 1d；鋰電池供電；充電AC 220V（1±10%）

    強抗干擾絕緣測試裝置設備的供貨范圍：KD7688感應電情況下輸電線路絕緣電阻測試裝置 1套、產品說明書2份，產品合格證1份、各項指標檢測報告1份。
