抗干擾輸電線路絕緣電阻測試裝置具備抑制工頻高頻電壓干擾的能力

發布日期：2016-12-20 00:00 點擊：

KD7688抗干擾輸電線路絕緣電阻測試裝置具備抑制工頻、高頻電壓干擾的能力，尤其在輸電線路導線在帶感應電的情況下（同塔多回線路或交叉跨越線路，一回線路帶電運行、另一回停電檢修），能夠安全、有效、方便地進行絕緣電阻測試。

為抑制感應電壓，保證輸電線路的絕緣電阻測試精度和人身安全。抗干擾輸電線路絕緣電阻測試裝置要求使用串聯諧振、并聯諧振組成的混合諧振網絡法，其中，并聯諧振要求設計為工頻高阻、低頻低阻特性；串聯諧振要求設計為工頻低阻，低頻高阻特性。絕緣電阻表通過并聯諧振后可直接測量線路絕緣電阻值。

抗干擾輸電線路絕緣電阻測試裝置裝置結構特點主要包含以下三部分：高壓輔助裝置、高壓電壓表和絕緣電阻表等。其功能如下：

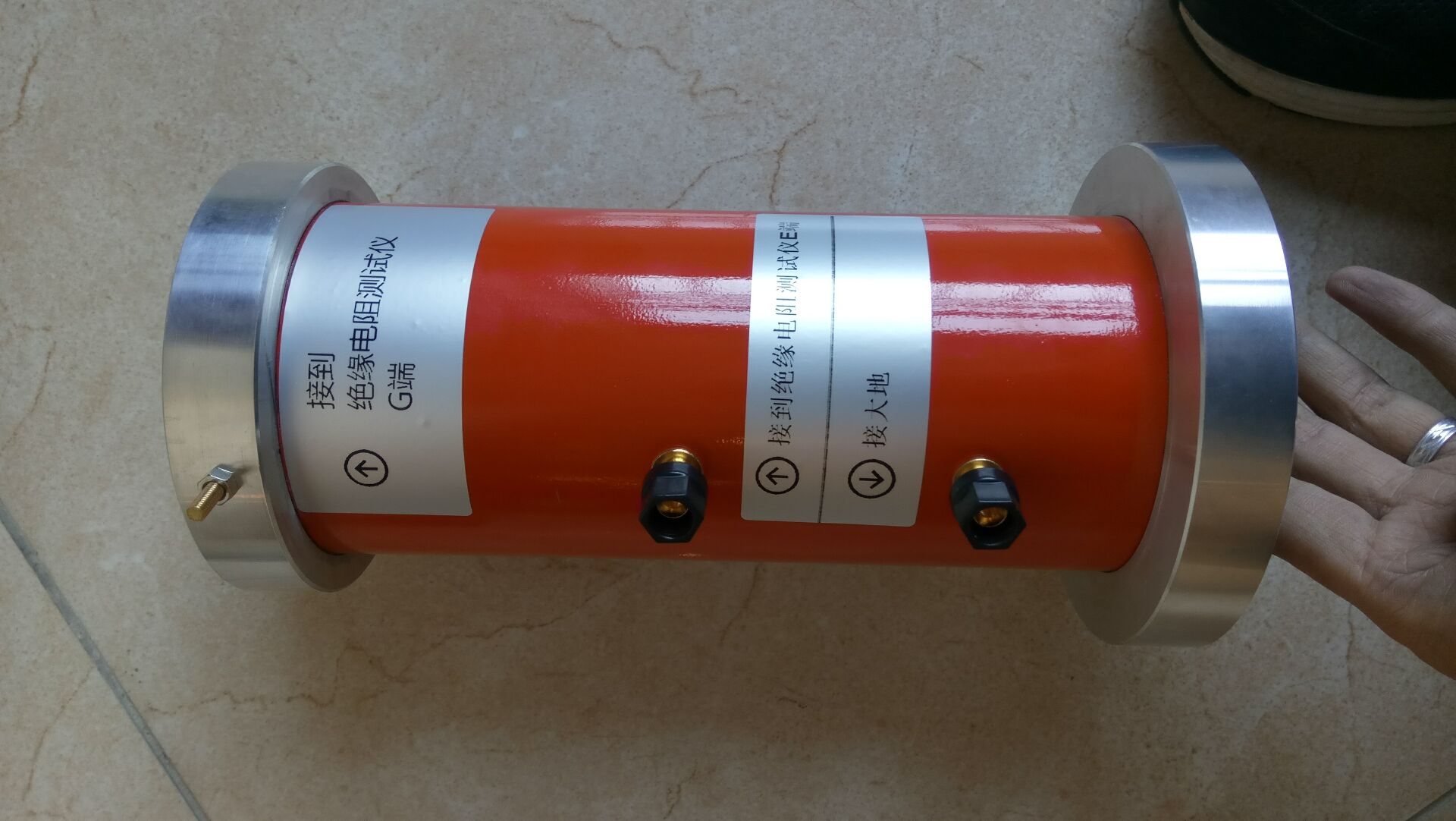

⑴高壓輔助裝置要求有效降低工頻干擾電壓，抑制高頻電壓，使得絕緣電阻測試的直流高壓通過本裝置加載在被測試品上，從而保證絕緣測試的真實性。

⑵高壓電壓表要求為無源電壓表，可測量工頻干擾電壓并起到高壓隔離作用，將高電壓區域與儀器操作區域分開，以確保測試人員和設備安全。

⑶絕緣電阻表要求抗干擾能力不小于1000伏電壓；應有指針、數字雙顯示，并可自動測量絕緣電阻、吸收比和極化指數。

主要部分	功能	參數指標
高壓輔助裝置	耐壓	150kV
	抗干擾電壓	100kV
高壓電壓表	電壓測量范圍	AC 100kV
	精度	10%
絕緣電阻表	額定電壓(kV)	2.5	5
	測量電壓(kV)	額定電壓 ×（1±10%）負載阻值不低于量程的1%	額定電壓 ×（1±10%）負載阻值不低于量程的1%
	準確度等級	5.0	5.0
	測量范圍上限值(GW)	500	1000
	最大誤差為5% 的測量值范圍	(0.025~100)G W	(0.05~200) GW
	最大誤差為 10%的測量值范圍	(0.01~0.025) GW，(100~500) GW	(0.02~0.05) GW， (200~1000) GW
	輸出短路電流	35mA	35mA
	吸收比、極化指數的測量范圍	測量范圍：1 ~19.99；最大誤差：±(1%RDG＋1d)	測量范圍：1 ~19.99；最大誤差：±(1%RDG＋1d)
	帶負載（雙回同桿架設輸電線路40km）升壓至額定電壓的時間	￡5min	￡5min
	殘壓自泄時間	￡60s (0.1uF)	￡60s (0.1uF)
	抗干擾能力	2mA AC 50Hz	2mA AC 50Hz
	輸出電壓顯示誤差	2%RDG + 1d	2%RDG + 1d
	供電	鋰電池	鋰電池
	充電	AC 220V（1±10%）	AC 220V（1±10%）
	耗電	≤8W	≤8W
