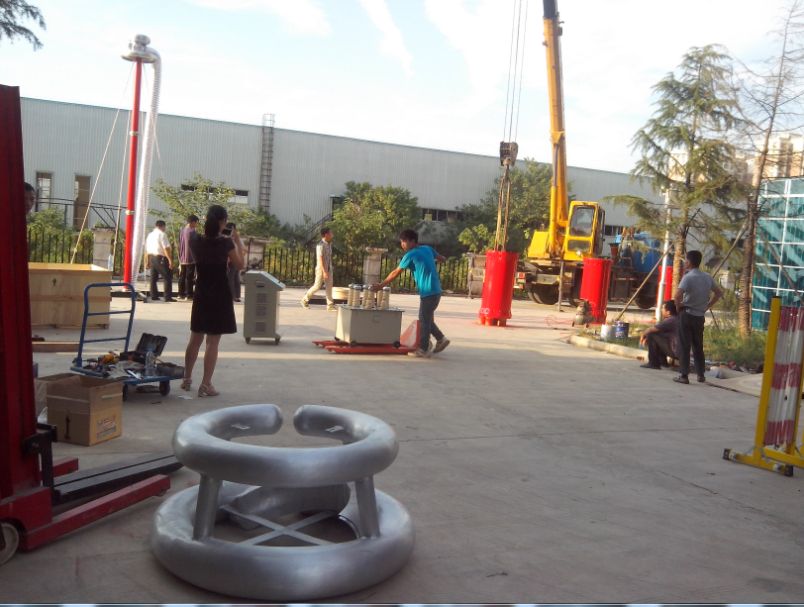

一、GIS交流耐壓試驗裝置系統執行標準

  1、GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》

  2、DL/T849.6-2004《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》

  3、JB/T9641-1999《試驗變壓器》

  4、GB10229《電抗器》

  5、GB/T.311-1997《高壓輸變電設備的絕緣與配合》

  6、DL/T846-2004《高電壓測試設備通用技術條件》

  7、GB4793-1984《電子測量儀器安全要求》

  8、GB2900《電工名詞術語》

  9、GB4208《外殼防護等級》

  10、GB191《包裝貯運標志》

  11、GB/T16927-1997《高電壓試驗技術》

二、GIS交流耐壓試驗裝置工作環境

  1.環境溫度：－150C –40 0C;

  2.相對濕度：≤90%RH;

  3.海拔高度:  ≤3500米；

三、GIS交流耐壓試驗裝置主要適用范圍：滿足110kVGIS母線交流耐壓試驗，試驗頻50Hz,試驗電壓U≤126kV。

四、GIS交流耐壓試驗裝置系統技術規范及性能

4.1 系統技術參數

4.1.1 額定輸出電壓：0～150kV

4.1.2 最大被試品電流；1A

 4.1.3 最大試驗容量：150kVA

4.1.4 輸出頻率：50Hz

4.1.5 工作時間：滿功率輸出下，連續工作時間15min

4.1.6 輸入工作電源：單相380V±10%，50Hz

4.1.7 環境溫度：－15℃～+40℃

4.1.8 相對濕度：＜90RH%，無凝露狀況

4.1.9 海拔高度：＜3500m

4.1.10 噪聲：≤50dB

4.2 GIS交流耐壓試驗裝置系統的性能特點

4.2.1 充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：操作臺、試驗變壓器、澆注式高壓電抗器。

4.2.2 具備零位合閘、零起升壓，并具有自動計時及操作提示功能。

4.2.3 具備多項保護功能，如：過流保護等。

五、GIS交流耐壓試驗裝置容量確定

設計一臺變壓器150kVA/150kV,補償電容器150kV/1000pF1臺，通過組合使用,能滿足上述試品要求.

六、主要部件的技術規范及性能

6.1 智能電動操作臺150kVA/0.38kV    1臺

6.1.1 技術參數

6.1.1.1 輸入工作電源： 三相380V±10%，50Hz。

6.1.1.2 輸出電壓和電流： 0～430V，最大電流228A。

6.1.1.3 額定輸出容量： 150kVA

6.1.1.4 外形尺寸和重量： 700×700×1400mm；150kg

6.1.2 性能特點

1. 保護功能：過流保護及報警和零位啟動。

2. 指    示：帶有數字定時耐壓；時間到自動降壓；

輸出電流，電壓顯示

4 接     線：連接簡單可靠；

6.2 試驗變壓器 150kVA/150kV/0.4kV       1臺

6.2.1 技術參數

6.2.1.1 額定容量： 150kVA

6.2.1.2 輸入電壓： 0～400V（三相）

6.2.1.3 輸出電壓：   150kV（三相）

6.2.1.4 工作頻率范圍： 50Hz

6.2.1.5 工作時間： 15min

6.2.1.6 外形尺寸和重量： 700×600×1200mm；420kg

6.2.1.7 適用范圍： 電氣主設備試驗及電纜試驗

6.2.2 性能特點

6.2.2.1 試驗變油式結構。

6.2.2.2 高、低壓繞組及鐵芯間均設靜電屏蔽層。

6.2.2.3 內置過壓保護，防止擊穿反擊。

6.3 補償電容器  150kV/1000pF     1臺

6.3.1 技術參數

6.3.1.1 額定最高工作電壓： 150kV（有效值）

6.3.1.2 額定電容量：      1000pF

6.3.1.3工作頻率：           50Hz

6.3.1.4 工作時間：   15min

6.3.1.5 外形尺寸和重量：     φ140×1000mm；25kg/臺

七、GIS交流耐壓試驗裝置系統的基本配置

  1、電動操作臺 150kVA/0.38kV 臺 1 150kVA，30～300Hz

  2、變壓器150kVA/150kV/0.4kV 臺 1 150kVA，50Hz，15min輸出電壓:150kV

  3、補償電容器 150kV/1000pF 臺 1 150kV，1000pF，15min

  4、防雨防塵罩 按設備尺寸配套 只 2

  5、試驗線 按設備成套

  6、出廠試驗報告 份 1

  7、成套裝置使用說明書 份 1

  8、產品合格證 份 1

  9、裝箱清單 份 1
