高壓柜檢測設備有那些？投入配電箱配備的試驗和檢測儀器設備有哪些？
發布日期：2017-02-14 00:00 點擊：

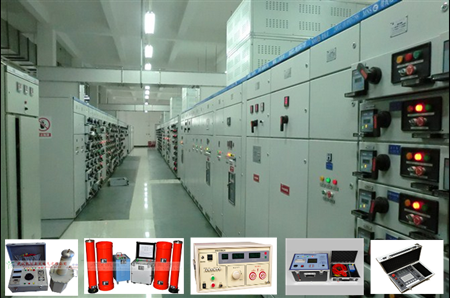

高壓配電柜檢測需要設備（額定10kV以下的高壓配電柜）一般有：
一、工頻耐壓試驗裝置（0～100kV）；
二、二次回路工頻耐壓試驗裝置（0～5kV）；YDGT-3/5交流工頻耐壓試驗臺功能要求：具有多種功能，可以對被試品進行耐壓試驗、泄漏檢測和絕緣電阻測試，其性能滿足GB/T 1408.1－2000《低壓開關設備和控制設備總則》及GB 7251.1《低壓成套開關和控制設備第一部分：型式試驗和部分型式試驗成套設備》。試驗臺應設有高精度的數字式電壓、電流表，數字式泄漏表，數字式絕緣表，聲光報警，時間選擇控制等功能。廣泛適用于低壓電器、家用電器、絕緣材料的生產廠，也適用于電力部門及科研單位，是一種理想的電性能檢測設備。
交流工頻耐壓試驗臺主要技術特性
1、額定容量：3kVA
2、額定輸入電壓；220V、50HZ、AC
3、額定輸出電壓：0 ～ 5kV連續可調
4、試驗電壓波形：正弦波、波形畸變率≤2%
5、過流繼電器動作值設定在被試品泄漏電流值處
6、電壓互感器為：5000V／50V 精度為0.2級
7、電壓表準確度：±(0.5%量程±3個字)
8、泄漏檢測：0 ～ 2000 mA
9、絕緣電阻測試：0 ～ 2000 MΩ
10、耐壓試驗時間由時間繼電器控制
11、在控制線路中，設有“零位保護”裝置，可確保每次輸出電壓的調整由零開始。
12、被試品被擊穿或泄漏電流達到設定值時，過流繼電器動作, 峰鳴器響。
交流工頻耐壓試驗臺絕緣電阻試驗臺結構
凱迪正大公司生產本試驗臺裝有萬向輪，可任意移動使用。試驗變壓器、電壓互感器、調壓器及控制元件裝于一體內。試驗臺后側裝有活動門，便于檢修。數字式電壓、電流表安裝于面板上，便于用戶檢驗。
YDGT-3/5交流工頻耐壓試驗臺使用方法與工作原理
1、 試驗前準備：用隨機的兆歐表測量被試品的絕緣是否良好，兆歐表的使用方法及注意事項請閱讀隨機的兆歐表使用說明書。檢查X端高壓接地連接片連接完好。開啟后門，檢查各設備、元器件及連線是否處在正常狀態。按要求，連接接地線。調整時間繼電器至所需的試驗時間值。檢查調壓器是否置零位。將高壓測試線接至被試品。
2、耐壓試驗操作過程：接通電源線，旋轉電源開關“DK”至接通位置“1”、信號燈H1亮，試驗臺得電。按高壓合按鈕A2、指示燈H2亮、電鈴HL響，警告操作人員離開高壓區。調節調壓器（此時電鈴停止工作）至所需要的電壓值。按計時按鈕A3，時間繼電器工作、指示燈H3亮。若被試品絕緣正常。試驗時間到指示燈H3滅，指示試驗人員測試結束。將調壓器緩慢調至零位，按壓“高壓分”按鈕A1，信號燈H2滅。旋轉電源開關“DK”至斷電位置“0”、信號燈H1滅，切斷電源，準備下次試驗。若被試品被擊穿或泄漏電流達 mA，過流繼電器動作，此時信號燈H2滅、峰鳴器“Y”響。將調壓器退至零位。將電源開關“DK”轉至斷開位置“0”，信號燈H1滅。
3、泄漏試驗操作過程：在斷電狀態下，拆去X端高壓接地連接片，試驗中即可由泄漏電流表指示被試品的泄漏電流值。按耐壓試驗操作過程進行操作。試驗結束放電后，在斷電狀態下，將X端高壓接地連接片按原樣復位。注：本試驗臺過流繼電器的脫扣值已調定 mA。用戶可根據被試驗品絕緣要求，另作調定。
YDGT-3/5交流工頻耐壓試驗臺注意事項
1、本設備必須由高壓電器專業人員操作。接地線連接一定要可靠。
2、試驗期間，嚴禁打開試驗臺后側門檢查電器設備。
3、試驗期間，嚴禁測試人員靠近被試品和裸露在外的高壓引線。
4、本設備外形尺寸為630×460×870（mm），重量為120kg，搬動時防止振動及傾倒。
YDGT-3/5交流工頻耐壓試驗臺訂貨須知
1、訂貨時需認準武漢凱迪正大電氣有限公司商標、注明型號、規格。
2、武漢凱迪正大電氣有限公司生產的YDGT-3/5交流工頻耐壓試驗臺
通過國家計量院、國家高壓計量院檢驗合格，特殊要求的產品請注明技術要求。
3、YDGT-3/5交流工頻耐壓試驗臺生產商武漢凱迪正大電氣有限公司為用戶培訓操作人員，達到安全、正確使用設備。
三、回路電阻測試儀；
四、機械特性測試儀；
五、局部放電檢測儀；
六、微水檢測儀（高壓充氣柜用）；
七、SF6氣體檢漏儀（高壓充氣柜用）；
八、繼電保護綜合試驗臺。
