SF6氣體泄漏檢測的必要性

    1、SF6特點及其危害性

    SF6是由兩位法國化學家Moissan和Lebeau在1900年合成。從60年代起，SF6作為極其優越的絕緣、滅弧介質廣泛應用于全世界電力行業中的高壓斷路器及變電設備中。在今天，SF6氣體幾乎成為高壓、超高壓斷路器和GIS中唯一的絕緣和滅弧介質。

    純凈的SF6氣體無色、無味、不燃，在常溫下化學性能特別穩定，是空氣比重的5倍多。但在電力系統中，由于SF6氣體主要充當絕緣和滅弧介質，在電弧及局部放電、高溫等因素影響下，SF6氣體會進行分解。它的分解物遇水份后生成腐蝕性電解質，尤其是某些高毒性分解物，如SF4、S2F2、SOF2、HF、SO2等，如大量吸入人體會引起頭暈和肺水腫，甚至昏迷及死亡。

    在相對密封的室內，由于空氣流通不暢，SF6及其分解物在室內沉積，加上SF6氣體無色、無味，從而對巡視、檢修人員產生極大的危害。當裝有SF6設備的配電裝置室如GIS產生泄漏后，SF6氣體積聚在地坪上方低層空間，當達到一定濃度后，如果工作人員進入室內，會造成大腦缺氧，使人窒息而造成重大事故。

    正是由于SF6氣體的危害性，《電業安全工作規程》（發電廠和變電站部分）特別規定，裝有SF6設備的配電裝置室必須保證SF6氣體濃度小于1000ppm，除須裝設強力通風裝置外,還必須安裝能報警的氧量儀和SF6氣體濃度檢測報警儀等。

    2、有關SF6安全法則

    SF6安全法規摘錄：

    第191條 裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內低部。

    第192條 在室內，設備充裝SF6氣體時，周圍環境相對濕度80%，同時必須開啟通風系統，并避免SF6氣體泄漏工作區。工作區空氣中SF6氣體含量不得超過1000ppm。

    第196條 工作人員進入SF6配電裝置室，必須先通風15MIN，并用檢漏儀測量SF6氣體含量，盡量避免一人進入SF6配電裝置室進行巡視，不準一人進入從事檢修工作。

    第198條 工作人員進入SF6配電裝置室低位區或電纜溝進行工作應先檢測含氧量（不低于18%）和SF6氣體含量是否合格。

    第199條 SF6配電裝置室低位區安裝能報警的氧量儀和SF6氣體泄露報警儀。這些儀器應定期試驗，保證完好。

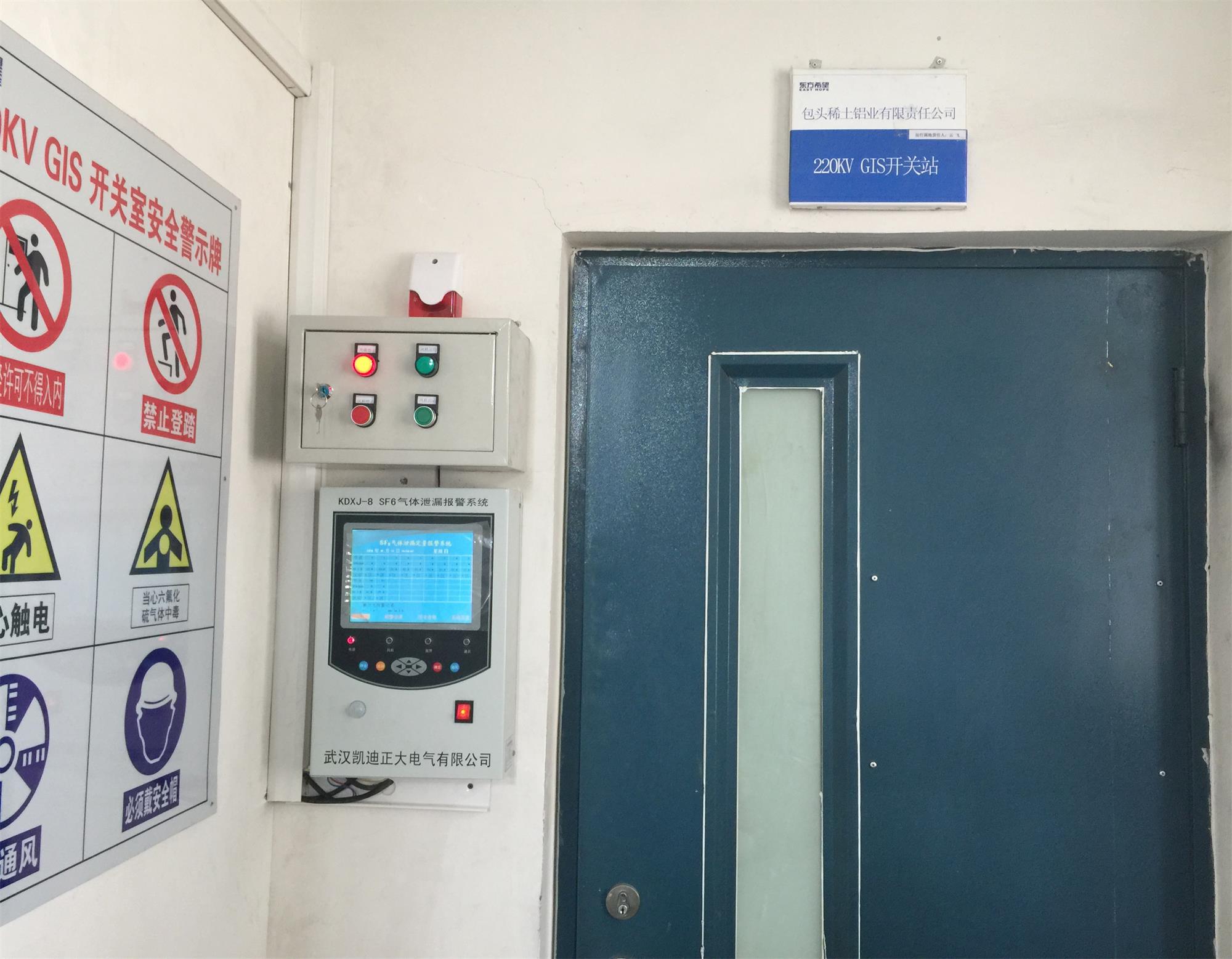

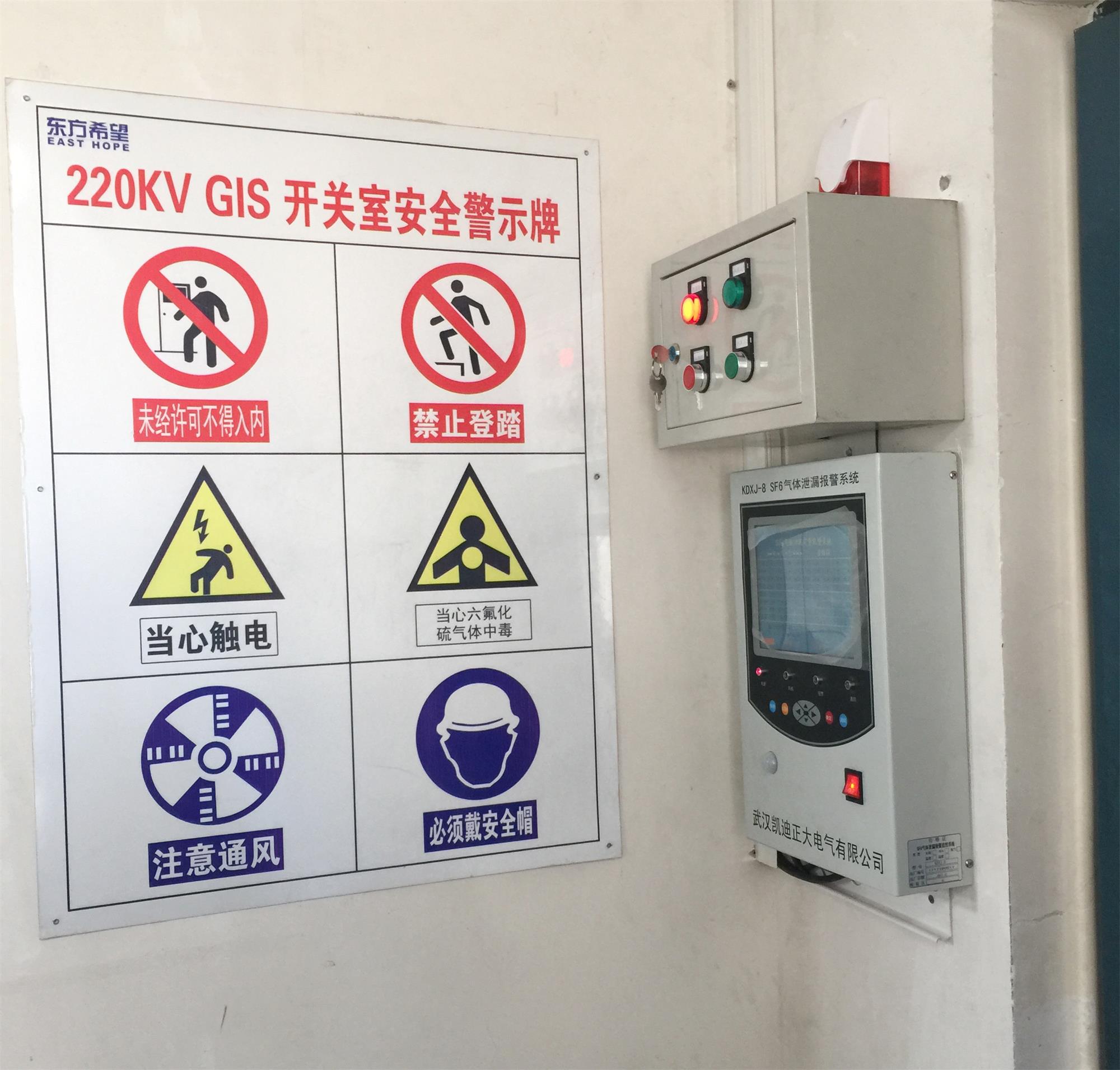

    KDXJ-8 SF6氣體泄漏報警監控系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。

    KDXJ-8 SF6氣體泄漏報警監控系統采用聲速原理，能夠?qū)崟r、定量測量SF6濃度，哪怕在SF6濃度在50ppm(v/v)也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；原裝進口高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多一層可靠保護。可廣泛應用于各種電壓等級的SF6開閉室、SF6開關室、 組合電器室（GIS室）、SF6主變室等。

    KDXJ-8 SF6氣體泄漏報警監控系統采用進口新型高靈敏度SF6-O2傳感器和溫度、濕度傳感器。當室內SF6及O2的濃度發生微小變化時都能及時的反映出。傳感器將監測的 SF6氣體通過熱裂解聯合成化學的方式轉換成電信號，經信號放大、抗干擾網絡，由16位高精度A/D轉換成數字信號送入單片計算機。單片機對信號進行分析處理，零點跟蹤將結果通過485總線模塊傳送到主控制器，主控制器對數據處理、存儲、彩色顯示、報警、風機控制，并將結果傳送到遠程計算機。

        當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。本系統采用多組新型高靈敏度進口SF6-O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，哪怕SF6濃度在10ppmv也能有效地監測。傳感器監測的濃度變化量通過變送器，A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS-485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

        KDXJ-8 SF6氣體泄漏報警監控系統最多可監控環境中32個監測點，也可采用多重主控單元組網控制，并與電站自動化系統進行通訊等功能。對室內SF6濃度、O2的濃度進行有效地監控，極大地提高了無人值守變電站運行的安全性，特別是對日常巡視和維護人員的人身安全得到可靠的保障。

        KDXJ-8 SF6氣體泄漏監控報警系統分為三大模塊：(1)、氣體取樣模塊，主要完成各測量點氣體分別取樣功能；(2)、氣體分析模塊，主要完成SF6定量分析，O2定量分析、溫濕度測量功能；(3)、主機及輔助功能模塊，主要完成各模塊協調工作，顯示、報警、啟動風機等功能。
