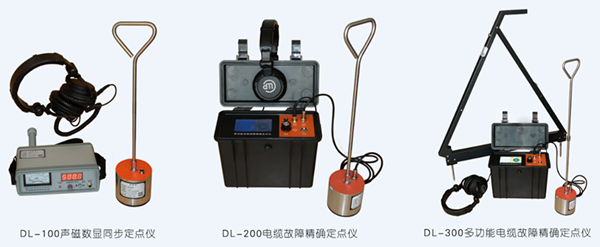

DL系列電纜故障精確定點儀
發布日期：2018-07-24 11:01 點擊：
產品簡介
電力電纜敷設環境極其復雜，電纜故障的精確定點在整個故障測試過程中最為關鍵。在當今技術條件下，對電力電纜故障的測距已經有了較好的解決方案，但是再準確的測距，由于敷設的原因和環境影響，也只能測定一個大概范圍，無法精確定點，導致勞動強度大，盲目性很大，效率低。
綜上情況，我公司根據新研究成果而開發了集放電聲波顯示、故障距離數字顯示、具有高抗干擾性、高靈敏度的故障精確定點產品---DL系列電纜故障精確定點儀
本系列產品基于聲磁信號傳遞時間差法，設置聲磁同步定點和跨步電壓定點兩種模式，采用高性能的數字濾波電路和低噪聲設計相結合，聲磁同步和跨步電壓兩種方法相互比較和驗證，更能保證定點的精確性和高效性。同時可根據環境的限制，選擇多途徑進行測試；具有閉音功能和直觀的人機界面；超高的抗干擾能力和多種濾波頻帶，對各類電纜故障可精確、迅速地進行定點。
功能特點
【DL-100聲磁數顯同步定點儀】
1. 利用聲磁同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。
2. 利用15Hz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15Hz信號源時電視機行頻對定點儀的干擾。
3. 采用工頻自適應對消理論及高工頻陷波技術，具有較高的工頻抑制和抗干擾能力。
4. 用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，極大的提高了儀器定點和路徑探測的靈敏度，定點無誤差。
5. 操作簡單，結構緊湊，模塊化、便攜式設計，功能強大。
【DL-200電纜故障精確定點儀】
1. 采用了高亮度的4.3寸OLED彩色液晶，不受強光環境影響，使得顯示界面更加清晰。
2. 采用可編程的脈沖編碼鍵盤，操作智能、便捷。
3. 采用4種濾波頻帶：低頻帶、中頻帶、高頻帶和全頻帶，適時選擇。
4. 采用數字濾波技術處理音頻信號，特征頻帶更明顯、濾波性能更佳。
5. 故障距離采用數字方式顯示，最大25m范圍內可顯示故障距離。
6. 音頻信號波形顯示，可通過觀察重復性的波形特征及距離軸大致觀察故障點距離，操作者觀察波形不易疲勞，同時在單次模式可對15m內音頻波形進行細致分析，支持翻頁顯示。
7. 具有單次和連續模式，可根據實際情況選擇，對波形進行仔細分析及整體上周期分析。
8. 具有閉音功能，確保操作者在移動探頭時較強噪音對人耳的傷害。
【DL-300多功能電纜故障精確定點儀】
1. 滿足DL-200電纜故障精確定點儀所有的功能特點，同時具有跨步電壓法定點模式，與聲磁同步法定點相結合，方便可靠。
2. 跨步電壓模式采用波形連續、實時顯示，有助于對連續性信號分析及突變信號分辨，便于準確定點。
3. 跨步電壓信號顯示不限幅，對大信號自動衰減，共20個檔位調整信號強度，確保數據波形的易判。
技術參數
DL-100聲磁數顯同步定點儀 | 工作模式 | 聲磁定點、路徑查找兩種模式 | |
工作方法 | 聲磁同步法、磁場巡測法、聲測法 | ||
定點距離 | 最大500米，最小0.1米，測試誤差＜0.1米 | ||
頻率范圍 | 100Hz～1500Hz | ||
增 益 | 電磁增益＞110 dB，音頻增益＞120 dB | ||
靈 敏 度 | ＜ 5μV，抑制能力＞40 dB（工頻） | ||
工作電壓 | 內置可充電池，功耗＜0.7W，連續工作時間＞8h | ||
其它功能 | 聲磁同步顯示監聽，也可檢測電纜路徑和埋深 | ||
DL-200電纜故障精確定點儀 | DL-300多功能電纜故障精確定點儀 | ||
工作模式 | 聲磁定點 | 聲磁定點模式、跨步電壓模式 | |
工作方法 | 聲磁同步法、聲測法、磁場巡測法 | 聲磁同步法、跨步電壓法、聲測法、磁場巡測法 | |
顯示方式 | 4.3寸高亮OLED顯示器，分辨率為480*272 | ||
故障距離 | 最大檢測距離范圍為25m | ||
操作方式 | 一鍵式可編程的脈沖編碼按鍵操作 | ||
數據處理 | 音頻波形顯示≤15m；電磁強度矩形條、數字、最大值顯示；故障距離數字顯示≤25m | ||
頻率范圍 | 全通100Hz～1500Hz；低通100Hz～ 400Hz； 帶通150Hz～ 600Hz；高通200Hz～1500Hz。 | ||
音頻測試精度 | 10cm | ||
跨步電壓靈敏度 | / | 0.1mV | |
跨步電壓信號 | / | 跨步電壓波形顯示，極性判斷 | |
信號增益 | 音頻增益＞110dB； 電磁增益＞110dB | 音頻增益＞110dB；電磁增益＞110dB；跨步電壓多檔位調節 | |
隔離干擾 | DC，50Hz | ||
供電方式 | 內置電池供電，連續工作＞7h | ||
其它功能 | 具有自動檢測脈沖信號功能84dB最大音量限制；具有閉音功能 | ||
