DI-210帶電電纜識別儀

發布日期：2018-07-27 00:00 點擊：

產品簡介

DI-210帶電電纜識別儀可以在不斷電的情況下，從一束電纜中識別出目標電纜。該帶電電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜，該帶電電纜識別儀具有判別電纜準確（方向及幅度的雙重判別）、快速、操作簡單、應用范圍廣等特點，是目前國內同類測試儀中技術先進、性能最優越的新型測試儀。

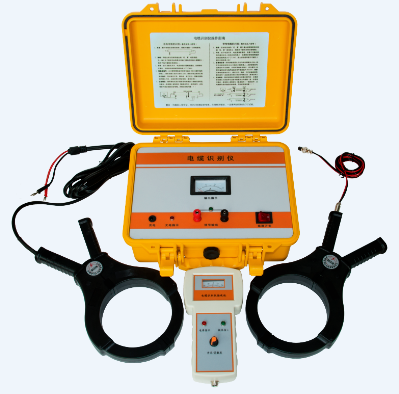

該帶電電纜識別儀是一種輕小型、緊湊型、便攜式測試儀。帶電電纜識別儀適用于各種類型的高低壓動力電纜。該帶電電纜識別儀同時滿足不帶電識別儀的所有功能，組成部分由信號發生器和接收識別鉗及指示表三部分組成，用接收識別鉗信號檢測器時其它電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜。

主要功能

1. 將帶電識別和不帶電識別功能合二為一，不僅適合停運電纜的識別與判斷，而且也適合帶電電纜的識別與判斷，操作極其簡單，使用非常方便。

2. 該電纜識別儀與常規的識別儀不同，采用了PSK通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上；接收機中的單片機對接收的相位編碼信號和相位識別。根據目標電纜上的信號相位特征的-性將目標電纜從一大束電纜中識別出來。

3. 交直流雙路供電的模式屬國內外首創。既可使用內置充電電池工作，徹底解決現場無交流電源的情況，也可使用交流AC220V電源供電。

4. 保護電路輸出可靠，不怕短路。

技術參數

發射機	輸出電流	≤25A
	測試鉗口	開口Φ140mm，閉合時內徑Φ120mm
	最大功率	1kVA（斷續瞬時）
	信號頻率	1次/2秒
	供電電源	內置可充電池/AC220v(±10%)
	產品重量	8kg
接收機	靈敏度	40dB
	供電電源	兩節5號電池
	產品重量	0.2kg
