DT-L200 路燈電纜故障綜合測試系統
發布日期：2018-08-01 14:54 點擊：
系統簡介

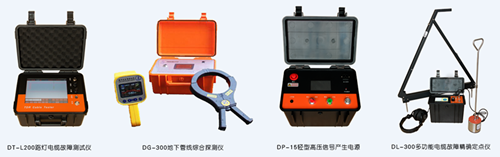

DT-L200路燈電纜故障綜合測試系統是我公司專為既有高壓電纜，又有低壓電纜及路燈電纜故障定位的情況而設計研發的一套系統產品。該系統由DT-L200 路燈電纜故障測試儀、DG-300地下管線綜合探測儀、DP-15輕型高壓信號產生電源和DL-300多功能電纜故障精確定點儀四部分組成，研發團隊根據多年全國路燈電纜出現的混線、斷線、封閉性故障、穿管、硬化路面敷設等問題類型，巧妙配置此套系統，儀器功能上相互配合、互補工作，完全滿足不同用戶、不同場合、不同敷設條件的路燈電纜故障測試。其中DL-300多功能電纜故障精確定點儀包含聲磁同步和跨步電壓兩種模式，在封閉性電纜故障、硬化路面敷設等條件下，能夠多種方式方法，準確找到故障點。
功能特點
1. 用于路燈電纜的各類故障的快速測試及相關維護工作，包括開路、短路、低阻、死接地、高阻泄漏、高阻閃絡性等故障類型，能實現路燈電纜故障的預定位、精確定點、帶電或停電電纜路徑查詢、電纜帶電或停電識別等。
2. 可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、速度測量法。
3. 全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
4. 工業級8寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
5. 全局波形和局部波形同步顯示，便于整體分析和細節調整。
6. 任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。
7. 內置電源供電，在無電源環境中均可長時間使用。
8. 體積小、重量輕、使用方便，檢測故障成功率和測試精度高。
9. 在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。
10. 內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。
11. 測試信號提供多種脈沖寬度，無測試盲區。
主要參數
DT-L200 路燈電纜故障測試儀 | 采樣方法 | 低壓脈沖法、沖擊閃絡法、速度測量法 |
測試脈寬 | 0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs | |
分辨率及精度 | 分辨率1m，測試精度0.1m | |
顯示方式 | 工業級8.0寸彩色觸摸液晶屏 | |
操作方式 | 觸摸屏操作、物理旋鈕操作 | |
DG-300 地下管線綜合探測儀 | 測試模式 | 直連方式、感應方式、耦合方式 |
液晶顯示 | 自動背光照明，顯示輸出能量、模式等信息 | |
供電電池 | 鋰電池供電，電量圖形顯示，最大功率連續工作＞8h | |
羅盤指示 | 左右自動指示目標電纜位置 | |
DP-15 輕型高壓信號產生電源 | 輸出電壓 | 負直流0～15kV，連續可調 |
沖擊能量 | 563J（1125J） | |
放電周期 | min 3S | |
DL-300 多功能電纜故障精確定點儀 | 工作模式 | 聲磁定點模式、跨步電壓模式 |
顯示方式 | 4.3寸高亮OLED顯示器，分辨率為480*272 | |
頻率范圍 | 全通100Hz～1500Hz；低通100Hz～ 400Hz； 帶通150Hz～ 600Hz；高通200Hz～1500Hz。 | |
測試精度 | 10cm |
