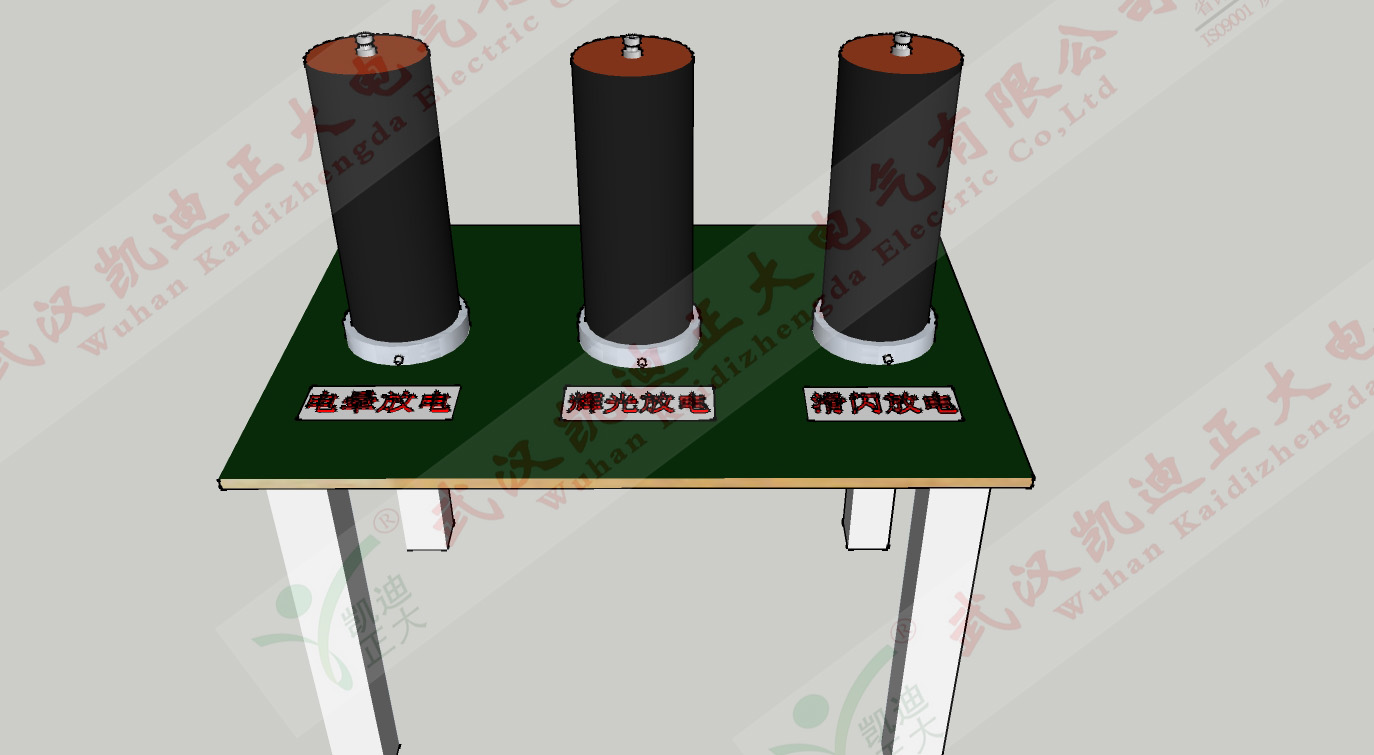

電暈放電-輝光放電-滑閃放電
電暈放電
電暈放電(corona discharge)是指氣體介質在不均勻電場中的局部自持放電,是最常見的一種氣體放電形式。在曲率半徑很小的尖端電極附近,由于局部電場強度超過氣體的電離場強,使氣體發生電離和激勵 ,因而出現電暈放電引。發生電暈時在電極周圍可以看到光亮 ,并伴有咝咝聲。電暈放電可以是相對穩定的放電形式,也可以是不均勻電場間隙擊穿過程中的早期發展階段。
形成機制
電暈放電的形成機制因尖端電極的極性不同而有區別,這主要是由于電暈放電時空間電荷的積累和分布狀況不同所造成的。在直流電壓作用下,負極性電暈或正極性電暈均在尖端電極附近聚集起空間電荷。
在負極性電暈中,當電子引起碰撞電離后,電子被驅往遠離尖端電極的空間,并形成負離子,在靠近電極表面則聚集起正離子。電場繼續加強時,正離子被吸進電極,此時出現一脈沖電暈電流,負離子則擴散到間隙空間。此后又重復開始下一個電離及帶電粒子運動過程。如此循環,以致出現許多脈沖形式的電暈電流。
電暈電流這一現象是G.W.特里切爾于1938年發現的,稱為特里切爾脈沖。若電壓繼續升高,電暈電流的脈沖頻率增加、幅值增大,轉變為負輝光放電。電壓再升高,出現負流注放電,因其形狀又稱羽狀放電或稱刷狀放電。當負流注放電得以繼續發展到對面電極時,即導致火花放電,使整個間隙擊穿。正極性電暈在尖端電極附近也分布著正離子,但不斷被推斥向間隙空間,而電子則被吸進電極,同樣形成重復脈沖式電暈電流。電壓繼續升高時,出現流注放電,并可導致間隙擊穿。
工頻交流電暈在正、負半周內其放電過程與直流正、負電暈基本相同。工頻電暈電流與電壓同相,反映出電暈功率損耗。工程應用中還常以外施電壓與電暈電荷量的關系表示電暈特性,稱為電暈的伏庫特性。
放電特征
電暈放電的特征是伴有“嘶嘶”的響聲,有時有微弱的輝光;當導體上有曲率半徑很小的尖端存在時,則發生電暈放電。電暈放電可能指向其他物體也可能不指向某一特定方向。電暈放電時,尖端附近的場強很強,尖端附近氣體被電離,電荷可以離開導體;而遠離尖端處場強急劇減弱,電離不完全,因而只能建立起微小的電流。電暈放電的特征是伴有“嘶嘶”的響聲,有時有微弱的輝光。電暈放電可以是連續放電,也可以是不連續的脈沖放電。電暈放電的能量密度遠小于火花放電的能量密度。在某些情況下,如果升高尖端導體的電位,電暈會發展成為通向另一物體的火花。
形成電暈所需電場不均勻的程度與氣體的種類有很大關系。在負電性的氣體中,當電極為球一平面、電極間隙為球半徑時,產生電暈放電。相反,若氣體為非負電性氣體時,則不產生電暈放電。
電暈放電的極性決定于具有小曲率半徑電極的極性。如果曲率半徑小的電極帶正電位,則發生正電暈放電,反之發生負電暈放電。此外,按提供的電壓類型也可將電暈放電分為直流電暈、交流電暈和高頻電暈。按出現電暈電極的數目分為單極電暈、雙極電暈和多極電暈。
輝光放電
低壓氣體中顯示輝光的氣體放電現象。在置有板狀電極的玻璃管內充入低壓(約幾毫米汞柱)氣體或蒸氣,當兩極間電壓較高(約1000伏)時,稀薄氣體中的殘余正離子在電場中加速,有足夠的動能轟擊陰極,產生二次電子,經簇射過程產生更多的帶電粒子,使氣體導電。輝光放電的特征是電流強度較小(約幾毫安),溫度不高,故電管內有特殊的亮區和暗區,呈現瑰麗的發光現象。
輝光放電時,在放電管兩極電場的作用下,電子和正離子分別向陽極、陰極運動,并堆積在兩極附近形成空間電荷區。因正離子的漂移速度遠小于電子,故正離子空間電荷區的電荷密度比電子空間電荷區大得多,使得整個極間電壓幾乎全部集中在陰極附近的狹窄區域內。這是輝光放電的顯著特征,而且在正常輝光放電時,兩極間電壓不隨電流變化。
在陰極附近,二次電子發射產生的電子在較短距離內尚未得到足夠的能使氣體分子電離或激發的動能,所以緊接陰極的區域不發光。而在陰極輝區,電子已獲得足夠的能量碰撞氣體分子,使之電離或激發發光。其余暗區和輝區的形成也主要取決于電子到達該區的動能以及氣體的壓強(電子與氣體分子的非彈性碰撞會失去動能)。
輝光放電的主要應用是利用其發光效應(如霓虹燈、日光燈)以及正常輝光放電的穩壓效應(如氖穩壓管)。
2、電暈現象就是帶電體表面在氣體或液體介質中局部放電的現象,常發生在不均勻電場中電場強度很高的區域內(例如高壓導線的周圍,帶電體的尖端附近)。其特點為:出現與日暈相似的光層,發出嗤嗤的聲音,產生臭氧、氧化氮等。
均勻電場中,由于各點電場強度都是一樣的,當施加穩態電壓(直流、工頻交流),電場強度達到空氣的擊穿強度時,間隙就擊穿了。但日常很難見到均勻電場。對于稍不均勻的電場,日常見得很多。如球-球間隙,球-板間隙等,以球-球間隙為例,當間隙距離小于1/4D時,其電場基本為均勻電場,當 D/4 ≤S≤ D/2 時,其電場為稍不均勻電場。
滑閃放電
滑閃是絕緣表面氣體熱電離引起的,沿著絕緣表面的不穩定的樹枝狀放電,它并沒有貫穿兩極。
滑閃是絕緣表面氣體熱電離引起的,沿著絕緣表面的不穩定的樹枝狀放電,它并沒有貫穿兩極。如果滑閃貫穿兩極就稱為閃絡。滑閃與電場的垂直分量有關,對于存在強垂直分量電場的情況,帶電粒子不斷撞擊介質表面,使得局部溫升,促進氣體熱電離,因此促進了滑閃的發生。
閃絡是指固體絕緣子周圍的氣體或液體電介質被擊穿時,沿固體絕緣子表面放電的現象。其放電時的電壓稱為閃絡電壓。發生閃絡后,電極間的電壓迅速下降到零或接近于零。閃絡通道中的火花或電弧使絕緣表面局部過熱造成炭化,損壞表面絕緣。
