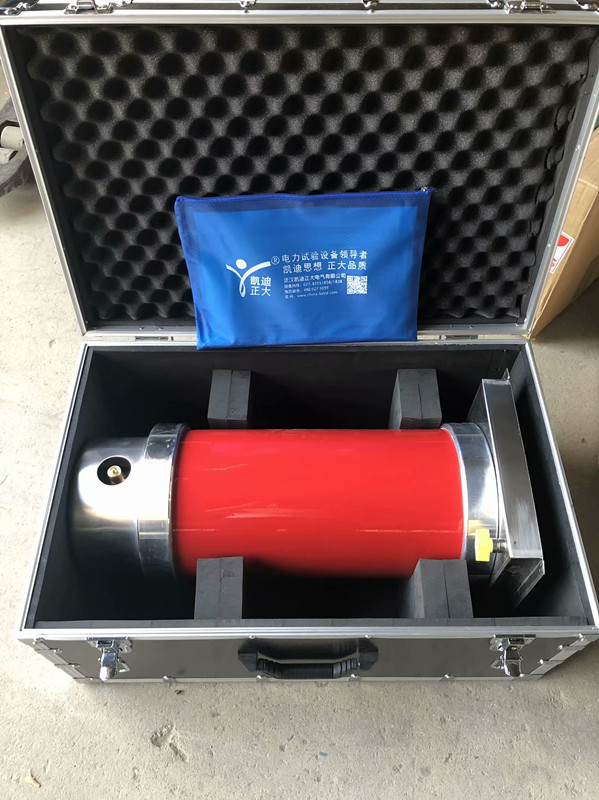

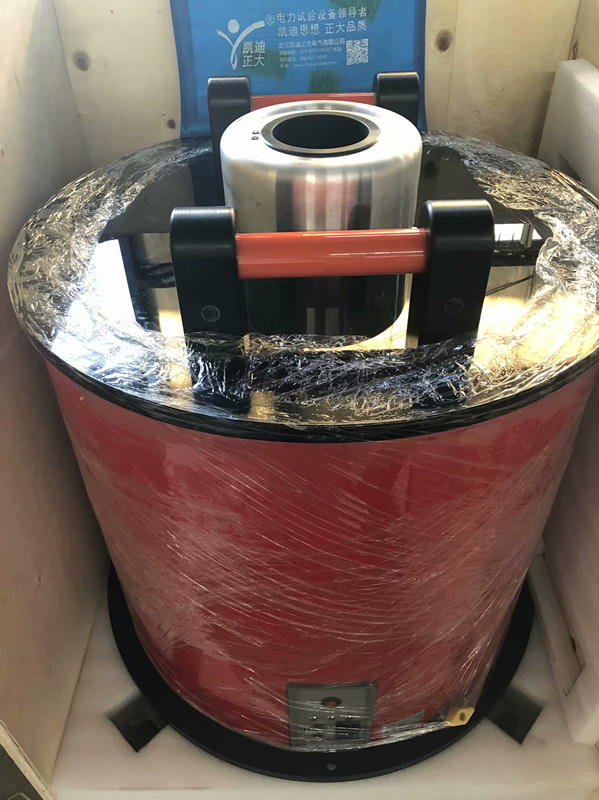

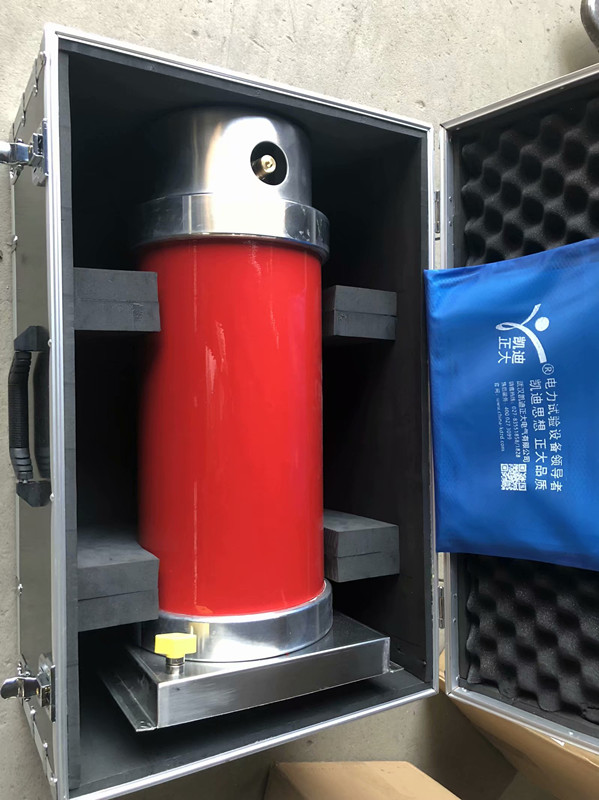

10kV電纜振蕩波局部放電測試系統
發布日期：2018-09-27 00:00 點擊：
KD-OWTS型10kV電纜振蕩波局部放電測試系統技術參數
1、檢測原理：采用振蕩波、串諧原理誘發局部放電信號
2、工作電源：單相220V，50/60Hz，500VA，需配能滿足所供產品連續工作不低于8小時的220V交流移動電源
3、激勵電源特性：輸出電壓：峰值30kV，有效值≥21.2kV。具備過流保護及報警功能。
4、局部放電測量靈敏度：≤10pC
5、振蕩電壓波形：8個振蕩周期內幅值衰減率不大于50%。
6、局放定位誤差：不大于被試電纜長度的1% m
7、局放測試范圍：1pC～100nC
8、測試電壓頻率范圍：至少包含20Hz～500Hz頻段，測試電壓容許偏差不超過3%
9、分辨率：±0.1pC
10、自身噪聲水平：＜1pC
11、局放校準器：量程：應滿足局放測試范圍要求。檔位范圍：應大于20pC-20nC。電源：9V干電池
12、被試電纜的電容量范圍：0.025～4μF
13、無局放補償電容nF：不小于100nF，確保在測試短電纜時諧振頻率保持在所供產品測試電壓頻率范圍之內
14、有效檢測電纜長度m：至少保證0～10km范圍內無盲區
時域反射儀：1）測量電纜長度和校準接頭位置。2）測量范圍：至少保證0～10km3）測量方法：低壓脈沖法，對線比較測量，對線差示測量。4）脈沖寬度：5，10，20，50，200，750，1500 ns 5）最大分辨率：2.5cm。6）可變增益：0～90db。7）可變阻抗匹配：0～120Ω。8）測量精度：±0.1 %
15、濾波：模擬電子和數字電子濾波
16、局放定位：同時定位多個局放缺陷。能夠人工設定局放定位量閾值。
17、軟件功能：可快速檢索及分類管理電纜資料和測試數據。單次智能校準，信噪比實時顯示 加壓同時顯示局放分析結果。自動分三類：確定局放/不確定信號/干擾。有支持導入，自動出結果。
18、其他功能：具備自動測量電纜電容量的功能。具備測量局放起始電壓、局放熄滅電壓和局放水平的功能。峰值電壓輸入、相電壓倍數輸入、有效值電壓輸入三種加壓模式。各檔位輸出電壓的加壓次數可設定。能夠生成局放PRPD譜圖。具備分析和生成測試報告功能。控制單元具備無線局域網（WLAN）和有線數據傳輸的功能。儀器具備緊急停機功能和安全控制回路。具備自檢功能，出現故障時應自動提示故障信息。
19、重量kg：主機或高壓單元分體式設計，單體最重部件不得超過35㎏
KD-OWTS型10kV電纜振蕩波局部放電測試系統組件材料配置表
1， KD-OWTS型10kV電纜振蕩波局部放電測試系統主機1套
2、局放校準器1套
3、高壓電纜各種線纜2套
4、KDZD數據分析采集系統1套
5、儀器操作軟件1套
6、數據分析軟件（凱迪正大）1套
7、10kV電纜振蕩波局部放電測試系統中文說明書（武漢凱迪正大電氣有限公司）1本
8、高性能筆記本電腦1臺
9、220V交流移動工作電源及附件1套
