電纜故障測試儀工作原理以及特點
發布日期：2018-12-17 09:18 點擊：

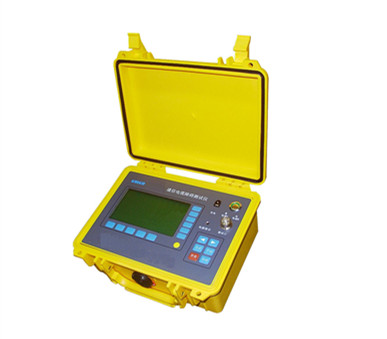

凱迪正大通信電纜故障全自動綜合測試儀是采用現代微電子技術研制成功的高科技產品。具有脈沖反射和智能電橋兩種測試方法，適用于測量市話鉛皮電纜、全塑電纜、用戶皮線的斷線、混線、地氣、絕緣不良、接觸不良等故障的精確位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。線路查修人員也可以用其進行線路工程驗收和檢查電纜電氣特性。
電纜故障檢測儀的詳細組成及其工作流程
生活中所有的事物都由核心工具和輔助工具組成。如人人都用的手機，存在主板與顯示屏及別的配件，才使得我的生活在數字信號中能面對面的交流;生活憩息的房子，由框架和各種裝飾組成溫馨舒適的家。而對于電纜線進行測試故障位置的電纜故障測試儀也由核心的處理器和一些輔助性質卻又不得不存在的配件組成，才促進了儀器的流程性的工作使用。
電纜故障測試儀是由微處理器為核心，控制信號發射、接收和對信號進行數字化處理過程的一個儀器。
電纜故障測試儀的微處理器完成對信號轉化數字化信號的過程任務有：對電纜故障測試儀檢測數據的采集、存儲、數字濾波、光標移動、距離計算、波形比較、波形比例的擴展，直到送至LCD顯示屏的顯示。也可以有通訊口和PC機通訊進行工作反饋檢測信號過程結果。
電纜故障測試儀中脈沖發生器是由微處理器所傳輸?shù)木幋a信號，自動轉換形成一定寬度的邏輯脈沖工作的配件儀器。脈沖發生器將發射電路轉換成為高輻值的發射脈沖，傳送至被測的電纜之上。
電纜故障測試儀中高速A/D發生器將被測故障電纜線上返回的測試結果信號，經過輸入電路送達高速A/D采樣電路后轉換成數字信號后。傳送至微處理器中進行分析處理。
鍵盤是人機互動對話的窗口，操作人員可根據測試所需要的命令通過鍵盤輸入，傳送至計算機，最后由計算機控制電纜故障測試儀進行檢測工作。
綜上即是電纜故障檢測儀的詳細組成及其工作流程。正確的掌握儀器的由來、組成及工作狀態，能更加便利的使用儀器;起到對檢測位置的精準，儀器使用中的保護和方式的作用;使得對故障的維修更加快速保障。
凱迪正大電纜故障測試儀特點：
1、結合脈沖反射測試法和保留有手動測試功能。
2、具有自動測試功能，只需按動一次按鍵，故障點即可找到。
3、智能電橋測試法，可以測試斷線、混線、絕緣不良等各種類型的故障。
4、采用中文菜單技術，易于掌握和使用。
5、具有兆歐表和歐姆表功能，能夠測試絕緣電阻和環路電阻。
6、可以永久保存10個測試波形，關機后不丟失，部分替代打印機功能。
7、采用自動增益和自動阻抗平衡技術，替代繁瑣的電位器調節。
8、液晶顯示屏具有背光功能，即使在晚上也能進行測試。
9、采用可充電鋰電池，智能充電，無需值守。
10、體積小，重量輕，便于攜帶。
凱迪正大電纜故障探測儀詳細參數：
1、脈沖反射測試法：
最大量程：8km，可以根據電纜長度選擇適合的量程。
測試盲區：0m
測試精度：量程小于2km時為1m；量程大于2km時為8m
脈沖寬度：80ns-10μs自動調節
阻抗平衡：自動調節
增益調節：自動和手動相結合
2、智能電橋測試法：
能夠測試絕緣不良電阻最大值：100МΩ
測試精度：±1%×電纜全長
能夠測試電纜最大長度：9999m
可以分三段輸入，可以輸入線徑0.3mm-0.99mm
3、充電時間約3個半小時
充滿后連續工作時間5小時
體積：230×150×160；重量：2Kg
