凱迪正大串聯諧振接線圖及方法
發布日期：2018-12-20 13:12 點擊：
凱迪正大串聯諧振接線圖及方法

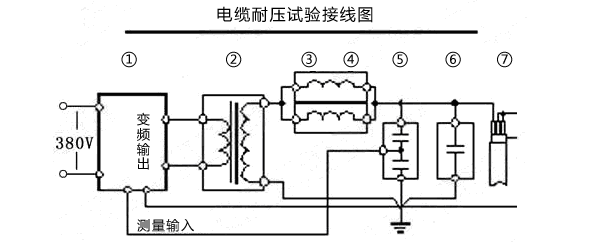

3.1.1現場接線示意圖：
3.1.2勵磁變壓器接線注意事項：
1. 用于10KV電纜的耐壓裝置，勵磁變壓器一般接低端；
2. 用于10KV和35KV電纜的耐壓裝置，10KV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較高端；
3. 用于10KV 、35KV和110KV電纜的耐壓裝置：10KV、35KV電纜耐壓勵磁變壓器接低端，110KV電纜耐壓勵磁變壓器接高端；
3.1.3電抗器及電容分壓器接線注意事項：
對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。
3.2 電機耐壓試驗操作:
3.2.1現場接線示意圖:
3.2.2 勵磁變壓器接線注意事項:
1.用于電機的耐壓裝置，勵磁變壓器一般接低端；
2. 用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；
3. 通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。
3.2 GIS、開關及變壓器試驗操作：

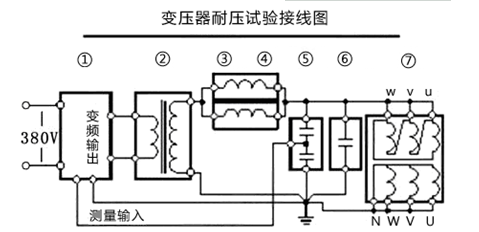

3.2.1現場接線示意圖：
3.2.2勵磁變壓器接線注意事項:
1.用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；
2. 用于開關、GIS的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；
3. 通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。
3.2.3電抗器接線注意事項:
1.用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。
2.用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。
3.3通用操作步驟:
正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。
1.自動試驗:

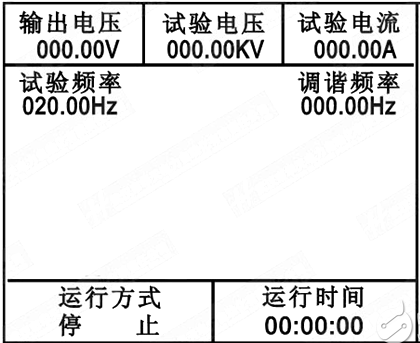

進入圖2界面，點擊“自動”，進入下圖4界面，點擊“啟動”， “確認”，則自動進行調諧、升壓、計時、降壓。
圖5

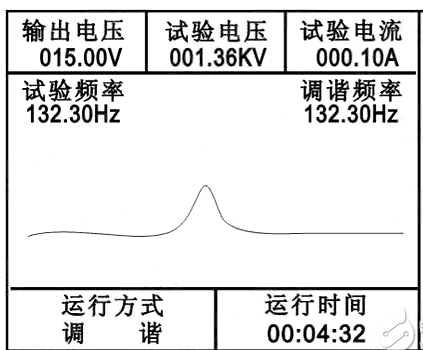

界面依次如下：調諧
升壓：

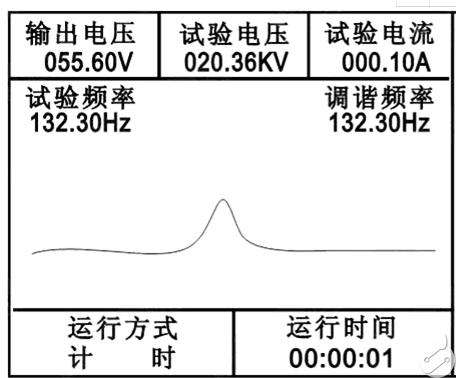

計時：

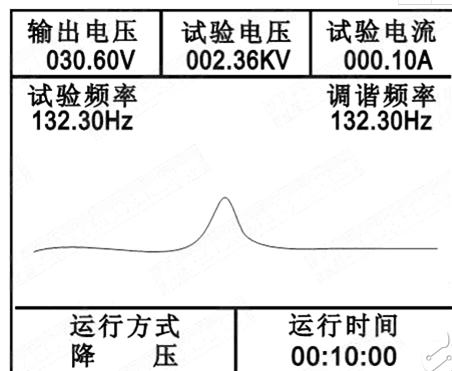

降壓：
試驗完成：
半自動試驗：點擊“調諧”，則自動調諧，調諧完成后點擊電壓“加、減”手動升壓。
手動試驗：點擊頻率“加、減”，則手動調諧，調諧完成后點擊電壓“加、減”手動升壓。
