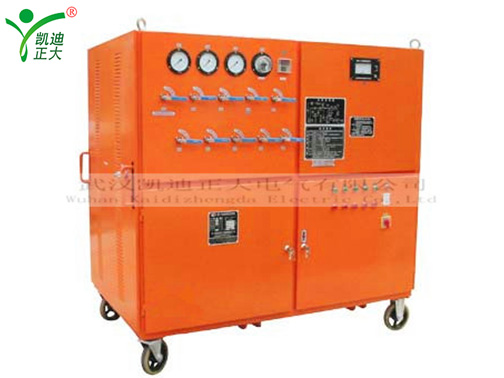

KDQH-33氣體回收裝置主要特點

  ★數字式真空表               ★電磁真空裝置

  ★五大功能齊全               ★液態或氣態儲存

  ★調壓氣體回充               ★儲氣罐液態儲存

  ★堅固、緊湊設計           ★直接外輸液態接口

KDQH-33氣體回收裝置性能

  *從SF6設備中抽取SF6氣體

  *將抽取氣體液化儲存

  *SF6設備檢修完畢，抽走空氣水份和顆粒

  *將儲存的SF6氣體自循環干燥凈化,將儲存的SF6汽化，然后輸送到SF6設備

  *在儲罐及外部氣瓶之間輸送液態SF6

1、回收初壓力≤0.8MPa；回收終壓力≤50KPa；回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。

2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。

3、抽真空：裝置極限真空度小于等于10 Pa；對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。

4、貯存容器容積0.015m3；名義液態貯存量50kg；最高貯存壓力3.8 MPa

5、凈化：對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

6、年泄漏率≤1%名義儲存量

7、噪聲≤75dB(A)聲壓級

8、工作環境溫度  -10°—40℃

9、功率≤5KW

10、電源：交流三相五線制  50HZ 380V±10%

11、重量約500 kg

12、外形尺寸（長×寬×高）：1360×800×1300

尊敬的武漢凱迪正大電氣有限公司用戶，我們對您做出如下承諾：

一、產品質量保證：

 1、我方保證提供的產品為符合技術條件優質產品，對人和環境不會造成危害！

 2、我方保證提供的產品是全新的合格產品。對不滿足要求的產品保證無條件退貨。

 3、我方保證所提供產品經過嚴格的出廠檢驗，根據客戶要求可以進行國家相關機構的檢驗鑒定。

 4、我方對供應產品的軟件提供免費升級。

二、售前服務：

 1、提供專業咨詢：我們保證在2小時內回復您所提出的專業技術問題，免費進行技術溝通，幫助選型。

 2、提供詳細的資料：我們保證在24內將您所需要的相關技術資料郵出。

 3、提供合理的報價：我們保證在2小時內對您所需要的產品進行合理的報價。

 4、提供考察接待：我們保證隨時接待您的考察，盡力為您的考察工作提供各種便利條件。

三、售中服務：

 1、無論合同大小，我們保證都將認真、嚴謹、誠信的對待每份合同。

 2、我們保證符合您的要求，簽定嚴密的、科學的《技術協議》。

 3、我們保證守時、保質、保量的嚴格執行合同規定的各項條款。

 4、我們保證按合同規定提供送貨、安裝、調試、培訓等各項服務。

四、 售后服務：

 1、若產品在使用過程中存在疑慮，我們保證15分鐘內進行電話指導，直至最終解決問題。

 2、我們保證產品在3年內免費保修、檢定和校準，并提供終身維修服務。保修期內凡因產品質量引起的產品維修，元器件費用由我公司承擔。

 3、我們保證為貴單位建立詳細的客戶檔案，定期對貴單位所使用的儀器設備進行跟蹤服務。

 4、用戶在使用武漢凱迪正大電氣有限公司產品的同時，我公司也為用戶提供相關的延伸服務，包括：產品的升級、產品的換購等。

KDQH-33型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。

在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。

凈化功能是在完成上述回收、充放功能時同步完成的。
