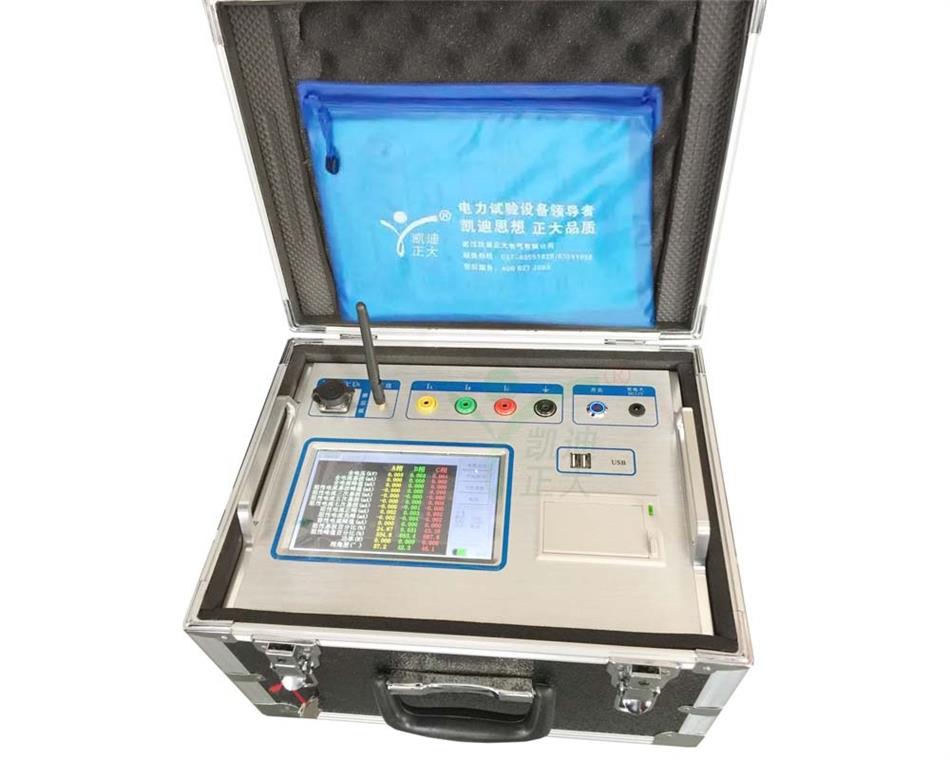

KDYZ-301氧化鋅避雷器帶電測試儀

1．800×480彩色液晶觸摸屏,高速熱敏打印機；圖文顯示，便于現場人員操作和使用。

2．無線傳輸PT信號超過400米，按需配置可達到2000米，能滿足各種實驗現場的需要。

3．適用于避雷器帶電、停電或試驗室等場所使用。

4．多種電壓基準信號取樣方式：

5．有線同步：從PT端計量繞組取信號，數字信號有線傳輸。

6．無線同步：從PT端計量繞組取信號，數字信號無線傳輸，省去電纜長距離連接。

7．感應板同步：不需要從PT端子取信號，從氧化鋅避雷器B相底座安裝感應板取電壓信號。

8．無電壓同步：不需要從PT端子取信號，采用軟件計算的方式找到電壓基準。

9．電壓信號和電流信號（輸入阻抗低于1Ω）完全隔離保證數據的可靠性和安全性。

10．具備三通道阻性電流同時測量，同時提供兩種抗干擾模式；①無干擾：此模式下儀器測量時不會自動修正相間干擾角度；②有干擾：此模式下儀器測量時會自動對相間干擾角度進行計算修正，只需一次接線即可同時完成ABC三相的測量

11．真正做到三相電流、三相電壓同時測試，自動計算不需補償,提高工作效率；儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，安全可靠。

12．支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。

13．交、直流兩用型;內帶高能鋰離子電池，特別適合無電源場合，一次充電可連續工作幾十個小時。

14．配備嵌入式工業級操作系統，支持直接關機方式；配有一個USB接口，支持U盤導出數據；可外掛USB鼠標、鍵盤使用，操作方便。

15．內部配置2GB容量的SD卡可存儲海量試驗數據，具備數據管理、保存等功能。

16．配套上層管理軟件，具備歷史數據管理、數據分析、生存word報告打印等功能。

17．高速的采樣頻率，先進的數字信號處理技術，具備避雷器阻性電流測試、監測器電流校驗和監測器動作測試等多種測試功能，性能強大、測試精度高。

18．采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。

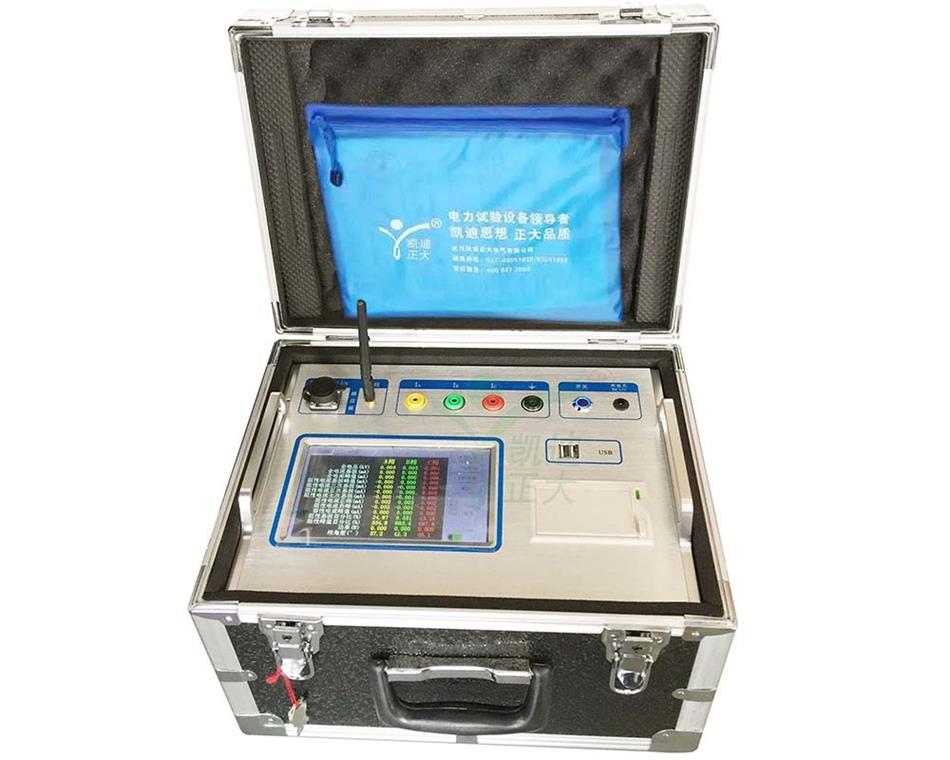

     KDYZ-301氧化鋅避雷器帶電測試儀

1.電源：AC220V±10%、50Hz

DC12V內部電池供電；鋰電池容量：10000mAh

2.電流

全電流測量范圍：100uA～10mA有效值，50Hz / 60Hz

準確度：±(讀數×5%+5uA)

阻性電流基波測量準確度(二次法不含相間干擾)：100uA-10mA ±(讀數×5%+5uA)

容性電流測量范圍(峰值)：100uA-10mA ±(讀數×5%+5uA)

電流諧波測量準確度：±(讀數×5%+5uA)

電流通道輸入電阻：≤2Ω

3.參考電壓

PT參考電壓輸入范圍：10V-200V有效值，50Hz / 60Hz

PT參考電壓測量準確度：±(讀數2%+0.5V)

電壓諧波測量準確度：±(讀數×10%)

參考電壓通道輸入電阻：≥300kΩ

4.電場強度

電場強度輸入范圍：30kV/m～300kV/m

電場強度測量準確度：±（讀數×10%）

電場諧波測量準確度：±(讀數×10%)

5.測量參數：泄漏電流全電流波形、基波有效值、峰值。

泄漏電流阻性分量基波有效值及3、5、7次有效值。

泄漏電流阻性分量峰值：正峰值Ir+  負峰值Ir-。

容性電流基波，全電壓、全電流相角差，電壓有效值，避雷器功耗。

6.電壓基準信號取樣方式：

有線傳輸：40米（可擴展）  無線傳輸：400米（可擴展）

角度測量范圍：0·-360·

功耗：4W

7.電池參數：充電時間> 6小時，連續工作時間 > 4小時，間斷工作時間 > 8小時

尊敬的武漢凱迪正大電氣有限公司用戶，我們對您做出如下承諾：

一、產品質量保證：

 1、我方保證提供的產品為符合技術條件優質產品，對人和環境不會造成危害！

 2、我方保證提供的產品是全新的合格產品。對不滿足要求的產品保證無條件退貨。

 3、我方保證所提供產品經過嚴格的出廠檢驗，根據客戶要求可以進行國家相關機構的檢驗鑒定。

 4、我方對供應產品的軟件提供免費升級。

二、售前服務：

 1、提供專業咨詢：我們保證在2小時內回復您所提出的專業技術問題，免費進行技術溝通，幫助選型。

 2、提供詳細的資料：我們保證在24內將您所需要的相關技術資料郵出。

 3、提供合理的報價：我們保證在2小時內對您所需要的產品進行合理的報價。

 4、提供考察接待：我們保證隨時接待您的考察，盡力為您的考察工作提供各種便利條件。

三、售中服務：

 1、無論合同大小，我們保證都將認真、嚴謹、誠信的對待每份合同。

 2、我們保證符合您的要求，簽定嚴密的、科學的《技術協議》。

 3、我們保證守時、保質、保量的嚴格執行合同規定的各項條款。

 4、我們保證按合同規定提供送貨、安裝、調試、培訓等各項服務。

四、 售后服務：

 1、若產品在使用過程中存在疑慮，我們保證15分鐘內進行電話指導，直至最終解決問題。

 2、我們保證產品在3年內免費保修、檢定和校準，并提供終身維修服務。保修期內凡因產品質量引起的產品維修，元器件費用由我公司承擔。

 3、我們保證為貴單位建立詳細的客戶檔案，定期對貴單位所使用的儀器設備進行跟蹤服務。

 4、用戶在使用武漢凱迪正大電氣有限公司產品的同時，我公司也為用戶提供相關的延伸服務，包括：產品的升級、產品的換購等。

1、避雷器測量原理知道嗎？

答：判斷氧化鋅避雷器是否發生老化或受潮，通常以觀察正常運行電壓下流過氧化鋅避雷器阻性電流的變化，即觀察阻性泄漏電流是否增大作為判斷依據。

阻性泄漏電流往往僅占全電流的10%～20%，因此，僅僅以觀察全電流的變化情況來確定氧化鋅避雷器阻性電流的變化情況是困難的，只有將阻性泄漏電流從總電流中分離出來。

本測試儀依賴電壓基準信號，高速采集基準電壓和避雷器泄漏電流，通過諧波分析法，進行快速傅立葉變換，分別計算阻性分量（基波、諧波），容性分量等。

阻性電流基波 = 全電流基波.cosφ，φ為全電流對電壓基波的相角差。
